Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.
HDS1021M осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). HDS1021M осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:

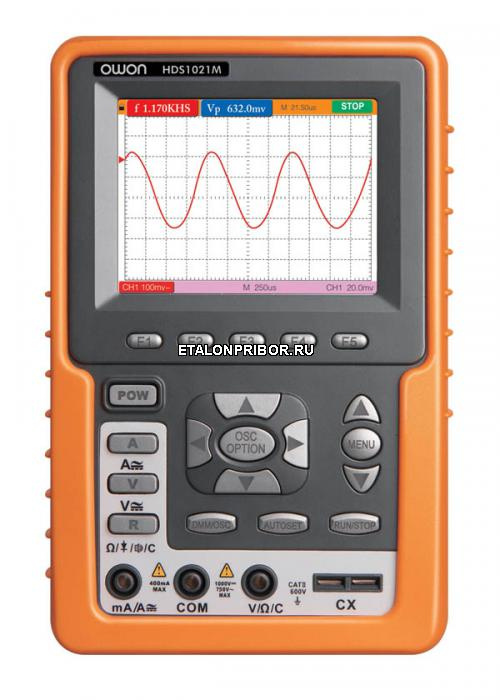

Owon HDS1021M - это портативный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания 20 МГц.
Осциллограф выполнен на базе 8 битного АЦП с частотой дискретизации 100 МГц.
Осциллограф HDS1021M имеет объём памяти 6 КБ на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.
Встроенный мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов.
Цветной высококонтрастный дисплей осциллографа-мультиметра HDS1021M изготовлен на базе ЖК-индикатора с разрешением 320×240 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.
Для обработки входных сигналов HDS1021M имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.
Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.
Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.
Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.
В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.
Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).
Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм
Характеристики:
Полоса пропускания осциллографа: 20 МГц
Макс. частота дискретизации: в реальном времени 100 МГц
Количество каналов: 1
Глубина памяти 6K, вертикальное разрешение 8 бит
увствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел
Режимы синхронизации Edge, Video (чет. или нечет. поля или строки, номер строки), Hold-Off
Автоматические измерения 18 параметров, встроенный частотомер
4 ячейки памяти для запоминания осциллограмм
Режим курсорных измерений
Регулируемая чувствительность запуска
Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест.
Цветной ЖК-дисплей (3.5"), разрешение 320x240
Встроенный литиевый аккумулятор обеспечивает до 4 часов автономной работы
Интерфейс: USB
Габариты: 180×115×40 (мм), вес: 455 г
