Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

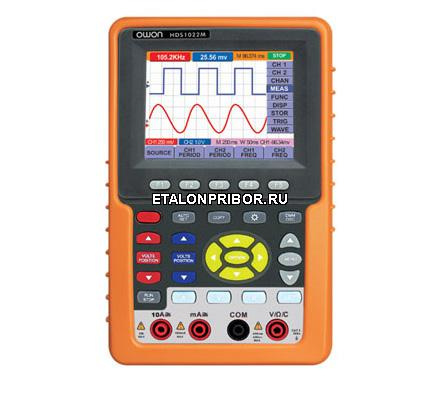

HDS1022M осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). HDS1022M осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:
Для обработки входных сигналов HDS1022M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.
Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.
Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.
Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.
В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.
Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).
Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.
Осциллограф-мультиметр HDS1022M-N имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.
Осциллограф HDS1022M-N может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.
Питается OWON HDS1022M-N как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.
Габаритные размеры осциллографа-мультиметра OWON HDS1022M 180×115×40 мм, масса 645 гр. (с аккумулятором).
Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.
Характеристики:
Полоса пропускания осциллографа: 20 МГц
Макс. частота дискретизации: в реальном времени 100 МГц
Количество каналов: 2
Глубина памяти 6K, вертикальное разрешение 8 бит.
Чувствительность осциллографа 5 мВ/ деление - 5 В/деление
Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ
Автоматические измерения 20 параметров
4 ячейки памяти для запоминания осциллограмм
Математические функции: сложение, вычитание, умножение, FFT
Режим курсорных измерений
Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест.
Новый дизайн и более удобное управление
Кнопка управления подсветкой
Цветной ЖК-дисплей (3.7"), разрешение 640x480
Встроенный литиевый аккумулятор обеспечивает до 4 часов автономной работы
Интерфейс: USB
Габариты: 180×115×40 (мм), вес 645 г
