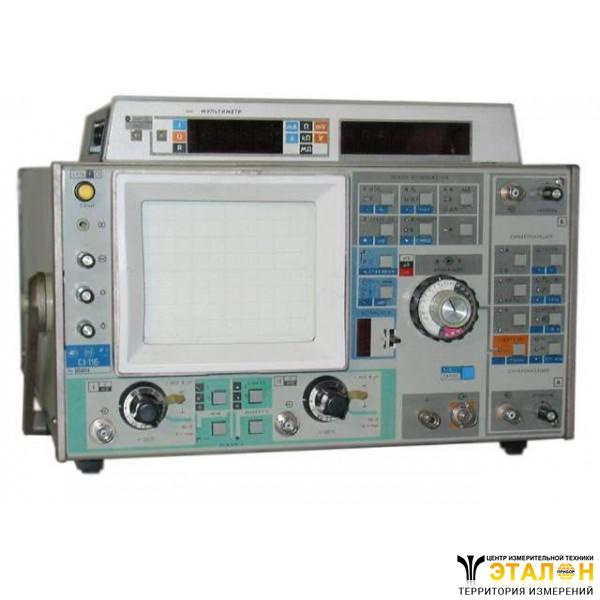

Осциллограф двухканальный С1-116

Также этот прибор может называться: С1116, С1 116, c1-116, c1116, c1 116.

С1-116осциллограф двухканальный применяется для исследования формы непрерывных и импульсных, в том числе редкоповторяющихся и однократных сигналов в диапазоне напряжений от 20 мВ до 100 В и длительностей от 8 нс до 1 с путем измерения их амплитудных и временных параметров при визуальном наблюдении или после фотографирования.

Сфера применения: различные объекты сферы обороны, безопасности и промышленности.

Технические характеристики С1-116:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×100 мм.

Ширина линии каждого луча - не более 0,8 мм.

Полоса пропускания - от 0 до 250 МГц.

Скорость записи при фотографировании однократных сигналов - не менее 2000 км/с.

Коэффициент отклонения каналов С1-116 - от 5 мВ/дел до 2 В/дел (соответственно ряду чисел 1, 2, 5).

Погрешность коэффициентов отклонения:

- допускаемая (в рабочих условиях применения) - не более ±3% (не более ±5%);

- с выносным делителем 1:10 (в рабочих условиях применения) - не более ±4%(не более ±5%).

Диапазон измеряемых напряжений осциллографа - от 20 мВ до 20 В.

Пределы основной погрешности измерения напряжения:

- допускаемая - не более ±(2+5/n)%, где n - размер изображения;

- в рабочих условиях применения - ±(2,5+10/n)%.

Переходная характеристика

Время нарастания:

- непосредственный вход - не более 1,5 нс;

- с выносным делителем 1:10 - 1,8 нс.

Выброс С1-116 - 10%.

Время установления:

- при непосредственном входе - не более7 нс;

- с выносным делителем 1:10 - не более 10 нс.

Неравномерность на участке установления - не более 5%.

Коэффициент развязки между каналами:

- на частоте 100 МГц - 500;

- на частоте 250 МГц - 100.

Диапазон коэффициентов развертки осциллографов (соответственно ряду чисел 1; 2; 5):

- норма - от 10 нс/дел до 100 мс/дел;

- с 10-кратной растяжкой - от 10 нс/дел до 20 мс/дел.

Пределы основной погрешности коэффициентов развертки С1-116:

- допускаемая (в рабочих условиях применения) - не более ±3% (не более ±4%);

- с растяжкой (в рабочих условиях применения) - не более 4+20/t% (не более 6+20/t%),

где t - длительность участка развертки.

Несинхронность разверток - не более 1 мм; не более 2 мм.

Параметры входа канала вертикального отклонения

При высокоомном входе:

- входное активное сопротивление - 1±0,02 МОм;

- входная емкость - от 8 пФ до 10 пФ.

При низкоомном входе С1-116 входное активное сопротивление - 50±1 Ом.

При роботе с выносным делителем 1:10:

- входное активное сопротивление - 1±0,05 МОм;

- входная емкость - не более 9 пФ.

Пределы измерения мультиметраприборов осциллографыС1-116

Напряжение постоянного тока - 200 мВ; 2 В; 20 В; 200 В.

Сила постоянного тока - 200 мА; 2 А.

Сопротивление - 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм; 20 МОм.

Пределы основной погрешности:

- напряжение постоянного тока - не более ±(0,8+0,2Uпр/Ux)%;

- сила постоянного тока - не более ±(1,2+0,21Jпр/Jx)%;

- сопротивление - не более ±(0,8+0,2Rпр/Rx)%, где

Uпр, Jпр, Rпр - предел измерения; Ux, Jx, Rx - измеренные значения напряжения, силы тока, сопротивления.

Встроенный калибратор

Тип сигнала импульсов С1-116 - меандр.

Период повторения импульсов - от 0,1 мкс до 100 мс (соответственно ряду чисел 1; 2; 5).

Амплитуда сигналов:

- период повторения от 5 мкс до 100 мс - 1,2±0,012 В;

- период повторения от 0,1 мкс до 2 мкс - не менее 1 В.

Пределы основной погрешности периода повторения - не более 0,1%.

Время установления рабочего режима - 5 мин.

Время непрерывной работы - не ограничено.

Габаритные размеры - 525×382×232 мм.

Масса - не более 17 кг.

Условия эксплуатации С1-116:

Рабочая температура окружающей среды - от 5° С до 40° С.

Относительная влажность при температуре 25° С - 98%.

Напряжение питающей сети - 220±11 В; 220±22 В.

Частота - 50±0,5 Гц; 60±0,6 Гц.

Потребляемая мощность приборов осциллографы - не более 105 В·А.

Наработка на отказ - не менее 4000 ч.

Срок службы - 10 лет.
