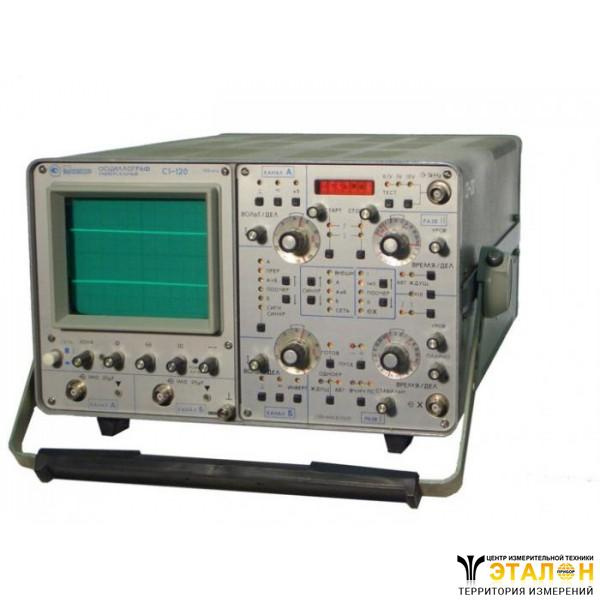

Осциллограф универсальный С1-120/1
Также этот прибор может называться: С1 120/1, С1120/1, С1-1201, С11201, С1-120/1, С1-120-1, С1 120 1, s1-120/1, s1 120/1, s1120/1, c1-120/1.
С1-120/1 осциллограф универсальный предназначен для исследования параметров электрических сигналов путем визуального наблюдения их формы, измерения амплитудных и временных параметров методом калиброванной шкалы, а также измерения временных параметров с повышенной точностью с помощью цифрового измерителя.
Осциллографы С1-120/1 применяются в лабораторных, цеховых и полевых условиях при производстве, разработке и эксплуатации радиоэлектронной аппаратуры.
Технические характеристики С1-120/1:
Размер экрана - 100?80 мм.
Диапазон частот внутренней и внешней синхронизации - от 10 Гц до 100 МГц.
Коэффициент отклонения при помощи делителя 1:10 - 10 В/дел; 20 В/дел.
Ширина линии луча С1-120/1 - не более 0,8 мм.
Геометрические искажения - не более 3%.
Погрешность ортогональности - не более 1,5°.
Величина синхронно наводки на начальном участке линии развертки - не более 0,2 дел.
Изменение коэффициента отклонения при регулировке осциллографа С1-120/1 - ±5% от номинального значения.
Минимальная частота следования развертки при наблюдении исследуемого сигнала на развертке 20 нс/дел - не более 500 Гц.
Коэффициент отклонения каналов А и Б при установлении калибрированными ступенями от 0,005 В/дел до 20 В/дел - 1; 2; 5.
Увеличение чувствительности в канале А при одновременном сужении полосы пропускания до 10 МГц - в 5 раз.
Допускаемая погрешность коэффициентов отклонения С1-120/1:
- при непосредственно входе - ±3%;
- с делителем 1:10 - ±4%;
- при увеличении чувствительности - ±7%.
Допускаемая погрешность коэффициентов отклонения в рабочих условиях применения:
- при непосредственно входе - 5%;
- с делителем 1:10 - ±6%;
- при увеличении чувствительности - ±10%.
Время нарастания осциллографа С1-120/1:
- в положениях «5 мВ/дел» - «2 В/дел» - 3,5 нс;
- в положении «5 В» - 3,5 нс;
- с делителем 1:10 - 4,5 нс;
- при увеличении чувствительности - 35 нс.
Выброс:
- в положениях «5 мВ/дел» - «2 В/дел» - 5%;
- в положении «5 В» - 12%;
- с делителем 1:10 - 15%;
- при увеличении чувствительности - 10%.
Время установления С1-120/1:
- в положениях «5 мВ/дел» - «2 В/дел» - 15 нс;
- в положении «5 В» - 15 нс;
- с делителем 1:10 - 20 нс;
- при увеличении чувствительности - 150 нс.
Неравномерность на участке установления осциллографа С1-120/1:
- в положениях «5 мВ/дел» - «2 В/дел» - ±5%;
- в положении «5 В» - ±12%;
- с делителем 1:10 - ±15%;
- при увеличении чувствительности - ±10%.
Неравномерность С1-120/1:
- в положениях «5 мВ/дел» - «2 В/дел» - ±2%;
- в положении «5 В» - ±4%;
- с делителем 1:10 - ±5%;
- при увеличении чувствительности - ±5%.
Дрейф луча каждого канала на экране:
- долговременный дрейф - не более 1 дел/ч;
- кратковременный дрейф - не более 0,2 дел/мин;
Смещение луча каждого канала на экране осциллографа С1-120/1:
- из-за входного тока и при переключении переключателя «ВОЛЬТ/ДЕЛ» - не более 1 дел;
- при инвертировании сигнала в канале Б - не более 2 дел;
- при увеличении чувствительности в канале А - не более 2 дел.
Спад вершины переходной характеристики при закрытом входе на временном интервале 0,5 мс - не более 5%.
Искажения по постоянному току - не более 4%.
Пределы перемещения луча по вертикале в каждом канале относительно рабочей части экрана - не менее 80 мм.
Допускаемое суммарное значение постоянного и переменного напряжений при закрытых входах каждого канала вертикального отклонения - не более 120 В.
Коэффициент развязки осциллографа С1-120/1 между каналами вертикального отклонения в диапазоне частот:
- до 33 МГц - не менее 2000;
- до 100 МГц - не менее 500.
Входное активное сопротивление канала вертикального отклонения:
- при непосредственном входе - 1±0,03 МОм;
- с делителем 1:10 - 10±0,5 МОм.
Входная емкость канала вертикального отклонения:
- при непосредственном входе - не более 25 пФ;
- с делителем 1:10 - не более 17 пФ.
Максимальное измеряемое напряжение С1-120/1 - 40 В.
Максимальное измерение напряжение с делителем 1:10 - 200 В.
Задержка изображения сигнала на экране относительно развертки до уровня 0,1 - не менее 20 нс.
Режимы работы тракта вертикального отклонения осциллографа С1-120/1:
- наблюдение сигнала от канала А;
- наблюдение сигнала от канала Б;
- наблюдение сигнала синхронизации;
- суммирование сигналов от каналов А и Б;
- поочередная или прерывистая коммутация каналов А и Б;
- изменение полярности сигнала канала Б.
Режимы работы осциллографа С1-120/1 тракта горизонтального отклонения:
- развертка 1; развертка 2;
- развертка 2 подсвечивает развертку 1;
- поочередное следование разверток 1 и 2;
- развертка внешним сигналом.
Режим работы развертки 1 и 2 - автоколебательный.
Максимальное регулируемое смещение линии луча развертки 1 относительно луча развертки 2 - не менее 2 дел.
Растяжка развертки - десятикратная.
Коэффициент основной развертки С1-120/1 при установлении 24 калибрированными ступенями от 2?10-8 с/дел до 1 с/дел - 1; 2; 5.
Коэффициент задержанной развертки при установлении 24 калибрированными ступенями от 2?10-8 с/дел до 0,1 с/дел - 1; 2; 5.
Допускаемая погрешность коэффициентов развертки без растяжки для:
- 1 развертки при 10-7-0,2 и 2 развертки при 10-7-0,1 - ±3%;
- 1 развертки при 0,5 и 1 - ±4%.
Допускаемая погрешность С1-120/1 коэффициентов развертки с растяжкой для:
- 1 развертки при 2-7-0,2 и 2 развертки при 2-7-0,1 - ±4%;
- 1 развертки при 0,5 и 1 - ±5%.
Допускаемая погрешность коэффициентов развертки в рабочих условиях применения без растяжки для:
- 1 развертки при 10-7-0,2 и 2 развертки при 10-7-0,1 - ±5%;
- 1 развертки при 0,5 и 1 - ±7%.зф
Допускаемая погрешность коэффициентов развертки осциллографа С1-120/1 в рабочих условиях применения с растяжкой для:
- 1 развертки при 2-7-0,2 и 2 развертки при 2-7-0,1 - ±7%;
- 1 развертки при 0,5 и 1 - ±8%.
Допускаемая погрешность измерения временных интервалов без растяжки для 1 и 2 развертки при коэффициенте:
- 5?10-8 - ±4;
- 2?10-8 - ±5.
Допускаемая погрешность измерения С1-120/1 временных интервалов с растяжкой для 1 и 2 развертки при коэффициенте:
- 5?10-8 - ±5;
- 2?10-8 - ±6;
- 10-7 - ±5.
Допускаемая погрешность измерения временных интервалов без растяжки в рабочих условиях применения для 1 и 2 развертки при коэффициенте:
- 5?10-8 - ±7;
- 2?10-8 - ±5.
Допускаемая погрешность измерения временных интервалов осциллографа С1-120/1 с растяжкой в рабочих условиях применения для 1 и 2 развертки при коэффициенте:
- 5?10-8 - ±8;
- 2?10-8 - ±9;
- 10-7 - ±8.
Коэффициент отклонения усилителя горизонтального отклонения - не более 2 В/дел.
Полоса пропускания усилителя С1-120/1 горизонтального отклонения на уровне 3 дБ относительно опорной частоты 400 Гц - от 20 Гц до 3 МГц.
Активное сопротивление входа канала Х и внешней синхронизации развертки - 1±0,1 МОм.
Входная емкость входа канала Х и внешней синхронизации развертки - 40 пФ.
Входное активное сопротивление канала Z - 100±10 кОм.
Входная емкость канала Z С1-120/1 - 40 пФ.
Канал Z обеспечивает наблюдение яркостных меток при подачи на его вход испытательного напряжения:
- амплитудой - от 1 В до 3 В;
- полоса частот от 10 Гц до 10 МГц.
Виды синхронизации развертки тракта горизонтального отклонения:
- внешняя синхронизация;
- синхронизация от канала А;
- синхронизация от канала Б;
- синхронизация от канала А и Б;
- синхронизация от сети.
Предельные уровни синхронизации осциллографа С1-120/1:
- минимальный уровень при внутренней синхронизации - не более 0,8 дел;
- максимальный уровень при внутренней синхронизации - не менее 8 дел;
- минимальный уровень при внешней синхронизации - не более 0,5 В;
- максимальный уровень при внешней синхронизации - не менее 10 В;
- нестабильность синхронизации при коэффициенте развертки 2 нс/дел и 5 нс/дел - не более 0,5 нс.
Калибратор осциллографа обеспечивает на выходе прямоугольные импульсы типа «МЕАНД»:
- частотой - 1 кГц;
- амплитудами - 0,1 В; 1 В; 10 В.
Основная погрешность импульсов калибратора С1-120/1:
- частоты следования - ±0,1%;
- амплитуды на нагрузке 0,97 МОм - не менее ±0,5%.
Поддиапазоны измерения интервалов:
- от 100 нс до 1 мкс;
- от 1 мкс до 10 мкс;
- от 10 мкс до 0,1 мс;
- от 0,1 мс до 1 мс;
- от 1 мс до 10 мс;
- от 10 мс до 100 мс;
- от 100 мс до 1 с.
Диапазон измерения интервалов между двумя визирными метками - от 100 нс до 1 с.
Основная погрешность осциллографа С1-120/1 при измерении временных интервалов - ±(0,5+0,1?(Tk/T-1)), где Tk - значение измеряемого интервала, с; T - конечное значение поддиапазона измерения, с.
Электрическое сопротивление между контактом защитного заземления осциллографа и металлическим частями корпуса - не более 0,5 Ом.
Электрическая изоляция цепи питания между входом сетевого разъёма и корпусом осциллографа выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50 Гц:
- в нормальных условиях - 1,5 кВ;
- при повышенной влажности - 900 В.
Электрическое сопротивление изоляции С1-120/1:
- в нормальных климатических условиях - 20 МОм;
- при повышенной температуре окружающего воздуха - 5 МОм;
- при повышенной влажности окружающего воздуха - 2 МОм.
Напряжение индустриальных радиопомех, создаваемых осциллографом С1-120/1:
- от 0,15 МГц до 0,5 МГц - не более 80 дБ;
- от 0,5 МГц до 2,5 МГц - 74 дБ;
- от 2,5 МГц до 30 МГц - 66 дБ.
Наработка на отказ - 5000 ч.
Непрерывная работа С1-120/1 - не менее 16 ч.
Гамма-процентный ресурс при ?=90% - не менее 10 000 ч.
Потребляемая мощность - не более 120 В?А.
Габаритные размеры:
- табельной упаковки осциллографа - 580?380?365 мм;
- транспортной тары осциллографа - 752?393?668 мм;
- осциллографа - 345?200?455 мм.
Масса:
- осциллографа с табельной упаковкой - не более 19 кг;
- осциллографа с транспортной тарой - не более 43 кг;
- осциллографа - не более 13 кг.
Условия эксплуатации С1-120/1:
Температура окружающего воздуха:
- предельная - от -50° С до +50° С;
- рабочая - от +5° С до +40° С;
Относительная влажность при +25° С - до 80%.
Атмосферное давление - от 400 мм рт. ст. до 780 мм рт. ст.
Пиковое ударное ускорение:
- от 0 до 200 Гц - 98 м/с2;
- от 200 Гц до 300 Гц - 14,7 м/с2.
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре С1-120/1
Сервисное обслуживание
Похожие товары
Цена: по запросу
В корзину
Хит продаж
Полезные статьи
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.Новинки
Цена: 90 022
₽
В корзину
Хит продаж
Цена: 76 838
₽
В корзину
Хит продаж
Цена: по запросу
В корзину
Хит продаж
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
