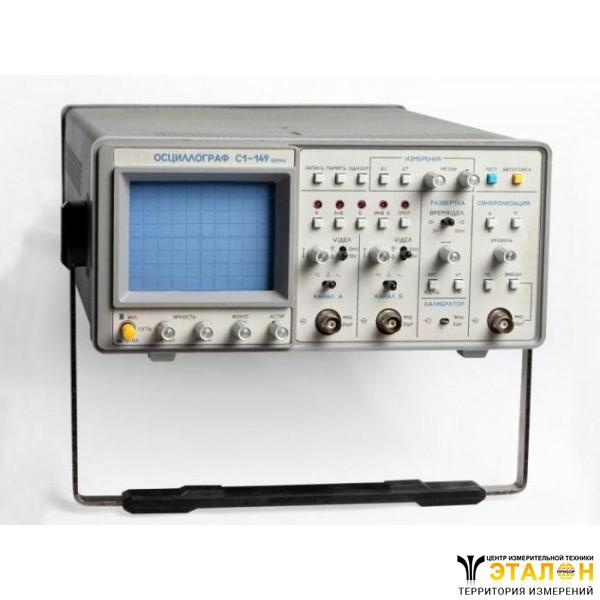

Осциллограф автоматизированный двухканальный С1-149
Также этот прибор может называться: С1149, С1 149, c1-149, c1149, c1 149.
С1-149осциллограф автоматизированный двухканальный применяется для исследования электрических сигналов путем визуального наблюдения и измерения амплитудных и временных параметров в полосе частот до 50 МГц амплитудой до 250 В, обеспечивая их цифровое запоминание.
Обеспечивает:
- автоматическую установку размеров изображения в пределах рабочей части экрана;
- цифровое запоминание;
- цифровое измерение амплитудных и временных параметров сигналов с выводом результатов измерения в буквенно-цифровом виде на экране ЭЛТ;
- самодиагностику;
- тестирование;
- наблюдение сигналов по каналам А, Б и суммы А и Б в любом сочетании;
- инвертирование сигнала в канале Б;
- переключение каналов поочередно и прерывисто;
- автоматическое переключение коэффициентов отклонения при подключении делителя 1:10;
- автоматическую выдачу информации о положениях органов управления на экран ЭЛТ.
Сфера применения:
- при разработке, производстве и эксплуатации радиоэлектронной аппаратуры в промышленности;
- на различных объектах сферы обороны и безопасности.
Технические характеристики С1-149:
Каналы осциллографов - 2.
Рабочая часть экрана - 80×60 мм.
Ширина линии луча - не более 0,8 мм.
Полоса пропускания - от 0 до 50 МГц.
Коэффициент отклонения - от 2 мВ/дел до 10 В/дел (соответственно ряду чисел 1; 2; 5).
Пределы погрешности коэффициента отклонения С1-149:
- основная погрешность - не более ±3%;
- погрешность с делителем 1:10 - не более ±4%.
Пределы погрешности коэффициента отклонения в рабочих условиях применения:
- основная погрешность - не более ±4,5%;
- погрешность с делителем 1:10 - не более ±6%.
Максимально допустимое суммарное значение постоянного и переменного напряжения:
- на закрытом и открытом входах - 100 В;
- с делителем 1:10 - 250 В.
ПХ и параметры входа канала вертикального отклонения
Время нарастания:
- норма - не более 7 нс;
- с делителем 1:10 - не более 9 нс.
Входное активное сопротивление:
- при непосредственном входе - 1±0,03 МОм;
- с делителем 1:10 - 10±0,3 МОм.
Входная емкость:
- при непосредственном входе - 25±5 пФ;
- с делителем 1:10 - не более 15 пФ.
Параметры входа канала горизонтального отклонения
Коэффициент развертки осциллографа:
- в аналоговом режиме - от 50 нс/дел до 200 мс/де;
- в цифровом режиме - до 2 с/дел (соответственно ряду чисел 1, 2, 5).
Наличие 10-ти кратной растяжки коэффициентов развертки.
Предел основной погрешности коэффициентов развертки С1-149:
- без растяжки - не более ±3%;
- с растяжкой - не более ±5%.
Предел основной погрешности коэффициентов развертки в рабочих условиях:
- без растяжки - не более ±4,5%;
- с растяжкой - не более ±7,5%.
Предел погрешности цифрового измерения напряжения:
- норма - не более ±3%;
- в рабочих условиях - не более ±4,5%.
Предел погрешности цифрового измерения временных интервалов:
- без растяжки (в рабочих условиях)- не более ±3% (±4,5%);
- с растяжкой (в рабочих условиях) - не более ±5% (±7,5%).
Синхронизация развертки тракта
Источники:
- с сигналом в канале А;
- с сигналом в канале Б;
- с сигналом от внешнего источника.
Диапазон частот - от 10 Гц до 50 МГц.
Амплитуда внешней синхронизации С1-149 - от 0,2 В до10 В.
Встроенный калибратор осциллографа
Тип сигнала импульсов - меандр.
Частота следования импульсов - 1±0,01 кГц.
Амплитуда сигналов С1-149 - 0,6±0,006 В.
Пределы погрешности амплитуды и частоты следования - не более ±1%.
Погрешность цифрового измерения временных интервалов - ±3%.
Режимы работы тракта горизонтального отклонения - автоколебательный, ждущий, однократный.
Режимы работы тракта вертикального отклонения С1-149:
- канал А;
- канал Б;
- канал А и Б в режиме поочередной или прерывистой коммутации;
- поочередную или прерывистую коммутацию каналов А и Б;
- инвертирование сигнала в канале Б.
Время установления рабочего режима - не более 15 мин.
Время непрерывной работы - не менее 16 ч.
Габаритные размеры - 414×289×127 мм.
Масса - не более 6,5 кг.
Условия эксплуатации С1-149:
Рабочая температура окружающей среды - от -10º С до +50º С.
Относительная влажность при температуре 25º С - 98%.
Напряжение питающей сети:
- постоянное - 27±2,7 В;
- переменное - 115±5,75 В; 220±11 В; 220±22 В.
Частота - 50±0,5 Гц; 400±12 Гц.
Потребляемая мощность приборов осциллографы С1-149:
- для постоянного тока - 50 Вт;
- для переменного тока - 70 В·А.
Средняя наработка на отказ - не менее 6000 ч.
Срок службы - не менее 15 лет.
