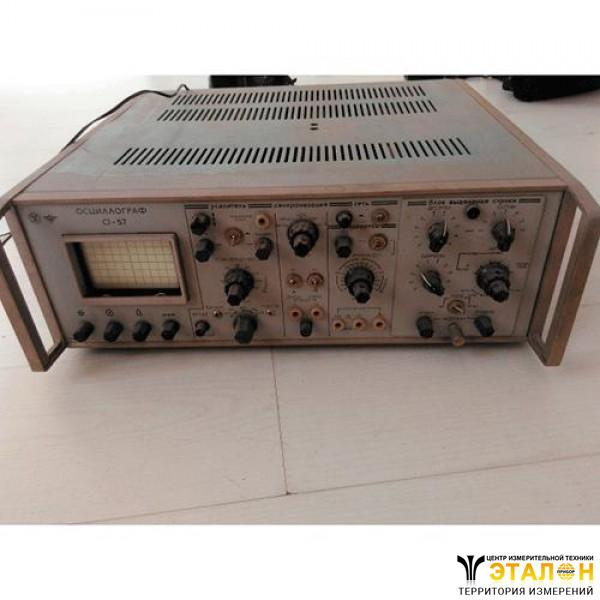

Осциллограф С1-57 универсальный (С157, С-1-57, С 1 57, c1-57, С-157, С 157, С1 57, c157, c-1-57, c 1 57,c-157, c 157, c1 57)
Осциллограф С1-57 универсальный предназначен для визуального наблюдения импульсных и периодических электрических сигналов, измерения амплитуд и длительностей исследуемых сигналов, детального исследования телевизионного сигнала с индикацией на ВКУ рассматриваемого участка растра.
Технические характеристики приборов осциллографы С1-57 универсальные:
Прибор предназначен для визуального наблюдения импульсных и периодических электрических сигналов, измерения амплитуд и длительностей исследуемых сигналов, детального исследования телевизионного сигнала с индикацией на ВКУ рассматриваемого участка растра.
Конструктивно прибор выполнен в двух вариантах: настольном и стоечном.
Диапазон рабочих температур - от +5?С до +45°С.
Рабочая часть экрана - 48х80мм.
Толщина линии луча не превышает 0,8мм.
Перемещение луча прибора осциллограф С1-57 универсальный не менее 3-х больших делений вверх и вниз от центрального положения и не менее 5-ти больших делений влево и вправо от центра экрана в горизонтальном направлении в положении ручки «СИНХРОНИЗАЦИЯ» - «Вх.Х», а в других положениях этой ручки начало и конец линии развертки при перемещении по горизонтали выводятся не менее, чем на центр электронно-лучевой трубки (ЭЛТ).
Перемещение линии раз'вертки н вертикальном направлении при переключении ручки «УСИЛ. ВОЛЬТ/ДЕЛ» не превышает двух малых делений, а при плавной регулировке коэффициента отклонения не более одного большого деления.
Внутренний источник калибровочного напряжения прибора осциллограф С1-57 универсальный выдает прямоугольные импульсы со скважностью 2%±20%, частотой 1кГц±2%, амплитудой 0,2В±2% и 1В±2%.
Номинальные значения калиброванного коэффициента отклонения (чувствительности):
- 0,01В/дел (800мм/В); 0,02В/дел (400мм/В); 0,05В/дел (160мм/В); 0,1В/дел (80мм/В); 0,2В/дел (40мм/В); 0,5В/дел (16мм/В); 1В/дел (8мм/В); 2В/дел (4мм/В); 5В/дел (2мм/В);
Коэффициент отклонения прибора осциллограф универсальный С1-57 регулируется плавно с перекрытием не менее 1:2,5.
Нелинейность амплитудной характеристики усилителя вертикального отклонения не превышает 5%.
Погрешность измерения прибором осциллограф С1-57 универсальный размахов сигнала не превышает ±5% при длительностях импульсов от 0,08мкс до 0,2с и частоте синусоидальных сигналов от постоянного тока до 3МГц, в диапазоне входных напряжений от 0,03В до 30В размаха при величине изображения от 3-х (24мм) до 6-ти (48мм) больших делений, а при величине изображения от 3-х до 2-х больших делений - не более ±7%.
Полоса пропускания усилителя вертикального отклонения прибора осциллограф С1-57 универсальный от постоянного тока до 15МГц с неравномерностью не более 3дБ при подаче сигнала на открытый «ВХОД I». При этом неравномерность частотной характеристики в диапазоне от 100кГц до 7,5МГц не превышает ±5% относительно уровня на частоте 1МГц и не превышает ±10% в диапазоне частот до 10МГц.
Полоса пропускания усилителя вертикального отклонения прибора осциллограф С1-57 универсальный при подаче сигнала на открытый «ВХОД II» от 0МГц до 7,5МГц при неравномерности ±5% относительно частоты 1МГц.
Завал вершины изображения симметричного прямоугольного импульса частоты 50Гц, при подаче его на закрытый «ВХОД II» усилителя вертикального отклонения не превышает 2%, а при подаче этого же импульса на закрытый «ВХОД I» - 15%.
Время нарастания переходной характеристики канала вертикального отклонения не превышает 24нс.
Выброс на изображении импульса с временем нарастания не более 36нс не превышает 2% от амплитуды импульса.
Время нарастания импульса, при воспроизведении которого выброс на изображении отсутствует, не превышает 80нс.
Неравномерность вершины изображения импульса (отражения, синхронные наводки, спады) не превышают толщины линии луча.
Дрейф нулевой линии приборов осциллографы С1-57 универсальные, приведенный ко входу, не превышает 10мВ за 30 минут работы после 30-минутного прогрева в любую сторону от установленной в начале линии по центру рабочей части экрана.
В приборе осциллограф С1-57 универсальный предусмотрена возможность компенсации постоянного напряжения ±1,5В.
В осциллографе предусмотрен «ВХОД I» усилителя вертикального отклонения открытый и закрытый. Максимальная допустимая суммарная величина постоянного и переменного напряжения при закрытом «ВХОДЕ I» не превышает 250В.
Максимальный размах напряжения исследуемого прибором осциллограф С1-57 универсальный сигнала, подаваемого на «ВХОД I», не превышает 50В, а при использовании совместно с прибором выносного делителя - 250В.
«ВХОД II» усилителя вертикального отклонения - открытый. Максимальное допустимое постоянное напряжение не превышает 5В.
Параметры входа усилителя вертикального отклонения прибора осциллограф С1-57 универсальный на гнезде «ВХОД I»:
а) входное сопротивление 1 МОм±3%;
б) входная емкость, параллельная входному сопротивлению, не более 35пФ±10%;
в) входное сопротивление с выносным делителем 1:10 - 10 МОм±10% 'С параллельной емкостью не более 15пФ.
Входное сопротивление усилителя вертикального отклонения на гнезде «ВХОД II» равно 75 Ом±5% в диапазоне частот от 0МГц до 7,5МГц.
Генератор развертки прибора осциллограф С1-57 универсальный обеспечивает следующие номинальные длительности калиброванных разверток: 20мс/дел; 10мс/дел; 5мс/дел; 2мс/дел; 1мс/дел; 0,5мс/дел; 0,2мс/дел; 0,1мс/дел; 50мкс/дел; 20мкс/дел; 10мкс/дел; 5мкс/дел; 2мкс/дел; 1мкс/дел; 0,5мкс/дел; 0,2мкс/дел; 0,1мкс/дел.
Обеспечивается плавная регулировка длительности развертки на каждом поддиапазоне с коэффициентом перекрытия не менее 1:2,5.
Диапазон 50мс/дел не калиброван и является обзорным.
При использовании в приборе осциллограф С1-57 универсальный множителя развертки длительность калиброванных разверток уменьшается в 5 раз. Растяжка производится влево и вправо от центра экрана ЭЛТ.
Погрешность измерения прибором осциллограф С1-57 универсальный временных интервалов без растяжки не превышает ±5% в диапазоне от 0,4мкс до 0,2с при величине изображения по горизонтали от 4 до 10 больших делений.
Погрешность измерения временных интервалов на растянутых диапазонах развертки в интервале от 0,08мкс до 32мс не превышает ±5% при величине изображения по горизонтали от 4 до 8 больших делений и симметричном относительно центра экрана расположении начала и конца измеряемого временного интервала.
Нелинейность развертки прибора осциллограф С1-57 универсальный без растяжки не превышает 5% в пределах всей рабочей части экрана,
Нелинейность развертки с растяжкой не превышает 5% в пределах 8-й больших делений в центральной части рабочей части экрана при длительностях разверток от 20мс/дел до 0,2мкс/дел, а при длительности 0,1мкс/дел - не более 10%.
При растяжке нелинейность начала развертки длительностью 0,02мкс и конца развертки размером 40мм (5 делений) не гарантируется.'
Развертка прибора осциллограф С1-57 универсальный устойчиво синхронизируется сигналом любой полярности:
а) при внутренней синхронизации - исследуемым сигналом с минимальным размахом, соответствующим 3-м малым делениям на экране ЭЛТ в диапазоне частот синусоидальных сигналов от 20Гц до 16МГц и импульсами длительностью от 0,08мкс до 0,1с;
б) сигналом сети питания;
в) селекторным импульсом с блока БВС;
г) при внешней синхронизации размах синхронизирующего сигнала 0,5В-20В в диапазоне 20Гц-5МГц и 0,5В-10В в диапазоне 5МГц-15МГц. Нестабильность запуска развертки прибора осциллограф С1-57 универсальный при частоте запуска, кратной частоте сети и преобразователя, не должна превышать одного малого деления.
Минимальная частота следования развертки, при которой обеспечивается яркость изображения, достаточная для наблюдения и измерения с тубусом исследуемого импульса при скорости развертки 0,1мкс/дел не более 25Гц.
Фронт импульса прибора осциллограф С1-57 универсальный со временем нарастания 80нс и менее выводится на рабочую часть развертки не менее, чем на одно большое деление при минимальной длительности развертки и включенной растяжке.
Амплитуда пилообразного напряжения на гнезде «А» развертки не менее 5В на нагрузке 50 кОм с параллельной емкостью не более 50пФ.
Полоса пропускания усилителя горизонтального отклонения от постоянного тока до 3МГц при неравномерности частотной характеристики 3дБ.
Коэффициент отклонения усилителя горизонтального отклонения не более 1В/дел, без растяжки и не более 0,2В/дел с растяжкой.
Канал «Z» прибора осциллограф С1-57 универсальный обеспечивает наблюдение яркостных отметок при подаче на его вход синусоидального напряжения размахом от 1В до 5В в полосе частот от 100Гц до 5МГц, а также импульсных сигналов обеих полярностей длительностью от 0,2мкс до 5мс при амплитуде от 1В до 5В.
Блок выделения телевизионной строки (БВС) обеспечивает устойчивую фазировку развертки с любой строкой или ее частью в пределах полного кадра или одновременно в четном и нечетном поле, а также запуск развертки с частотой строк и полей.
При этом запуск блока выделения телевизионной строки (БВС) прибора осциллограф С1-57 универсальный производится:
а) в режиме внутренней синхронизации со «ВХОДА I» стандартным полным видеосигналом любой полярности при минимальном размахе изображения на экране осциллографа не более 3 больших делений (24мм) и максимальном размахе не менее 6 больших делений (48мм) при уровне сигнала синхронизации не менее 20% от полного видеосигнала;
б) импульсами частоты строк и частоты полей любой полярности с минимальным размахом не более 1В и максимальным размахом не менее 5В;
в) в режиме внешней синхронизации прибора осциллограф С1-57 универсальный со «ВХОДА II» стандартным полным видеосигналом любой полярности при минимальном размахе не более 0,5В и максимальном размахе не менее 2В.
Задержка развертки в блоке ВВС при вращении ручки «ЗАДЕРЖКА» от упора до упора регулируется не менее, чем на 70мкс.
В приборе осциллограф С1-57 универсальный предусмотрен выход импульса подсвета для ВКУ, длительность которого равна длительности развертки, размахом не менее 1В на нагрузке 75 Ом, положительной полярности. Импульс подсвета ВКУ имеется только в положении «ВВС» ручки «СИНХРОНИЗАЦИЯ».
На входе усилителя вертикального отклонения при подаче видеосигнала на гнездо «ВХОД II» имеется возможность подключения схемы фиксации видеосигнала по уровню синхроимпульсов (ВПС). Запуск схемы ВПС осуществляется полным видеосигналом размахом от 0,5В до 2В или синхроимпульсами частоты строк и полей размахом от 1В до 5В.
Регулировка освещения шкалы дает возможность менять освещение шкалы от полного отсутствия до удобной для отсчета яркости.
Регулировка по яркости дает возможность менять яркость изображения от полного отсутствия до удобной для наблюдения яркости. При этом допускается неравномерность подсвета в начале линии развертки величиной не более 4-х больших делений при минимальной длительности развертки с растяжкой.
Параметры входов:
а) вход внешней синхронизации и усилителя горизонтального отклонения открытый. Входное сопротивление на гнезде «1:10» - 10 МОм±20% с параллельной емкостью не более 15пФ, а на гнезде «1:1» - 1 МОм±20% с параллельной емкостью не более 100пФ;
б) «ВХОД Z» открытый. Входное сопротивление не менее 50 кОм с параллельной емкостью не более 50пФ;
в) входы синхроимпульсов «ПОЛЕЙ» и «СТРОК» открытые и закрытые. Открытые входы имеют входное сопротивление 75 Ом±5%, а закрытые - не менее 10 кОм.
По основной погрешности измерения размахов и временных интервалов, по полосе пропускания частот и неравномерности частотной характеристики устанавливается производственно-эксплуатационный запас прибора осциллограф С1-57 универсальный - не менее 20%. Он обеспечивается только при выпуске изделия заводом-изготовителем.
Электрическая прочность изоляции цепей питания прибора по переменному напряжению между одним из контактов кабеля питания и корпусом выдерживает испытательное напряжение 750Вэфф в нормальных условиях.
Сопротивление изоляции цепей питания прибора осциллограф С1-57 универсальный по переменному напряжению между одним из контактов кабеля питания и корпусом должно быть не менее 50 МОм в нормальных условиях.
Прибор сохраняет свои характеристики при его питании напряжением 220В±10% с частотой 50Гц,±0,5Гц, с учетом изменения напряжения в указанных пределах.
Мощность, потребляемая прибором, не превышает 110В?А при номинальных напряжении сети и частоте питающего тока.
Время самопрогрева прибора осциллограф С1-57 универсальный - не больше 15 минут.
Прибор сохраняет свои характеристики после непрерывной работы в течение 22-х часов в нормальных условиях.
Прибор сохраняет свои характеристики при смене в нем ЭЛТ. При этом допускаются подрегулировки с помощью имеющихся органов подстройки, предусмотренных принципиальной схемой прибора и инструкцией по эксплуатации.
Масса без упаковки - не более 25кг.
Габаритные размеры прибора:
- в стоечном варианте - 520X160X510мм;
- в настольном варианте - 480ХІ60Х475мм.
