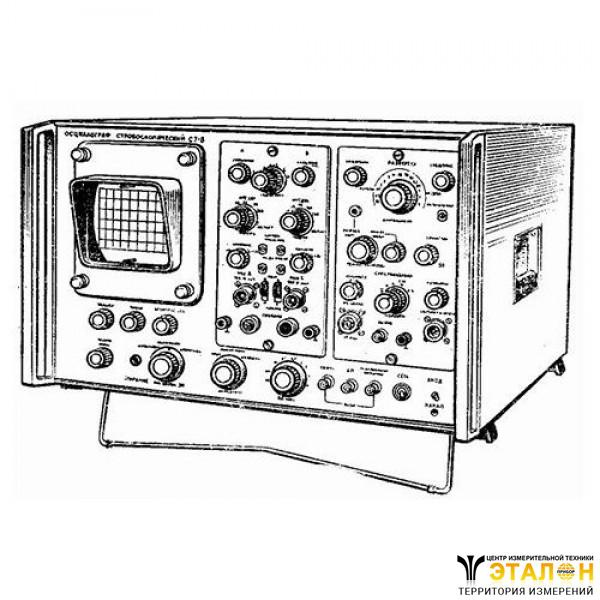

Осциллограф С7-8 стробоскопический (С78, С7 8, c7-8, c78, c7 8)

Для измерения амплитудных и временных параметров повторяющихся сигналов.

Диапазон амплитуд измеряемых сигналов 10мВ-10В.
Диапазон измеряемых длительностей 0,5нс-50мкс.
Сигналы синхронизации:
импульсные: диапазон частот 50Гц-100МГц
синусоидальные: диапазон частот 1МГц-1ГГц
Габаритные размеры, мм: 490x296x554
Масса, кг: 38

Осциллограф С7-8 стробоскопический предназначен для измерения амплитудных и временных параметров повторяющихся сигналов.

Основные технические характеристики

Диапазон амплитуд измеряемых сигналов 10мВ-10В. Диапазон измеряемых длительностей 0,5нс-50мкс.

Параметры ПХ	При непосредственном включении	С линией задержки	С пробником
Время нарастания, нс	0,3нс	0,8нс	0,8нс
Выброс, %	10	-	15
Неравномерность, %	±5	-	-
Спад вершины при закрытом входе, %	5	-	-

Параметры входа	При непосредственном включении	С пробником
Входное активное сопротивление	50±2,5 Ом	100±10кОм
Входная емкость	-	12пФ
Коэффициент стоячей волны	≤1,35 в диапазоне частот 500МГц-1000МГц
Коэффициент стоячей волны	≤1,7 в диапазон частот 1000МГц-1500МГц	-
Допустимое суммарное значение постоянного и переменного напряжений	1,2 В	До 10В с делительными насадками

Параметры коэффициентов отклонения

Диапазон значений 10-200мВ/дел. с шагом изменения, кратным 1, 2, 5. Основная погрешность ±10%. Коэффициент отклонения с пробником увеличивается в 4 раза, а с пробником и делительными насадками в 10, 20 и 40 раз. Основная погрешность с пробником ±20%. Уровень собственных, шумов (среднеквадратическое значение) 1,5мВ. Рабочая площадь экрана прибора Осциллографы С7-8 стробоскопические 60х80 мм. Ширина луча не более 1 мм. Минимальная частота повторения исследуемых сигналов 50 Гц (в режиме запоминания).

Параметры коэффициентов развертки

Диапазон значений 0,1 нс/дел.-5 мкс/дел. с шагом изменения, кратным 1, 2, 5. Основная погрешность:

±10% при коэффициентах развертки 0,1 нс/дел. - 0,5 мкс/дел;

±20% при коэффициентах развертки 1-5 мкс/дел.

Сигналы синхронизации	Параметры сигналов	Значения параметров
Импульсные	Длительность импульсов	≥1нс
	Длительность фронта	≤50нс
	Амплитуда	0,1В-1В
	Диапазон частот	50Гц-100МГц
Синусоидальные	Амплитуда	50-250мВ
Синусоидальные	Диапазон частот	1МГц-1ГГц

Нестабильность синхронизации не более 90нс+0,01T_р (T_р - длительность развертки). Входное сопротивление запуска прибора Осциллограф С7-8 стробоскопический:

50±10 Ом;

5кОм±1кОм с пассивным пробником.

Начальная задержка:

80 нс при коэффициентах развертки 0,1-10нс/дел и длительности фронта синхронизирующих импульсов не более 2 нс;

100нс+0,20T_р при других коэффициентах развертки.

Минимальная начальная задержка 80нс может быть скомпенсирована включением в тракт сигнала линии задержки, входящей в комплект прибора. Регулируемая задержка не менее 15 нс. Регулируемая плотность точек 5-50 на одно деление.

Параметры калибратора амплитуд

Сигнал типа меандр с частотой 100±30 кГц, размахом 20мВ-5В (с шагом изменения, кратным 1, 2, 5), с погрешностью ±3% на входном сопротивлении 50±2,5 Ом.

Параметры калибратора длительностей

Синусоидальный сигнал частотой 50±1,5 МГц, амплитудой 20мВ на входном сопротивлении 50 Ом.

Параметры выходных сигналов

Аналоговое напряжение с наибольшей амплитудой не менее 3 В на нагрузке 10 кОм. Пилообразное напряжение размахом не менее 15 В на нагрузке 20 кОм; длительностью 5-80 мс. Импульсы синхронизации длительностью не менее 200 нс, амплитудой не менее 70 мВ на нагрузке 50 Ом, отрицательной полярности. Питание от сети переменного тока частотой 50±0,5 Гц напряжением 220±22 В. Потребляемая мощность 300 ВА. Условия эксплуатации прибора Осциллограф С7-8 стробоскопический: температура от +10 до +30° С, относительная влажность до 80% при +20° С.

Наименование	Габаритные размеры, мм	Масса, кг
Осциллограф	490x296x554	38
Линия задержки	490x136x355	15
