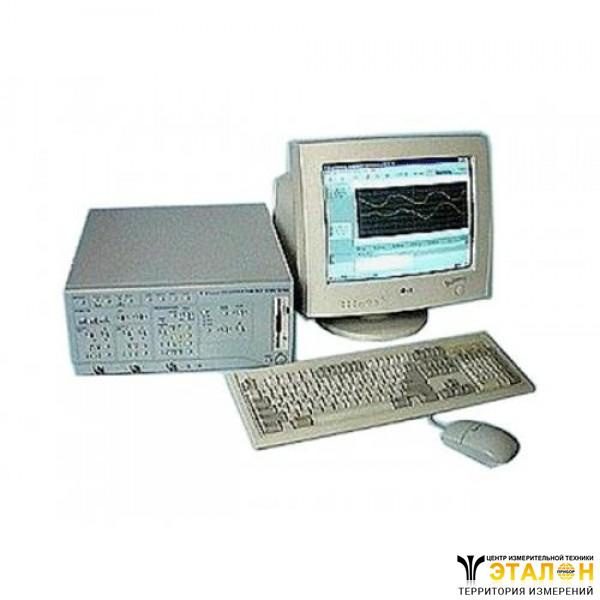

Цифровой специальный осциллограф С8-37
Также этот прибор может называться: С8 37, С837, С-8-37, С 8 37, s8-37, s8 37, s837, c8-37, c8 37, c837.
С8-37 осциллограф цифровой специальный предназначен для регистрации одиночных событий с частотой выборки не более 100 Мвыб/с на канал и повторяющиеся сигналы не более 10 Гвыб/с.
Программное обеспечение приборов осциллографы С8-37 реализованное в операционной системе Windows-95/97/2000/NT максимально ориентировано на работу с пользователем и обеспечивает управление режимами оцифровки, накопления, отображения и математической обработки измеряемых сигналов.
Технические характеристики С8-37:
Диапазон исследуемых сигналов:
- без делителя - от 0,002 В до 40 В;
- с делителем 1:10 - 250 В.
Полоса частот регистрируемых периодических сигналов - 100 МГц.
Максимальная частота дискретизации - 100 МГц.
Время нарастания переходной характеристики - 3,5 нс.
Диапазон частот синхронизации - не более 110 МГц.
Число каналов С8-37 - 2.
Число разрядов АЦП - 8.
Вертикальное разрешение - 8 бит.
Объем памяти на канал - 32 Кбайт
Максимальная длительность регистрируемых сигналов - 100 с.
Пред-послезапуск - ±100%.
Основная погрешность измерений для С8-37:
- амплитудных параметров - 2%;
- временных параметров - 1,5%.
Входной импеданс - 1 МОм/25 пФ.
Питание С8-37:
- напряжением - 220±22 В;
- частотой - от 50 Гц до 60 Гц.
Потребляемая мощность - 210 В?А.
Диапазон рабочих температур - от +10° С до +35° С.
Габаритные размеры блока осциллографа - 408?362?180 мм.
Масса - не более 6,5 кг.
Размер экрана - стандартный 15 SVGA монитор.
Прибор представляет собой - двухканальный цифровой осциллограф.
Функциональные возможности осциллографа С8-37:
- обеспечение управления режимами оцифровки, накопления, отображения и математической;
- обработки измеряемых сигналов;
- режим автопоиска сигнала;
- автоматические измерения параметров сигналов;
- интерфейс RS-232.
Осциллограф С8-37 создан на основе новейших достижений электроники с применением современной элементной базы ведущих зарубежных фирм и технологии поверхностного монтажа. Большое количество стандартных высокоэффективных программ может быть легко использовано в таком приборе для дополнительной обработки, документирования измерительной информации, построения графиков и т.д.
Удобный пользовательский интерфейс обеспечивает широкий выбор аппаратных и программных установок и предустановок (амплитудные и временные масштабы и диапазоны, типы входов и временные масштабы и диапазоны, режимы синхронизации, единицы измерения, цвета элементов и многое другое. Разнообразные детальные измерения с помощью курсоров очень помогают в работе, результаты постоянно присутствуют в строке статуса.
В С8-37 имеются большие возможности дополнительной математической обработки измерительной информации:
- усреднение;
- сглаживание измеряемых сигналов;
- интерполяция между отсчетами;
- спектральный анализ (прямое и обратное преобразования Фурье).
Все текущие измерения автоматически фиксируются в рабочей области программы и снабжаются рабочими этикетками. Их можно затем просматривать, сохранять, удалять, переименовывать, снабжать комментариями, вызывать ранее измеренные данные.
