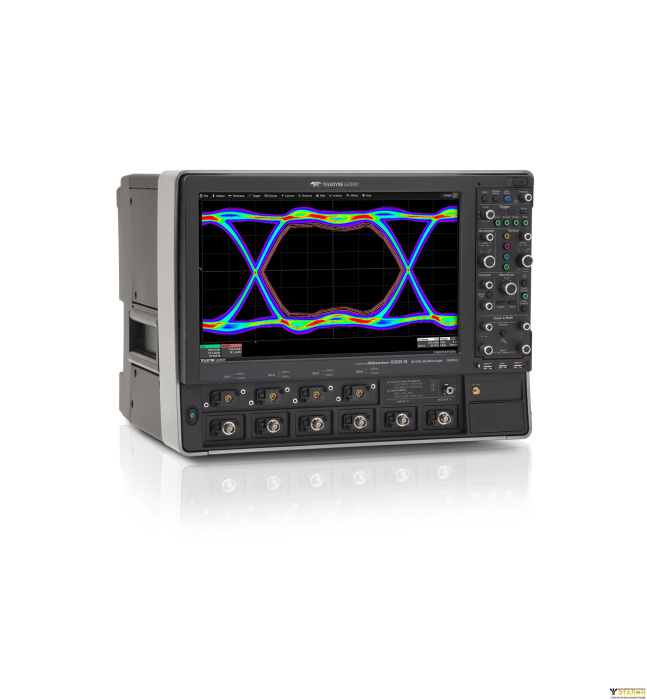

Особенности SDA 820Zi-B-R с опциями осциллограф COMPLETELINQ+M64+ UPG-14GBIT-80B-SYMBOL-TD+DFP2+EMB TDME+SPECTRUM
Осциллограф SDA 820Zi-B-R с предустановленными опциями:
SDA8ZI-COMPLETELINQ - Расширенный пакет анализа, мультиканальная отладка и анализ систем последовательной передачи данных, включая пакет виртуального пробника и EyeDrII.
SDA8Zi-UPG-14Gbit-80b-SYMBOL-TD - опция включают в себя возможность запуска по сигналам с кодировкой 8b / 10b и 64b / 66b. Для 8b / 10b вы можете выбрать запуск по конкретным символам, строкам символов, примитивам или ошибкам, чтобы отладить характеристики сигнала самого сигнала 8b / 10b или понять поведение других сигналов, которые синхронизированы с шаблонами 8b / 10b, Для 64b / 66b пользователи могут запускать функции сопоставления (или несовпадения) блоков нешифрованного сигнала. Укажите данные, блоки управления и ошибки или запустите недопустимые биты или типы синхронизации через диалоговое окно запуска.
WM8Zi-DFP2 - пакет цифровых фильтров. Создание КИХ и БИХ фильтров для подавления нежелательных частотных компонент, анализа важных участков сигнала, обработка отсчетов осциллограмм.
WM8ZI-EMB TDME - опция для осциллографов серии WaveMaster 8Zi и SDA 8Zi, предназначена для синхронизации, декодирования, измерений, построения графиков и глазковых диаграмм сигналов по протоколам, применяемым во встраиваемых системах: I2C, SPI, UART-RS232.
WM8Zi-SPECTRUM - программная опция анализатора спектра и расширенного БПФ. Предназначена для анализа частотно зависимых проблем, более полно использует ресурсы осциллографа, воспроизводит ключевые особенности анализатора спектра, обеспечивает табличное представление спектральных пиков с измерением уровней и частот, возможность цифровой растяжки пиков («zoom»), быструю обработку и высокое разрешение в полосе пропускания, расширенные настройки функции БПФ.
SDA 820 Zi-B-R сочетает в себе производительность, точность отображения сигнала и набор функций, необходимых для современных высокоскоростных измерений, с простотой использования стандартного настольного осциллографа. Обладая высокоскоростными триггерами последовательных данных, единственным комплексным решением для анализа последовательных данных на нескольких каналах с построением глазковой диаграммы, а также наиболее полным набором пакетов ПО для тестов на соответствие стандартам, Осциллограф SDA 820Zi-B-R упрощает проведение самых сложных испытаний.
Технические характеристики SDA 820Zi-B-R с опциями осциллограф COMPLETELINQ+M64+ UPG-14GBIT-80B-SYMBOL-TD+DFP2+EMB TDME+SPECTRUM
Тип осциллографа | Цифровой |
Число каналов | 4 |
Полоса пропускания | 20 ГГц |
Максимальная частота дискретизации | 80 ГГц |
Максимальный объем памяти | 128 МБ (опции - 256 МБ, 512 МБ) |
АЦП (бит) | 8 |
Сопротивление входа | 50 Ом, 1 МОм |
Логические каналы | Опция - 18, 32 |
Особенности | Технология X-Stream II – скорость измерений до 750000 в секунду. Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска. Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB). Режим и WaveScan (программный поиск аномалий). Расширенная математика, автоизмерения, статистика, тренды. Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных. Поддержка пробников всех типов |
Интерфейс | USB, LAN, Опция - GPIB |
Дисплей | TFT, 38,86, 1280х768, сенсорный |
Масса (кг) | 18,0 |
| |
