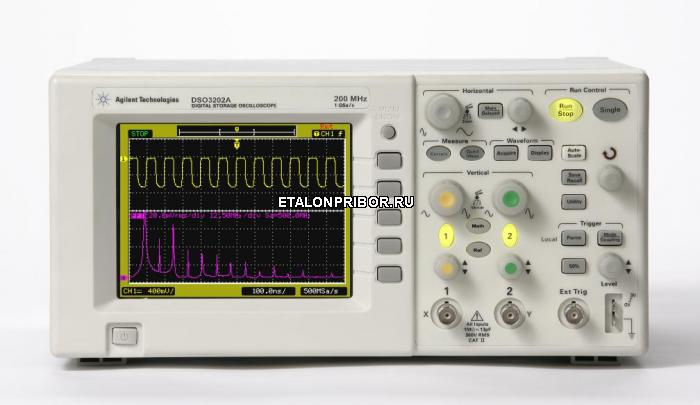

DSO3202A - Осциллографы — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
DSO3202A - Осциллографы выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. KEYSIGHT — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
2 канала, 200 МГц, част. дискретизации 1 ГГц, память 4К точек на канал, цветной дисплей, USB.
Необходимый набор функций
Все осциллографы серии 3000 имеют стандартный набор функций, необходимых пользователю и позволяющих облегчить и ускорить его работу.
Автонастройка
Функция Autoscale (автонастройка) позволяет быстро отобразить на экране любые активные сигналы и автоматически установить органы управления вертикальным, горизонтальным каналами, а также запуском для наилучшего отображения осциллограммы.
Более глубокая память
Осциллографы серии 3000, поставляемые в стандартной комплектации, имеют глубину памяти 4К точек, что почти в два раза больше глубины памяти осциллографов этого класса других компаний.
Удобные возможности подключения
Программное обеспечение Scope Connect обеспечивает дополнительные возможности подключения для большинства задач сбора данных, сохранения результатов измерения и их документирования с использованием порта USB, имеющегося в стандартной конфигурации осциллографов серии 3000. В виде опций доступны также интерфейсы GPIB и RS-232.
Развитая система запуска
Включает запуск по перепаду, длительности импульса и выбранной строке видеосигнала, чтобы помочь пользователю выделить интересующие его сигналы.
20 автоматических измерений
С целью экономии времени пользователь может одновременно выполнить 18 различных видов измерений.
Математические функции, включая БПФ
Математические функции включают сложение, вычитание, перемножение сигналов и быстрое преобразование Фурье с использованием одной из четырех весовых функций (окон): Хэннинга, Хэмминга, Блэкмана; Харриса и прямоугольной.
Автоматическая калибровка
Эта функция выполняет автоматическую калибровку вертикального и горизонтального каналов осциллографа.
Многоязычный интерфейс пользователя
При работе с осциллографом можно выбрать для интерфейса пользователя один из следующих языков: упрощенный или традиционный китайский, японский, корейский, французский, немецкий, итальянский, португальский, русский и английский.
Цифровая фильтрация
Режим цифровой фильтрации позволяет реализовать следующие варианты фильтров: фильтр нижних частот, фильтр верхних частот, полосовой или режекторный фильтр. Граничные частоты могут устанавливаться в пределах от 1 кГц до полной полосы пропускания данной модели осциллографа.
Простота управления и использования
Отдельные для каждого канала ручки с цветовой маркировкой для управления коэффициентом отклонения, смещением и коэффициентом развертки упрощают установку режима осциллографа и работу с ним. Клавиши передней панели для функций запуска объединены в группы,что также облегчает работу пользователя.
Основные характеристики
Технические характеристики
Основные параметры | |
Полоса пропускания | 200 МГц |
Реальновременная частота дискретизации | 2 чередующихся канала 1 ГГц.Каждый канал 500 МГц |
Число каналов | 2 |
Дисплей | Цветной, 320х240 1/4 VGA, жидкокристаллический; 88х116 мм |
Память | 4 Кточек на канал |
Разрешение по вертикали | 8 дв. разрядов |
Коэффициенты отклонения | От 2 мВ/дел до 5 В/дел |
Погрешность коэффициента усиления на постоянном токе | ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел; ±4 % при коэффициенте отклонения от 2 до 5 мВ/дел |
Максимально допустимое напряжение на входе | 300 В (СКЗ) CAT II; снижение нормы на 20 дБ/декада на частотах свыше 100 кГц до 13 В (размах) на частоте 3 МГц и выше |
Коэффициенты развертки | От 2 нс/дел до 50 с/дел |
Связь по входу | По постоянному току (DC); по переменному току (AC); заземление входа |
Входной импеданс | 1 МОм, 13 пФ |
Погрешность временной базы | 0,01 % |
Режимы запуска | |
Принудительный | Немедленный запуск при нажатии клавиши передней панели |
По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
По ТВ сигналу | Запуск по одному из трех стандартных ТВ сигналов: NTSC, PAL, SECAM |
По длительности импульса | Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 с |
Источник запуска | Канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду) |
Курсоры | |
Режимы | Ручной, автоматический, слежения за сигналом |
Автоматические измерения | 20 видов плюс измерение частоты 5-разрядным аппаратно реализованным частотомером |
Амплитудные параметры | Vpp (размах), Vmax (максимальное значение), Vmin (минимальное значение), Vavg (среднее значение), Vamp (амплитуда), Vtop (уровень вершины), Vbase (уровень основания), Vrms (среднеквадратическое значение), Overshoot (выброс за фронтом), Preshoot (выброс до фронта) |
Временные параметры | Freq (частота), Period (период), +Width (длительность положительного импульса), -Width (длительность отрицательного импульса), +Duty (коэффициент заполнения для положительного импульса, -Duty (коэффициент заполнения для отрицательного импульса, Rise Time (длительность фронта), Fall Time (длительность среза), Delay (задержка) |
Математические функции | Сложение, вычитание, умножение, БПФ |
Операция БПФ | |
Вид весовой функции (окно) | Хэннинга, Хэмминга, Блэкмана-Харриса и прямоугольная |
Объем выборки | 1024 точки |
Автонастройка | Автоматическая установка всех каналов посредством нажатия одной клавиши |
Ввод-вывод | |
Стандартные порты | USB (для использования требуется программа N2860A Scope Connect) |
Максимальная скорость передачи данных | GPIB: 500 Кбайт/с |
Общие характеристики | |
Габаритные размеры | Без ручек: 30 см (ширина) х 15 см (высота) х 29 см (глубина) C ручками: 36 см (ширина) х 18,2 см (высота) х 29 см (глубина) |
Масса | Без упаковки: 4,8 кг (10,5 фунта) |
Пределы напряжения сети питания | От 100 до 240 В переменного тока, CAT II, автоматический выбор напряжения |
Частота сети питания | От 47 до 440 Гц |
Потребляемая мощность | 50 ВА |
