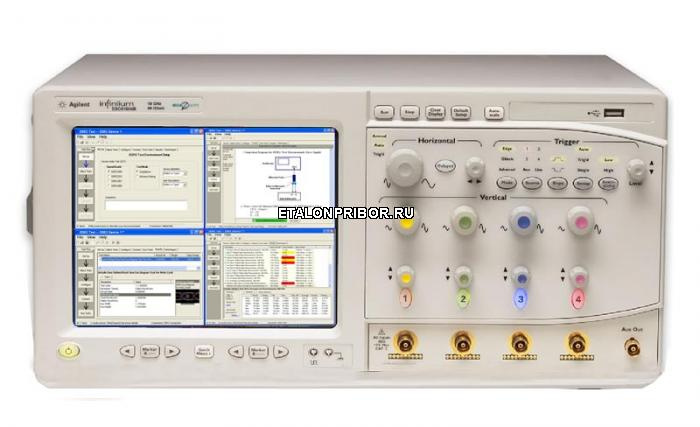

DSO80404B - Осциллограф — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.

DSO80404B - Осциллограф выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. KEYSIGHT — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.

Основные характеристики серии 80000B:

Полоса пропускания 2 ГГц (DSO 80204В), 3 ГГц (DSO 80304В), 4 ГГц (DSO 80404В), 6 ГГц (DSO 80604В), 8 ГГц (DSO 80804В), 10 ГГц (DSO 81004В), 12 ГГц (DSO 81204В), 13 ГГц (DSO 81304В)
Число каналов: 4
Частота выборки: 40 ГГ/с (по двум каналам), 20 ГГ/с (по четырем каналам)
Внутренняя память стандарта Megazoom: до 2 Мточек (при 40 ГГц/с), до 64 Мточек (при 4 ГГц/с) (опция)
Диапазон чувствительности: 1 мВ/дел до 1 В/дел
Погрешность смещения при ≤3,5 В: ± (2% смещения канала + 1% полной шкалы) +1 мВ; > 3,5 В: ± (2% смещения канала + 1% полной шкалы)
Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
Набор пассивных, активных и дифференциальных пробников
Процессор 3 ГГц, жесткий диск 40 Гб, CD-R
Цветной сенсорный 8,4-дюймовый дисплей XGA, разрешение 1024х768, скорость обновления до 4800 временных диаграмм в секунду, 256 уровней яркости
Интерфейсы USB, LAN, GPIB, RS-232, параллельный, выход XGA

Особенности:

Запуск по коротким глитчам длительностью 500 пс, перепадам (спаду, нарастанию и или изменению между ними), линейному напряжению электропитания, специальной логической комбинации, фронтам, событиям
Режим сегментированного получения памяти позволяет захватывать пакетные сигналы с максимальной скоростью выборки без использования памяти в течении период бездействия
Поддержка удаленного управления осциллографом по сети, отправка e-mail по запуску или по требованию, передача данных/файлов и работа с сетевыми принтерами
Открытая операционная система Windows XP Pro
Инсталляция прикладных программ сторонних фирм, таких как Excel, LabVIEW, MATLAB, Agilent VEE
Уникальные активные пробники InfiniiMax II (опция)
Функция AutoMask для испытаний на соответствие маскам, заданным пользователем или поставляемым Agilent
Возможность подключения внешнего монитора с высоким разрешением SXGA для отображения сторонних программ одновременно с отображением на внутреннем экране колебаний сигнала
Функция AutoMeasure автоматически определяет в каком канале осциллографа находятся сигналы, масштабирует их и настраивает ПО для анализа
Управление голосом с помощью опции Infiniium VoiceControl
Встроенная справочная система с пошаговыми инструкциями
Конфигурация осциллографа для работы с InfiniiMax и предыдущих поколений активных пробников Agilent с помощью интерфейса AutoProbe

Дополнительные опции

Принадлежности, включенные в стандартную комплектацию:

Оптическая USB-мышь
Компактная клавиатура
Краткое руководство пользователя
Документация на CD (руководство для программистов, руководство по обслуживанию, краткое описание для программистов)
Сумка для аксессуаров
Шнур питания
Высококачественный кабель для калибровки
E2655B Комплект проверки рабочих характеристик и компенсации сдвига пробников
Два 54855-67604 BNC-совместимых, с точностью 3,5 мм (f), адаптера
Один год гарантии

Примечание: Пробники не включены в стандартную комплектацию серии 80000В. Пробники серии InfiniiMax приобретается отдельно.

Технические характеристики

	80204B	80304B	80404B	80604B	80804B	81004B	81204B	81304B
Полоса пропускания	2 ГГц	3 ГГц	4 ГГц	6 ГГц	8 ГГц	10 ГГц	12 ГГц	13 ГГц
Число каналов	4	4	4	4	4	4	4	4
Частота дискретизации	40 ГГц (2 канала) 20 ГГц (4 канала)
Стандартная память сбора данных	524 Квыб (2 канала) 262 Квыб (4 канала)
Время нарастания/падения 10-90% 20-80%	212 пс	153 пс	105 пс	70 пс	54 пс	42 пс	36 пс	33 пс
Время нарастания/падения 10-90% 20-80%	152 пс	108 пс	91 пс	48 пс	38 пс	30 пс	25 пс	23 пс
Чувствительность	От 1 мВ/дел до 1 В/дел
Погрешность усиления (прямой ток)	± 2% от полной шкалы при полном разрешении шкалы канала
Диапазон смещения	0 мВ/дел до ≤40 мВ/дел: ±0,4 В; >40 мВ/дел до ≤75 мВ/дел: ±0,9 В
Динамический диапазон	± 4 дел. от центра экрана
Погрешность смещения	≤ 3,5 В: ± (2% смещения в канале + 1% полной шкалы) +1 мВ > 3,5 В: ± (2% смещения в канале + 1% полной шкалы)
Горизонтальные
Основной диапазон развертки	5 пс/дел до 20 с/дел в реальном времени, 5 пс/дел до 500 нс/дел в эквивалентном масштабе времени
Основной диапазон задержки развертки	-200 с до 200 с в реальном времени, -25 мкс до 200 с в эквивалентном масштабе времени
Максимальная реальновременная частота выборки	40 ГГц/с (2 канала одновременно) 20 ГГц/с (4 канала одновременно)
Режимы свипирования	Автоматический, с запуском, одиночный

* Аналоговая полоса 11,8 ГГц при 5 мВ/дел для моделей DSO81304A и DSO81204A

Дополнительные принадлежности

Номер изделия	Описание
E2625A	Комплект для проверки масок Communication Mask Test Kit
E2655A	Дополнительный комплект для проверки рабочих характеристик и компенсации сдвига пробников InfiniiMax
E2682A	Голосовое управление VoiceControl SW для WinXP осциллографов Infiniium
E2690B	Инструментальные программные средства осциллографа
E2690B-001	Scope Expert
E2690B-002	Scope Specialist
E2690B-003	Scope Professional
E2690B-004	Scope Advisor
E2690B-005	Scope Guide
E2693B	1 год сервисного обслуживания опции E2690B-00Х
N5380A	Головка дифференциального SMA-пробника 12 ГГц InfiniiMax
N5381A	Дифференциальная связь в голове пробника 12 ГГц InfiniiMax и аксессуары
N5382A	Головка дифференциального browser-пробника 12GHz InfiniiMax
N5385B	Инструментальные программные средства осциллографа (международные)
N5388B	1 год сервисного обслуживания программных средств осциллографа (международных)
N5392A	Приложение Ethernet Compliance Test
N5395B	Приспособления для проверки Ethernet
N5396A	Кабель испытаний джиттера для приложения Ethernet Test
PS-S10	Удаленная плановая поддержка производительности. От 1 до 999 часов.
PS-S20	Поддержка при запуске
R-51B-001-3C	Продление гарантийного срока с 1 до 3 лет с возвратом прибора для ремонта в компанию Agilent
R-50C-011-3	Программа поддержки калибровки Agilent на 3 года
R-50C-016-3	Программа поддержки калибровки 17025 на 3 года
R-50C-021-3	Программа поддержки калибровки Z540 на 3 года
1168A	Предусилитель пробников 10 ГГц InfiniiMax

Доступные опции

Номер опции	Описание	Требуется возврат в сервисный центр
N5420A	Модернизация DSO81204B до DSO81304B	Нет
N5420B	Модернизация DSO81004B до DSO81204B	Да
N5420C	Модернизация DSO80804B до DSO81004B	Да
N5420D	Модернизация DSO80604B до DSO80804B	Да
N5420E	Модернизация DSO80404B до DSO80604B	Да
N5420F	Модернизация DSO80304B до DSO80404B	Да
N5420G	Модернизация DSO80204B до DSO80304B	Да
001	Модернизация 2 Mточек (2 канала), 1 Mточек (4 канала) памяти до 64 Mточек (2 канала при 4 ГГц/с) или 32 Mточек (4 канала при 2 ГГц/с)	–
002	ПО EZJIT jitter analysis (устанавливается на заводе)	–
003	Высокоскоростной анализ последовательных данных и восстановление тактовой синхронизации (устанавливается на заводе)	–
004	ПО EZJIT Plus jitter analysis (устанавливается на заводе)	–
005	ПО для уменьшения шума (устанавливается на заводе)	–
006	Интегрированный пакет прикладных программ My Infiniium Integration Package (устанавливается на заводе)	–
007	ПО для низкоскоростного анализ последовательных данных для I2C/SPI (устанавливается на заводе)	–
008	ПО для низкоскоростного анализ последовательных данных для CAN (устанавливается на заводе)	–
009	ПО для серии 80000 InfiniiScan Event Identification (устанавливается на заводе)	–
010	ПО Infiniium User-Definable Functions via MATLAB Gateway Application	–
017	Съемный жёсткий диск для осциллографов серии Infiniium 80000	–
1CM	Комплект для монтажа в стойку	–
A6J	Калибровка в соответствии с ANSI Z540	–
