DSO9104A - Осциллограф — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
DSO9104A - Осциллограф выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. KEYSIGHT — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
4 канала, 1 ГГц, част. дискретизации до 20 ГГц, память 10М/канал (макс. 20М), цветной сенсорный дисплей, Windows, USB, LAN, гарантия 1 год

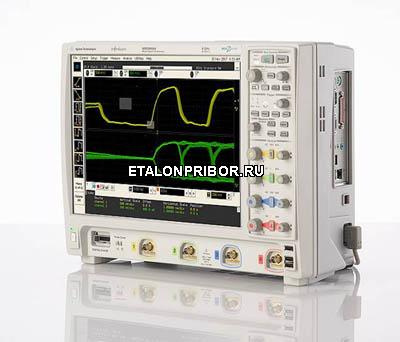

Осциллограф DSO9104A серии Infiniium DSO9000 (Agilent Technologies)
Новые осциллографы Agilent серии 9000 расширяют возможности измерений.
Инженерам и техникам иногда бывает трудно предположить с какими проблемами придется столкнуться в ходе проведения тех или иных работ. Поэтому незаменимым является такой инструмент, который способен удовлетворить самые неожиданные нужды специалистов. Новые осциллографы серии 9000 фирмы Agilent как раз и относятся к такому классу приборов.
Три инструмента в одном: впечатляющие возможности осциллографа в сочетании со встроенной логикой и функциональностью анализа протокола позволяют анализировать аналоговые, цифровые и последовательные сигналы. Полосу пропускания и каналы прохождения сигналов можно в дальнейшем оптимизировать
Программное обеспечение для дополнительной отладки и компилирования: понятная картинка на собственных настройках, включая RS-232/UART, IC/SPI, CAN, FlexRay, USB, PCIe™ 1.1, и DDR.
Оптимизация рабочего места: печатная плата с вертикальным монтажом позволяет сэкономить полезное пространство на рабочем столе. Данный осциллограф является самым узким в своем классе. В то же время он оборудован экраном 15& для удобного просмотра формы волны.
Параметры | Значения |
---|---|
Аналоговая полоса пропускания (–3 дБ) | 1 ГГц |
Время нарастания и спада | 10 - 90%: 253 пс 20 - 80%: 174 пс |
Входные каналы | 4 |
Входной импеданс | 50 Ом ± 2.5% |
Чувствительность | 1 МОм: 1 мВ/дел. &pide; 5 В/дел. 50 Ом: 1 мВ/дел. &pide; 1 В/дел. |
Характер связи на входе | 1 MОм: AC (3.5 Гц), DC 50 Ом: DC |
Разрешение по вертикали | 8 бит, ≥ 12 бит с усреднением |
Развязка между каналами | DC &pide; 50 MHz: 50 dB >50 MHz &pide; 1 GHz: 40 dB >1 GHz &pide; 4 GHz: 25 dB |
Погрешность коэффициента усиления постоянного напряжения | ± 2% от полной шкалы при шкале полного разрешения канала |
Максимальное входное напряжение | 1 MОм: 150В RMS или DC, CAT I ± 250 В (DC + AC) в AC соединение 50 Ом: 5 Vrms |
Погрешность установки смещения | ± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ) |
Динамический диапазон | 1 MОм: ± 8 деления от середины экрана 50 Ом: ± 8 деления от середины экрана |
Погрешность измерения постоянного напряжения | Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)] |
Дисплей | |
Дисплей | Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном |
Серая шкала яркости | 64 уровня яркости |
Разрешение | 1024 точек по горизонтали х 768 точек по вертикали |
Примечания | В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая |
Сетки | Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали |
Стили отображения осциллограмм | Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм. |
Компьютерная система и периферийные устройства, порты ввода-вывода | |
Операционная система | Windows XP Pro® |
Центральный процессор | Intel®Celeron™ M530 1.733 ГГц |
Оперативная память компьютера | 2 Гбайт |
Дисководы | Внутренний жесткий диск ≥ 250 Гбайт Дополнительный съемный жесткий диск (опция) Дополнительный внешний USB дисковод DVD-RW (опция) |
Периферийные устройства | Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB |
Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти) | Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек)) |
Графические файлы | BMP, PNG, TIFF, GIF или JPEG |
Порты ввода-вывода | |
LAN | Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать |
RS-232 (последовательный порт) | СОМ1, поддержка принтера и печатающего устройства |
Параллельный порт | Порт принтера |
PS/2 | Два порта. Поддерживают манипуляторы и устройства ввода. |
USB 2.0 hi-speed (host) | Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели |
Видеовыход для второго монитора | 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора |
Соответствие стандарту LXI | Функциональный класс С |
Общие технические характеристики | |
Температура | При эксплуатации: 5°С &pide; +40°С; при хранении: –40°С &pide; +70°С |
Относительная влажность | При эксплуатации: до 95% (без конденсации) при температуре +40°С; при хранении: до 90% при температуре +65°С |
Высота над уровнем моря | При эксплуатации: до 4000 метров; при хранении: до 15300 метров |
Вибрации | При эксплуатации: хаотичные вибрации 5 &pide; 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 &pide; 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 &pide; 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси |
Электропитание | 375 Вт 100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц максимальная подводимая мощность |
Масса | Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг |
Размеры (без ручки) | Высота 330 мм, ширина 430 мм, глубина 230 мм |
