TMM-540



(2)

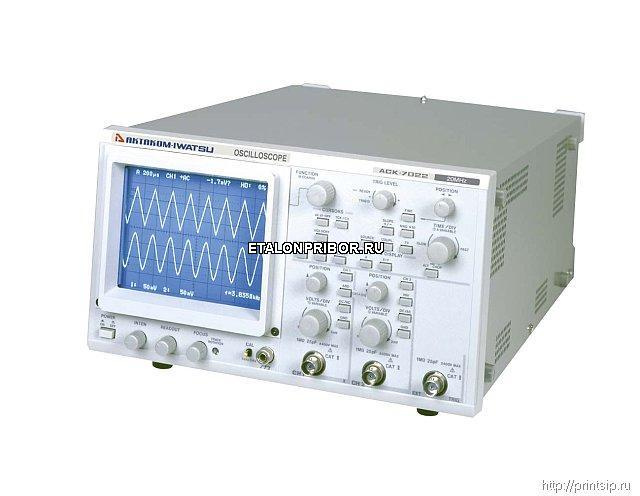

АСК-7022 - осциллограф аналоговый

АСК7022, АСК 7022
Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

АСК-7022 - осциллограф аналоговый — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.

АСК-7022 - осциллограф аналоговый выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. АКТАКОМ — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.

Назначение аналогового осциллографа АСК-7022:

  • Аналоговый осциллограф, 2 - канальный, начального уровня, для целей обучения, сервисного обслуживания, ремонта и др. АСК-7022: 20 МГц, 2 канала, 3 линии развертки, вход внешней синхронизации, ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и номера строки, чувствительность от 2 мВ/дел, развертка от 20 нс/дел, 2% точность вертикальной развертки, 5 - разрядный частотомер, курсорные измерения, функция одиночного запуска, питание ~100 В, 110 - 120 В, 220 В, 230 - 240 В / 50 - 60 Гц, 60 Вт, габариты 272х152х410 мм, вес 8.5 кг.

Особенности аналогового осциллографа АСК-7022:

  • 20 МГц, 2 канала, 3 линии развертки;

  • Вход внешней синхронизации;

  • ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и строк;

  • Чувствительность от 2 мВ / дел, развертка от 10 нс / дел;

  • 2% точность вертикальной развертки;

  • 5-разрядный частотомер;

  • Курсорные измерения;

  • Функция вращения треков.

Технические характеристики аналогового осциллографа АСК-7022:

Параметр

Значения

Электронно-лучевая трубка

Форма

6-дюймовая, прямоугольная с подсветкой шкалы

Рабочая область

8x10 дел (1 дел = 10 мм)

Ускоряющее напряжение

Прибл. 2 кВ

Вертикальная система отклонения луча (ось Y)

Вертикальный режим

CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%)

CH1, CH2

Чувствительность

2 мВ/дел ... 5 В/дел (с шагом 1-2-5)

Плавная настройка

2 мВ/дел ... 12.5 В/дел. плавная регулировка

Точность

± 2%

Полоса пропускания (-3 дБ)

0 ... 40 МГц
0 ... 20 МГц при 2 мВ/дел

Ограничение полосы (фильтр)

0 ... 20 МГц

Время нарастания (расчетное)

17.5 нс

Время задержки сигнала

30 нс или более (на экране)

Режимы входов

AC (закрытый), DC (открытый), GND (заземл.)

Вх. импеданс

1 МОм ± 1.5% 25 пФ ± 2 пФ

Макс. входное напряжение

± 400 В (DC + AC от пика до пика)

Переключение полярности

Только Канал 2

Автоопознование пробников

1:1, 10:1, 100:1
(для опциональных пробников с функцией считывания коэф. деления)

Синхронизация

Режимы запуска

ФРОНТ, TV

Источник

VERT, CH1, CH2, EXT, Сеть

Режимы входов запуска

AC, DC, ВЧ-фильтр, НЧ-фильтр

Наклон

+, –

Чувствительность

0.4 дел (при 0 ... 5 МГц), 80 мВ (Внеш. синхр.)
1.0 дел (при 5 ... 20 МГц), 200 мВ или более (Внеш. синхр.)

Внешняя синхронизация

Режимы входа внеш. запуска

DC

Вх. импеданс

1 МОм ± 1.5% 25 пФ ± 2 пФ

Наклон

+, –

Макс. входное напряжение

± 400 В (DC + AC от пика до пика)

ТВ-синхронизация

Стандарты

NTSC, PAL (SECAM)

Режимы

TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H

NTSC

5 H ... 2000 H

PAL (SECAM)

2 H ... 1977 H

Горизонтальная отклоняющая система (ось Х)

Отображение (гориз.)

A, X-Y

Режим развертки

АВТО, Нормальная, Одиночная

Скорость развертки

100 нс/дел ... 500 мс/дел (с шагом 1-2-5)

Макс. скорость развертки

20 нс/дел

Время удержания

Варьируемое

Развертка B

Задержка

Задержка запуска, запуск после задержки

Скорость развертки

20 нс/дел ... 5 мс/дел (с шагом 1-2-5)

Макс. скорость развертки

2 нс/дел

Лупа времени

увеличение x10

Диапазон времени задержки

0.2 дел ... 10.2 дел от развертки А

Джиттер задержки

1/20000 при 1 мс/дел от развертки А
500 нс/дел развертки B

Режим X-Y

Ось X

CH1

Чувствительность

Такая же, как CH1

Точность

± 3% (от 10 мВ/дел до 5 В/дел)

Частотная полоса

0 ... 1 МГц (–3 дБ)

Ось Y

CH1, CH2, ADD

Разность фаз

до 3° (0 ... 50 кГц)

Калибровочный сигнал

Форма

Меандр

Частота

1 кГц, ± 0.1%

Скважность

49% ... 51%

Вых. напряжение

0.6 В, ± 1%

Курсорные измерения

Параметры

разница по времени (Dt), по напряжению (DV)

Частотомер

Разрядность

5-разрядов (источник - A запуск)

Точность

± 0.01%

Диапазон частот

2 Гц ... 20 МГц

Сохранение/Вызов

Установок

1 (до выключ. питания)

Время хранения

Прибл. 30000 ч (при 25 °C)

Питание

Напряжение

AC 100 ... 240 В

Частота

50 ... 400 Гц

Потребляемая мощность

Макс. 60 ВА

Условия эксплуатации/хранения

Температура, при которой гарантируются параметры

+10 ... +35 °C

Предельный температурный диапазон эксплуатации

0 ... +40 °C

Макс. влажность

90% (0 ... 40 °C)

Температура хранения

–20 ... +40 °C

Влажность при хранении

80% (–20 ... +40 °C)

Комплект поставки АСК-7022:

  • Аналоговый осциллограф АСК-7022
  • Сетевой провод
  • Пробник
  • Защитная крышка фронтальной панели
  • Предохранитель
  • Руководство пользователя
