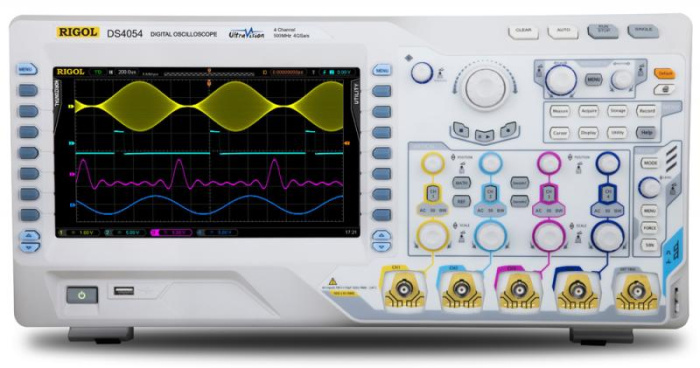

DS4054 осциллограф цифровой
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
36 месяцев
Госреестр РФ
54988-13
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
DS4054 осциллограф цифровой — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
DS4054 осциллограф цифровой выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. RIGOL — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в цифровом осциллографе Rigol DS4054 делает его удобным инструментом для разработки и диагностики цифровых и аналоговых устройств.
Цифровой осциллограф DS4054 имеет возможность запуска по сигналам шин I2C, RS-232, SPI, CAN, USB. Кроме того, цифровому осциллографу Rigol DS4054 может быть добавлена возможность декодирования сигналов последовательных шин.
Технические характеристики:
| Характеристика | Значение | ||
| Полоса пропускания | 500 MГц | ||
| Количество каналов | 4 + внешний запуск | ||
| Регистрация | Режим | Обычный Пиковый детектор (250 пс - один канал, 500 пс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) | |
| Макс. дискретизация(реальное время) | 4 Гвыб/сек (2 Гвыб/сек - 2 канала) | ||
| Режим высокого разрешения | 12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 M ±1% || 14 пФ ±3 пФ или 50 Ом±1,5% | ||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | ||
| Максимальное входное напряжение (1 МОм) | 300 Вскз CAT I, 100 Вскз CAT II | ||
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц, полный диапазон | ||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 110000 осц./сек | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал 70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала | ||
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность временной базы | ±4 ppm | ||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....1000 с | ||
| Режимы | Y-T, X-Y, самописец, задержка | ||
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит | |
| Вертикальное отклонение | 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом | ||
| Диапазон смещения | на импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел) | ||
| на импедансе 1 МОм ±2 В (1 мВ/дел ~ 225 мВ/дел) ±40 В (230 мВ/дел ~ 1 В/дел) | |||
| Полоса пропускания для аналогового периодического сигнала (-3 дБ) | DC ~ 500 МГц | ||
| Полоса пропускания для однократного сигнала DC ~ 500 МГц | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | ||
| Время нарастания | ≤700 пс (типичное) | ||
| Погрешность коэф.усиления | ±2% полной шкалы | ||
| Погрешность смещения | 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел | ||
| Изоляция между каналами | ≥40 дБ | ||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | ||
| Отображение | 5 измерений одновременно | ||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | ||
| Частотомер | встроенный, 6 разрядов | ||
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | ||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | ||
| Логические операции | AND, OR, NOT, XOR | ||
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | ||
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция) | ||
Система запуска
| Характеристики | Значене | |
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана |
| EXT | ±0,8 В | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (50 кГц), ФНЧ (5 кГц) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий&спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 4 нс ~ 4 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 4 нс ~ 4 с | |
| Запуск по скорости нарастания | Условие запуска | положительная скорость: >, <, внутри диапазона отрицательная счкорость: >, <, внутри диапазона |
| Ширина окна (время) | 10 нс ~ 1 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 40 нс ~ 1 с | |
| Номер фронта | 1 ~ 65535 | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P, 720P, 1080P, 1080i HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS-232/UART запуск | Полярность | нормальная, инвертированная |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская | |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 ~ 127, 0 ~ 255, 0 ~ 1023 | |
| Длина | 1 ~ 5 байт | |
SPI запуск | Условие | CS, TimeOut |
| Значение удержания | 100 нс ~ 1 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| CAN запуск | Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error | |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User | |
| Точки выбора | от 5% до 95% | |
| Тип окна | Data, Remote, Error, OverLoad | |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error | |
| FlexRay запуск | Скорость | 2,5 Мб/с; 5 Мб/с; 10 Мб/с |
| - | Условие запуска | окно, символ, ошибка, TSS |
| USB запуск | Скорость сигнала | низкая, полная |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend | |
Основные технические характеристики:
Дисплей| Тип дисплея | диагональ 9” (229 мм) , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Отображение | точки, вектора |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Стандартный | 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output |
Питание
| Напряжение | 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц |
| Потребляемая мощность | <120 Вт |
| предохранитель | 3 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 440 мм × 218 мм × 130,0 мм (Ш*В*Г) |
| Вес | Около 4,8 кг (7,1 кг с упаковкой) |
Стандартная комплектация:
• осциллограф цифровой• осциллографические щупы: пассивные пробники 500 МГц RP3500A– 4 шт
• сетевой кабель
• крышка на переднюю панель
• USB кабель для подключения к ПК
• краткое руководство по эксплуатации
• CD диск с руководством по эксплуатации и программным обеспечением
