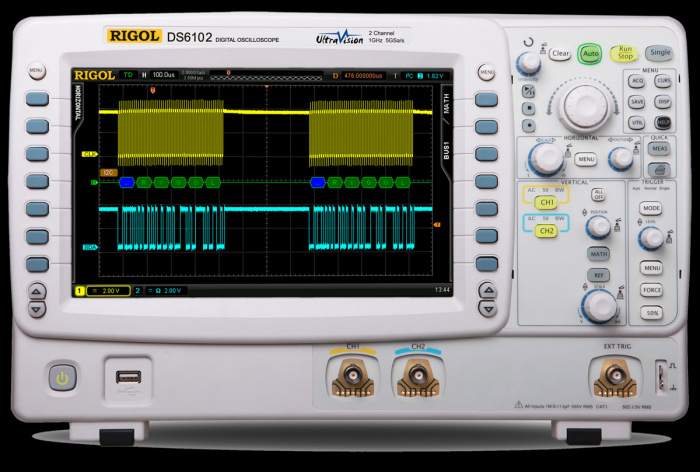

DS6102 осциллограф цифровой
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
36 месяцев
Госреестр РФ
54986-13
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
DS6102 осциллограф цифровой — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
DS6102 осциллограф цифровой выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. RIGOL — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), широкий динамический диапазон, превосходную скорость захвата осциллограмм (до 180 тысяч осциллограмм в секунду). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии особенно удобно в цифровом дизайне и диагностике цифровых и аналоговых устройств.
Применённая в цифровом осциллографе Rigol DS6102 система WaveFinder предоставляет пользователю удобство при поиске и анализе отдельных участков осциллограммы.
Технические характеристики:
| Характеристика | Значение | ||
| Полоса пропускания | 1 ГГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный Пиковый детектор (400 пс - один канал, 200 пс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) | |
| Макс. дискретизация(реальное время) | 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала) | ||
| Макс. дискретизация (эквивалентная) | 100 Гвыб/сек | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 M ±1% || 14 пФ ±3 пФ или 50 Ом±1,5% | ||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | ||
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | ||
| Ограничение полосы пропускания | 20 МГц, 250 МГц, полный диапазон | ||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 150000 осц./сек (вектор.), 180000 осц./сек (точки) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек | ||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность временной базы | ±4 ppm | ||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с | ||
| Режимы | Y-T, X-Y, самописец, задержка | ||
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 5 В/дел на импедансе 1 МОм 2 мВ/дел ~ 1 В/дел на импедансе 50 Ом | ||
| Диапазон смещения | на импедансе 50 Ом ±1,2 В (2 мВ ~ 124 мВ) ±12 В (126 мВ ~ 1 В) | ||
| на импедансе 1 МОм ±2 В (2 мВ ~ 225 мВ) ±40 В (230 мВ ~ 1 В) | |||
| Полоса пропускания для аналогового периодического сигнала | 1 ГГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | ||
| Время нарастания | ≤400 пс (типичное) | ||
| Погрешность коэф.усиления | ±2% | ||
| Погрешность смещения | ±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел ±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел | ||
| Изоляция между каналами | ≥40 дБ | ||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | |
| Автоматические | Measurements of Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Pre-shoot, Area, PeriodArea,Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A~B , Delay A~B , Phase A~B , Phase A~B | ||
| Отображение | 5 измерений одновременно | ||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | ||
| Частотомер | встроенный, 6 разрядов | ||
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | ||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | ||
| Логические операции | AND, OR, NOT, XOR | ||
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | ||
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I2C (опция), SPI (опция), CAN (опция), FlexRay (опция) | ||
Система запуска
| Характеристики | Значене | |
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана |
| EXT | ±0,8 В | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (50 кГц), ФНЧ (5 кГц) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий&спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 4 нс ~ 4 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 4 нс ~ 4 с | |
| Запуск по скорости нарастания | Условие запуска | положительная скорость: >, <, внутри диапазона отрицательная счкорость: >, <, внутри диапазона |
| Ширина окна (время) | 10 нс ~ 1 с | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P, 720P, 1080P, 1080i HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS-232/UART запуск | Полярность | положительная, отрицательная |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская | |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 ~ 127, 0 ~ 255 ~ 1023 | |
| Длина | 1 ~ 5 байт | |
SPI запуск | Условие | CS, TimeOut |
| Значение удержания | 100 нс ~ 1 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| CAN запуск | Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error | |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User | |
| Точки выбора | от 5% до 95% | |
| Тип окна | Data, Remote, Error, OverLoad | |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error | |
| FlexRay запуск | Скорость | 2,5 Мб/с; 5 Мб/с; 10 Мб/с |
| - | Условие запуска | окно, символ, ошибка, TSS |
| USB запуск | Скорость сигнала | низкая, полная |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend | |
Основные технические характеристики:
Дисплей| Тип дисплея | диагональ 10,1” (257 мм) , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Стандартный | 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <150 Вт |
| предохранитель | 3 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 399 мм × 255,3 мм × 123,8 мм (Ш*В*Г) |
| Вес | Около 5,3 кг (10,8 кг с упаковкой) |
Стандартная комплектация:
• осциллограф• осциллографические щупы 600 МГц – 2/4 шт (по количеству каналов)
• осциллографические щупы 1,5 ГГц – 1 шт
• сетевой кабель
• крышка на переднюю панель
• USB кабель для подключения к ПК
• краткое руководство по эксплуатации
• CD диск с руководством по эксплуатации и программным обеспечением
