OS-5020G - Осциллограф
OS5020G, OS 5020G
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
OS-5020G - Осциллограф — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
OS-5020G - Осциллограф выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. EZ DIGITAL — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.

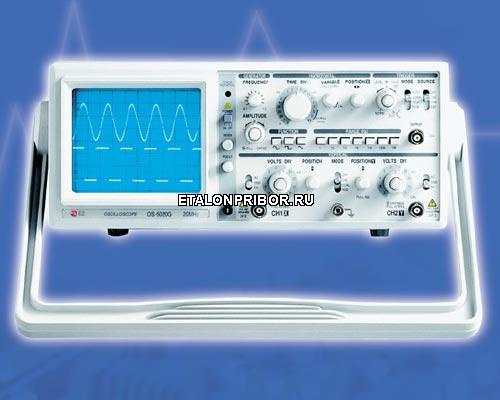

Осциллограф EZ Digital OS-5020G
- Полоса пропускания осциллографа: 20 МГц
- 2 канала, 2 луча
- Одновременное отображение 2х некогерентных сигналов
- Чувствительность осциллографа 1 мВ/деление
- Высокочувствительная синхронизация
- Режим попеременной развертки
- Режим X-Y (фигуры Лиссажу) до 50КГц
- Выход сигнала 1-го канала осциллографа
- Лупа времени (20 нсек/деление)
- Синхронизация кадров и строк ТВ сигналов
- Встроенный функциональный генератор сигналов частотой 0 ~ 1МГц
- Гарантия 2 года
Технические характеристики
| Спецификация | осциллограф OS-5020G | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЭЛТ | Размер и градуировка экрана | 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка с шагом 2 мм | |||||||||||
| Ускоряющий потенциал | + 1,9КV (отн. катода) | ||||||||||||
| Регулировка фокусировки | Есть | ||||||||||||
| Поворот луча | Есть | ||||||||||||
| Регулировка яркости | Есть | ||||||||||||
| Z-модуляция (по яркости) | Входной сигнал | Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости | |||||||||||
| Полоса пропускания | 0 - 2МГц | ||||||||||||
| Вход | открытый (DC) | ||||||||||||
| Входной импеданс | 1МОм 25пФ | ||||||||||||
| Максимальное входное напряжение | 30В (постоянное + пиковое) | ||||||||||||
| Вертикальное отклонение | Полоса пропускания (-3dB) | Открытый вход (DC) | 0 - 20МГц (нормальный режим), 0 - 7МГц (растянутый диапазон, x5) | ||||||||||
| Закрытый вход (AC) | 10Гц - 20МГц (нормальный режим), 10Гц - 7МГц (растянутый диапазон, x5) | ||||||||||||
| Режимы индикации сигнала | CH1, CH2, ADD, DUAL (параллельная развертка: 0,2S - 5mS на деление, последовательная развертка: 2mS - 0,2mS на деление) | ||||||||||||
| Коэффициент усиления | 5mV/дел. - 5V/дел. с шагом 1-2-5, плавная регулировка 1:2,5 х5 усиление: 1mV/дел. - 1V/дел. с шагом 1-2-5 | ||||||||||||
| Точность | нормальный режим: ±3%, режим увеличения (х5): ±5% | ||||||||||||
| Входной импеданс | 1МОм 25пФ | ||||||||||||
| Максимальное входное напряжение | Непосредственно на гнезда: 250В (пост. + импульсное) | ||||||||||||
| Режимы подачи сигнала на вход | DC-GND-AC | ||||||||||||
| Время нарастания входного сигнала | не более 17,5nS (для режима увеличения х5: не более 50nS) | ||||||||||||
| Уровень выходного сигнала CH1 | 20mV/дел. на сопротивлении 50 Ом: 0 - 10МГц | ||||||||||||
| Инверсия полярности | Только для CH2 | ||||||||||||
| Горизонтальное отклонение | Режимы развертки | Нормальный, X-Y, х10 | |||||||||||
| Время развертки | 0,2mS - 0,2S на деление, 19 режимов, шаг 1-2-5; плавная регулировка 1:2,5 | ||||||||||||
| Синхронизация сложных сигналов (hold off) | регулируемая | ||||||||||||
| Растяжка развертки | х10 (максимальная скорость развертки 20nS/деление) | ||||||||||||
| Точность | ±3%, (±5% в режиме растяжки сигнала) | ||||||||||||
| Синхронизация | Режимы синхронизации | Авто, Норм., TV-V, TV-H | |||||||||||
| Источник синхронизации | CH1, CH2, LINE, EXT | ||||||||||||
| Вход | AC (переменный) | ||||||||||||
| Полярность | + / - | ||||||||||||
| Чувствительность | режимы Avto, Norm. |
| |||||||||||
| режимы TV-V, TV-H | 1 деление или 1,0В ампл. | ||||||||||||
| Импеданс внешнего входа | 1МОм 30 пФ | ||||||||||||
| Максимальное входное напряжение | 250В (пост. + импульсное) | ||||||||||||
| Режим X-Y | Чувствительность | такая же, как для обоих каналов: X-оси (CH1) и Y-оси (CH2) | |||||||||||
| Полоса пропускания по оси X | DC - 500КГц (-3dB) | ||||||||||||
| Фазовый сдвиг X-Y | не более 3° (DC - 50КГц) | ||||||||||||
| Калибровка | Регулировка пробника | Меандр частотой около 1КГц (±20%), 0,5В (10%), скважность 40% - 50% | |||||||||||
| Генератор | Диапазон рабочих частот | 0,1Гц - 7МГц | |||||||||||
| Форма выходного сигнала | синусоидальная, треугольная, меандр, TTL уровни | ||||||||||||
| Стабильность сигнала по частоте | 0,5% (0,1Гц - 100КГц), 1% (свыше 100КГц) при прогреве 15 мин. | ||||||||||||
| Питание | Диапазон питающих напряжений |
| |||||||||||
| Частота питающей сети, потребление | 50/60Гц, 45Вт | ||||||||||||
| Физические параметры | Вес | 7,4КГ | |||||||||||
| Размеры | 320мм (ширина) х 140мм (высота) х 430мм (длина) | ||||||||||||
| Другое | Поставляемые принадлежности | Инструкция, предохранители 2шт., шнур питания, щупы 2шт. (дополнительно) | |||||||||||
