OS-5060A - Осциллограф — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
OS-5060A - Осциллограф выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. EZ DIGITAL — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.

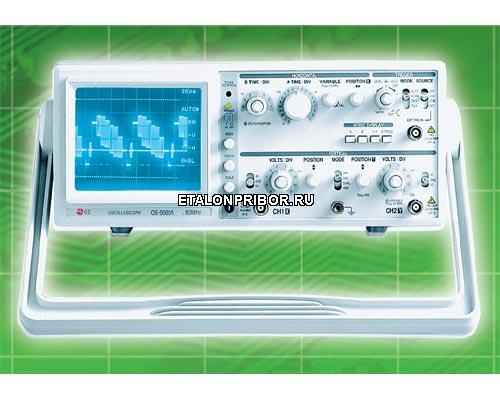

Осциллограф EZ Digital OS-5060A
Технические характеристики
Спецификация | осциллограф OS-5060A | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ЭЛТ | Размер и градуировка экрана | 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка с шагом 2 мм | |||||||||||
Ускоряющий потенциал | + 10КV (отн. катода) | ||||||||||||
Регулировка фокусировки | Есть | ||||||||||||
Поворот луча | Есть | ||||||||||||
Регулировка яркости | Есть | ||||||||||||
Z-модуляция (по яркости) | Входной сигнал | Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости | |||||||||||
Полоса пропускания | 0 - 3,5МГц | ||||||||||||
Вход | открытый (DC) | ||||||||||||
Входной импеданс | 25КОм - 30КОм (типовое) | ||||||||||||
Максимальное входное напряжение | 30В (постоянное + пиковое) | ||||||||||||
Вертикальное отклонение | Полоса пропускания (-3dB) | Открытый вход (DC) | 0 - 60МГц (нормальный режим), 0 - 20МГц (растянутый диапазон, x5) | ||||||||||
Закрытый вход (AC) | 10Гц - 60МГц (нормальный режим), 10Гц - 20МГц (растянутый диапазон, x5) | ||||||||||||
Режимы индикации сигнала | CH1, CH2, ADD, DUAL (параллельная развертка: 0,2S - 5mS на деление, последовательная развертка: 2mS - 0,1mS на деление) | ||||||||||||
Коэффициент усиления | 5mV/дел. - 5V/дел. с шагом 1-2-5, х5 усиление - 1mV/дел. - 1V/дел. с шагом 1-2-5 | ||||||||||||
Точность | нормальный режим: ±3%, режим увеличения (х5): ±5% | ||||||||||||
Входной импеданс | 1МОм 25пФ | ||||||||||||
Максимальное входное напряжение | Непосредственно на гнезда: 250В (пост. + импульсное) | ||||||||||||
Режимы подачи сигнала на вход | DC-GND-AC | ||||||||||||
Время нарастания входного сигнала | не более 5,8nS (для режима увеличения х5: не более 23nS) | ||||||||||||
Уровень выходного сигнала CH1 | 25mV/дел. на сопротивлении 50 Ом: 0 - 10МГц | ||||||||||||
Инверсия полярности | Только для CH2 | ||||||||||||
Горизонтальное отклонение | Режимы развертки/изображения | A, A с "подсветкой" по B, B с задержкой по A, B с задержкой по A и синхронизацией, X-Y | |||||||||||
Время развертки | A | 0,1mS - 0,2S на деление, 20 режимов, шаг 1-2-5; плавная регулировка 1:2,5 | |||||||||||
B | 0,1mS - 10mS на деление, шаг 1-2-5 | ||||||||||||
Синхронизация сложных сигналов (hold off) | регулируемая | ||||||||||||
Регулировка задержки развертки | 1 - 10 делений | ||||||||||||
Джиттер задержки развертки | менее 1: 20000 | ||||||||||||
Растяжка развертки | х10 (максимальная скорость развертки 10nS/деление) | ||||||||||||
Точность | ±3%, ±5% в диапазоне 0°С - 40°С | ||||||||||||
Синхронизация | Режимы синхронизации | Авто, Норм., TV-V, TV-H | |||||||||||
Источник синхронизации | CH1, CH2, LINE, EXT | ||||||||||||
Вход | AC (переменный) | ||||||||||||
Полярность | + / - | ||||||||||||
Чувствительность | режимы Avto, Norm. |
| |||||||||||
режимы TV-V, TV-H | 1 деление или 1,0В ампл. | ||||||||||||
Импеданс внешнего входа | 1МОм 30 пФ | ||||||||||||
Максимальное входное напряжение | 250В (пост. + импульсное) | ||||||||||||
Режим X-Y | Чувствительность | такая же, как для обоих каналов: X-оси (CH1) и Y-оси (CH2) | |||||||||||
Полоса пропускания по оси X | DC - 500КГц (-3dB) | ||||||||||||
Фазовый сдвиг X-Y | не более 3° (DC - 50КГц) | ||||||||||||
Калибровка | Регулировка пробника | Меандр частотой около 1КГц , 0,5В (3%), скважность 50% | |||||||||||
Питание | Диапазон питающих напряжений |
| |||||||||||
Частота питающей сети | 50/60Гц, 40Вт | ||||||||||||
Физические параметры | Вес | 7,7КГ | |||||||||||
Размеры | 320мм (ширина) х 140мм (высота) х 430мм (длина) | ||||||||||||
Другое | Поставляемые принадлежности | Инструкция, предохранители 2шт., шнур питания, щупы 2шт. (дополнительно) |
