MSO2012 - Осциллограф смешанных сигналов — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
MSO2012 - Осциллограф смешанных сигналов выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. TEKTRONIX — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
Цифровой осциллограф MSO2012: Полоса пропускания 100 МГц; 2 аналоговых канала и 16 цифровых; Дискретизация: до 1 ГГц (аналоговые каналы) / 1 ГГц (цифровые входы с D7-D0)/500 МГц (цифровые входы с D15-D8); Длина записи 1 миллионов точек на всех каналах.

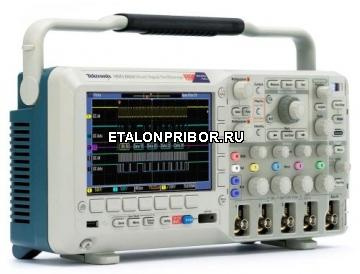

MSO2012 осциллограф TEKTRONIX
Осциллограф с цифровым люминофором серии MSO2012 – функциональный прибор для отладки аналого-цифровых схем
Области применения MSO2012
Технические характеристики
Система вертикального отклонения MSO2012 – аналоговые каналы
Число каналов MSO2012 | 2 |
Аналоговая полоса*1 (-3 дБ) | 100 МГц |
Расчетное время нарастания фронта | 3,5 нс |
Аппаратное ограничение полосы пропускания | 20 МГц |
Режим входа MSO2012 | Связь по постоянному току, связь по переменному току, земля |
Входное сопротивление | 1 МОм ±2 %, 11,5 пФ ±2 пФ |
Диапазон чувствительности | от 2 мВ/дел до 5 В/дел |
Вертикальное разрешение | 8 бит |
Макс. входное напряжение | 300 В (ср.кв.) с выбросами <450 В |
Погрешность усиления постоянного напряжения MSO2012 (с установленным смещением 0 В) | ±3 % для чувствительности от 10 мВ/дел до 5 В/дел, ±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел |
Диапазон смещения от 2 мВ/дел до 200 мВ/дел от >200 мВ/дел до 5 В/дел | ±1 В ±25 В |
Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) | >100:1 на частоте <100 МГц |
*1 Полоса пропускания 20 МГц при 2 мВ/дел для всех моделей
Система вертикального отклонения MSO2012 – цифровые каналы
Число каналов MSO2012 | 16 цифровых (от D15 до D0) |
Пороги | Общая настройка для группы из 8 каналов |
Выбор порога | TTL, CMOS, ECL, PECL, настраиваемый |
Диапазон настройки порога | ±20 В |
Максимальное входное напряжение | ±40 В |
Точность установки порога MSO2012 | ±(100 мВ + 3 % от установленного значения) |
Максимальный динамический диапазон входного сигнала | 80 В (ампл.) (зависит от установленного порога) |
Минимальный размах напряжения | 300 мВ (ампл.) |
Входное сопротивление MSO2012 | 101 кОм |
Входная емкость пробника | 8 пФ |
Вертикальное разрешение | 1 бит |
Система горизонтальной развертки MSO2012 – аналоговые каналы
Максимальная частота дискретизации MSO2012 | 1 Гвыб./с |
Минимальная длительность импульса MSO2012 | 7,0 нс |
Максимальная длина записи (все каналы) | 1 М точек |
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы) | 1 мс |
Диапазон скорости развертки | от 4 нс до 100 с |
Диапазон задержки развертки MSO2012 | от –10 дел до 5000 с |
Диапазон сдвига между каналами | ±100 нс |
Точность развертки MSO2012 | ±25 х 10-6 |
Система горизонтальной развертки MSO2012 – цифровые каналы
Максимальная частота дискретизации (при использовании любого из каналов D7-D0) | 1 Гвыб./с (разрешение 1 нс) |
Максимальная частота дискретизации (при использовании любого из каналов D15-D8) | 500 Мвыб./с (разрешение 2 нс) |
Максимальная длина записи MSO2012 | 1 М точек |
Минимальная длительность импульса | 5 нс |
Сдвиг каналов MSO2012 | 2 нс (ном.) |
Осциллографы с цифровым люминофором серии MSO2000 и DPO2000 – функциональные приборы для отладки аналого- цифровых схем
Возможность быстрого решения проблем
Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения сигналов и быстрой локализации проблем. Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем каналам, функцией запуска и декодирования сигалов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе.
Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов, что идеально подходит для отладки смешанных аналого-цифровых схем.
