RTH1004 - комплект — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.
RTH1004 - комплект выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. ROHDE&SCHWARZ — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.
Назначение:

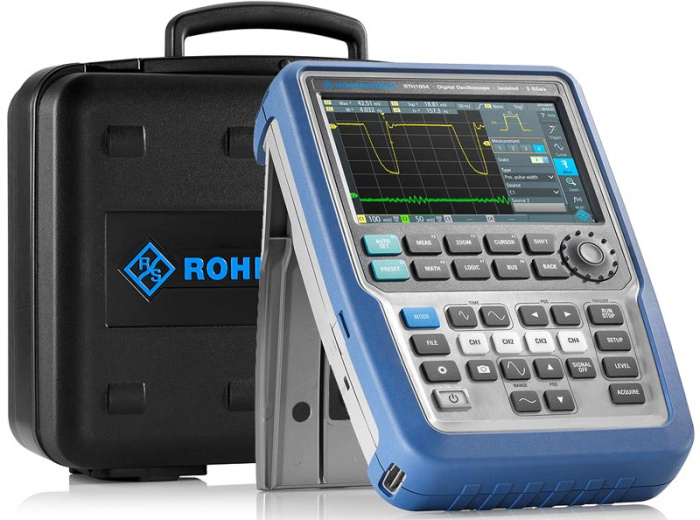

Комплект RTH1004 PLUS включает в себя в штатной поставке: портативный осциллограф R&S® Scope Rider RTH1004, встроенный модуль беспроводных сетей (R&S® RTH-K200), возможность дистанционного управления через веб-интерфейс (R&S® RTH-K201), жесткий защитный транспортный кейс (R&S®RTH-Z4).
Компактный корпус, питание от батареи и возможность дистанционного управления позволяют использовать осциллограф R&S® Scope Rider RTH1004 не только в лаборатории, но и в "полевых" условиях.
Жесткий защитный транспортный кейс R&S® RTH-Z4 позволяет надежно защитить прибор от повреждений и обеспечить удобство при его перевозке. Кроме того, в него можно положить необходимые аксессуары, что даст надежную гарантию их сохранения от потери.
Особенности:
|
* - дополнительная опция |
Встроенный модуль беспроводных сетей и веб-сервер обеспечивают удобное дистанционное управление осциллографом R&S® RTH1004. Экран осциллографа и интерфейс пользователя отображаются в окне браузера. Все настройки можно задать на ПК. Осциллографом R&S® RTH1004 можно управлять практически с любого портативного устройства (ноутбука, планшета и даже смартфона) без необходимости установки дополнительного программного обеспечения.
|
Логический анализатор, чьи цифровые сигналы коррелированы во времени с аналоговыми сигналами. Их можно анализировать с помощью 8-битного логического пробника, который изолирован от аналоговых входных каналов. Цифровой логический пробник (опция смешанных сигналов) имеет полосу пропускания до 250 МГц, дискретизацию 1,25 Гвыб/с и настраиваемые пороги.
Анализатор протоколов активируется при помощи программных опций, Он позволяет прибору захватывать и декодировать наиболее часто используемые сигналы последовательных шин таких, как I2C / SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN.
Регистратор данных позволяет контролировать измерения до четырех основных параметров со скоростью 1, 2 или 5 измерений в секунду, а также записывать статистические данные с метками времени. Благодаря большому объему памяти в 2 млн отсчетов на канал прибор может вести запись до 23 дней.
В двухканальных моделях осциллографа из комплекта RTH1002 PLUS встроен изолированный цифровой мультиметр с разрешением 10000 отсчетов. Он позволяет проводить измерения постоянного и переменного напряжения, суммы постоянного и переменного напряжений, сопротивления, целостности цепи и емкости, а также тока или температуры при использовании подходящих шунтов. Четырехканальная версия прибора из комплекта RTH1004 PLUS оснащена функцией цифрового вольтметра на каждом входном канале.
Анализатор гармоник обеспечивает автоматический анализ гармоник для двух (RTH1002) или четырех (RTH1004) входных каналов. Автоматически определяет базовую частоту, измеряет коэффициент гармонических искажений относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR), а также уровень, фазу и частоту каждой гармоники.
Анализатор спектра, реализуемый при помощи опции R&S® RTH-K18, позволяет проводить многоканальный анализ спектра в широком динамическом диапазоне без паразитных составляющих и без проблем идентифицировать даже слабые сигналы.
Частотомер - двухканальный счетчик частоты с разрядностью до 7 знаков. Уникальность решения, по сравнению автономными счетчиками, заключается в том, что канал 2 может быть использован в качестве опорного, используя любой высокоточный внешний тактовый сигнал.
Характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 200 МГц | ||||
| Количество каналов | 4 изолированных канала | ||||
| Регистрация | Режим | Обычный Пиковый детектор Усреднение (2...8192 осциллограмм) Высокое разрешение Огибающая | |||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с; 2,5 млрд отсчетов/с (2 активных канала) 1,25 млрд отсчетов/с (4 активных канала) | ||||
| Вход | Связь по входу | открытый, закрытый | |||
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | ||||
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 | ||||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек | |||
| Интерполятор | sin(x)/x | ||||
| Глубина записи | ≤20 мВ/дел 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая); 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая); 3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая); | ||||
| ≥50 мВ/дел 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | |||||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | ||||
| Погрешность временной базы | ±10 ppm | ||||
| Задержка между каналами | ±100 нс | ||||
| Режимы | Y-T, X-Y, zoom, FFT, самописец | ||||
| Параметры вертикальной системы | Вертикальное разрешение | 9 бит 10 бит (ADC режим) | |||
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | ||||
| Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) | ||||
| Низкочастотный предел | ≤8 Гц ( на входе BNC) | ||||
| Время нарастания | ≤1,75 нс | ||||
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) | ||||
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5%смещения | ||||
| Изоляция между каналами | >40 дБ | ||||
| Измерения и анализ осциллограмм | Курсорные | ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто | |||
| Автоматические | 33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности | ||||
| Отображение | 4 измерения одновременно | ||||
| Частотомер (опция R&S® RTH-K33) | Разрядность | 7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) | |||
| Количество каналов | 2 | ||||
| Источник | аналоговые каналы | ||||
| Частотный диапазон | 10 Гц...220 МГц | ||||
| Статистика | максимальное, минимальное, среднее | ||||
| Связь по входу | AC | ||||
| Математические операции | A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, FFT | ||||
| БПФ (FFT окна) | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический | ||||
| Цифровой вольтметр | Функции измерения: напряжение DC, ACскз, DC+ACскз Фиксация максимальных, минимальных, средних значений Источник: аналоговые каналы Разрешение: 3 разряда, 999 отсчетов Количество измерений: до 4 | ||||
| Тестирование по маске | Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 | ||||
| Самописец | Количество каналов регистратора - 4 | ||||
| Источник | режим осциллографа: 4 осциллограммы одновременно режим вольтметра: 4 измерения режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика | ||||
| Временная развертка | 5 с/дел или 4 дня/дел | ||||
| Скорость измерения | 1/2/5 измерений /с | ||||
| Глубина записи | 2 М отсчетов /канал | ||||
| Декодирование | I2C / SPI (опция R&S® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S® RTH-K3) CAN-FD (опция R&S® RTH-K9) SENT (опция R&S® RTH-K10) | ||||
Логический анализатор (опция R&S® RTH-B1)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип дисплея | диагональ 7", емкостной сенсорный |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Послесвечение | 50 мс ~ 10 с, бесконечно |
| Габаритные размеры | 201 мм × 293 мм × 74 мм (Ш*В*Г) |
| Вес | Около 2,4 кг |
Комплектация:
- Осциллограф
- Пробник напряжения 500 МГц, 10:1, 600 В CAT IV для каждого входного канала
- Источник питания с вилками для ЕС, Великобритании и США
- Аккумуляторная батарея
- Ремешок
- Модуль беспроводной сети (R&S® RTH-K200)
- Опция дистанционного управления через веб-интерфейс (R&S® RTH-K201)
- Жесткий защитный транспортный кейс
