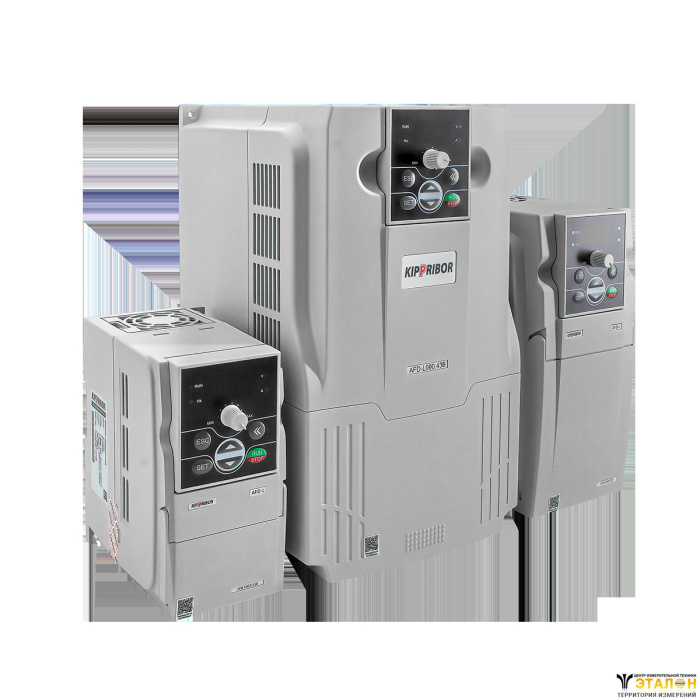

AFD-L – общепромышленные преобразователи частоты, подходящие для большинства задач по управлению трёхфазными асинхронными электродвигателями.
Линейка отличается высокой легкостью ввода и удобным интерфейсом, а также доступной ценой, что делает данную серию универсальным инструментом для управления электроприводом.
Преимущества серии AFD-L:
- Векторное бессенсорное и скалярное управление.
- Съемная панель оператора в комплекте.
- Возможность вынести панель оператора на дверцу шкафа, при этом соединение осуществляется стандартным кабелем с разъемами RJ45.
- Крепление на DIN-рейку (до 2,2 кВт).
- ПИД-регулятор.
- Интерфейс RS-485 с протоколом Modbus.
- Дискретные и аналоговые входы и выходы.
- Встроенный ПЛК.
- Тормозной прерыватель, возможность подключения тормозных резисторов.
- Наличие всех необходимых защитных функций: от перегрузки ПЧ по току, высокого и низкого напряжения, от перегрева ПЧ, коротких замыканий, потери обратной связи.
- Быстросъемный вентилятор для удобной очистки.
Основные технические характеристики
Параметр | Значение |
Питающая сеть | 1 фаза 180…260 В (модели 0,4…7,5 кВт) 3 фазы 300…460 В (модели 0,75…9 кВт) |
Выходное напряжение | 3 фазы 0…250 В 3 фазы 0…500 В |
Выходная частота | 0…400 Гц |
Режим управления | Скалярное U/f с установкой трех точек SVC бессенсорное векторное управление |
Перегрузочная способность | 150 % в течение 60 секунд |
Встроенные источники питания | 24 В, 50 мА 10 В, 20 мА |
Момент торможения через встроенный тормозной ключ | 20 % без внешнего тормозного резистора 100 % с использованием внешнего тормозного резистора |
Локальная панель оператора | Съемная, коннектор RJ45 Встроенный потенциометр Настройка, монитор параметров, отображение кода ошибки |
Интерфейс | RS-485 с поддержкой протокола Modbus |
Цифровые входы | 4 (сух. контакт / NPN) |
Аналоговые входы | 1 (4…20 мА / 0…10 В) |
Цифровые выходы | 1 релейный (~250 В, 1 А) 1 транзисторный (="24 В, 150 мА) |
Аналоговые выходы | 1 (0…10 В) |
Встроенные регуляторы | ПИД-регулятор Встроенный ПЛК (программный автомат) |
Класс защиты корпуса | IP20 |
Диапазон рабочих температур | -10…+40 ºСпри влажности < 90% |
Температура при хранении и транспортировке | -20...+60 °C |
Длина моторного кабеля (без внешнего дросселя) | < 30 м |
Таблица номинальных значений выходных токов
Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
AFD-L004.21B | 1 фаза ~220 В | 3 | 0,4 |
AFD-L007.21B | 5 | 0,75 | |
AFD-L015.21B | 7,5 | 1,5 | |
AFD-L022.21B | 10 | 2,2 | |
AFD-L030.21B | 14 | 3,0 | |
AFD-L040.21B | 16 | 4,0 | |
AFD-L055.21B | 25 | 5,5 | |
AFD-L075.21B | 33 | 7,5 | |
AFD-L007.43B | 3 фазы ~380 В | 2,5 | 0,75 |
AFD-L015.43B | 4,5 | 1,5 | |
AFD-L022.43B | 5,5 | 2,2 | |
AFD-L030.43B | 7,5 | 3,0 | |
AFD-L040.43B | 9,5 | 4,0 | |
AFD-L055.43B | 13 | 5,5 | |
AFD-L075.43B | 17 | 7,5 | |
| AFD-L090.43B | 21 | 9,0 |
Схемы подключения
Комплект поставки
- Преобразователь частоты
- Съемная локальная панель оператора
- Руководство по эксплуатации
- Паспорт
- Гарантийный талон
