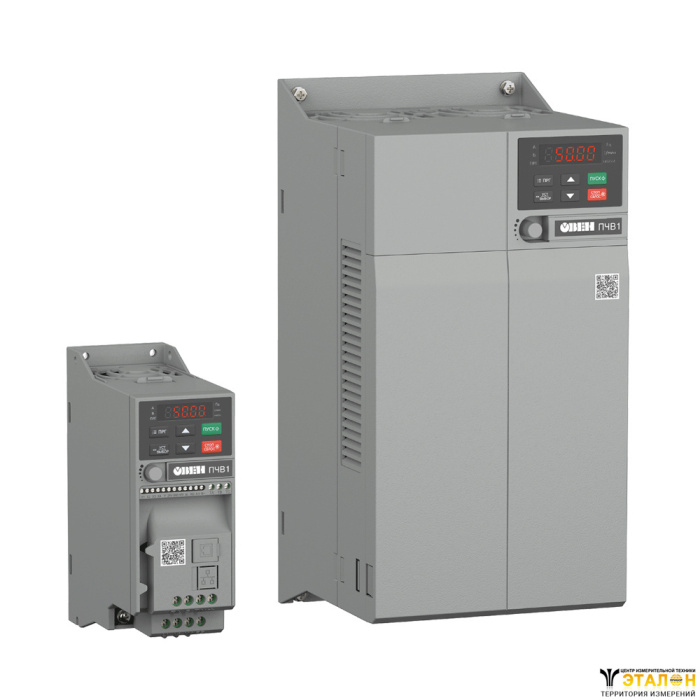

ПЧВ1-11К-В
Цена:
59 640
₽
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Удобный монтаж вплотную без зазоров.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
Основные функции преобразователей частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
- Выходная частота до 600 Гц.
- Точность поддержания скорости до 0,5 % от фактической.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.
Основные технические характеристики
Параметр | Значение |
Питающая сеть | 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
Выходное напряжение | 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
Выходная частота | 0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении |
Режим управления | Скалярное U/f с установкой трех точек SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
Перегрузочная способность | 1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с |
Момент торможения через встроенный тормозной ключ | 20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора |
Локальная панель оператора | Настройка, мониторинг параметров, отображение кода ошибки |
Интерфейс | RS-485 |
Цифровые входы | 4 (сухой контакт) |
Аналоговые входы | 1 (0/4…20 мА и 0…10 В) |
Цифровые выходы | 1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC) 1 транзисторный (="24 В, 50 мА) |
Аналоговые выходы | 1 (0…10 В, 0/4…20 мА) |
Встроенные регуляторы | ПИД-регулятор Встроенный ПЛК (программный автомат) |
Класс защиты корпуса | IP20 |
Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
Температура при хранении и транспортировке | -30...+60 °C |
Длина моторного кабеля (без внешнего дросселя) | <100 м |
Таблица номинальных значений выходных токов
Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| ПЧВ1-К75-А [М01] | 1 фазы ~220 В | 4,0 | 0,75 |
| ПЧВ1-1К5-А [М01] | 7,0 | 1,5 | |
| ПЧВ1-2К2-А [М01] | 10,0 | 2,2 | |
| ПЧВ1-К75-В [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ1-1К5-В [М01] | 4,0 | 1,5 | |
| ПЧВ1-2К2-В [М01] | 5,0 | 2,2 | |
| ПЧВ1-4К0-В [М01] | 9,5 | 4,0 | |
| ПЧВ1-5К5-В [М01] | 13,0 | 5,5 | |
| ПЧВ1-7К5-В [М01] | 17,0 | 7,5 | |
| ПЧВ1-11К-В [М01] | 25,0 | 11,0 | |
| ПЧВ1-15К-В [М01] | 32,0 | 15,0 | |
| ПЧВ1-18К-В [М01] | 38,0 | 18,5 | |
| ПЧВ1-22К-В [М01] | 45,0 | 22,0 |
Схемы подключения
![Схема электрических соединений ПЧВ1 [М01]](/files/items/0/e16ab3738325f45f527611755dde35cb.svg "Схема электрических соединений ПЧВ1 [М01]")
Комплект поставки
- Преобразователь частоты
- Встроенная локальная панель оператора
- Руководство по эксплуатации
- Паспорт
- Гарантийный талон
