ПД100И-ДА0,6-175-0,5-2-ЕХD

Цена:
41 304
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

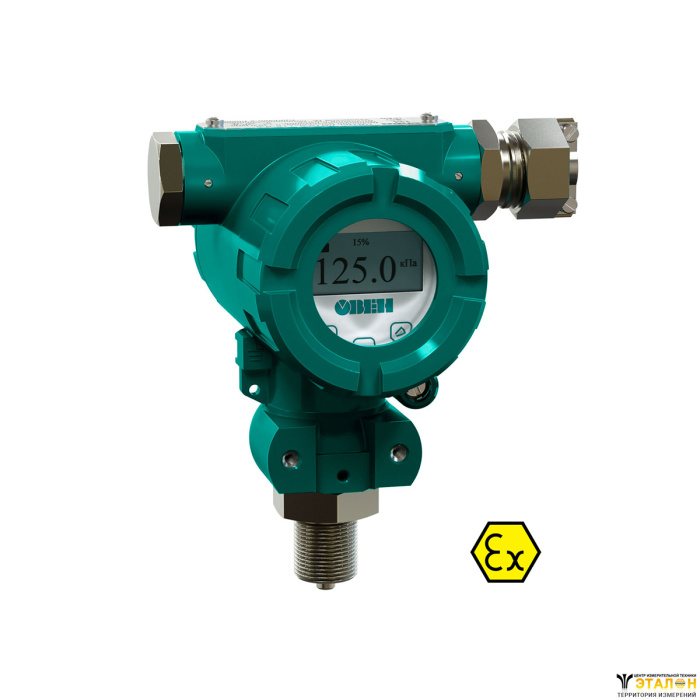

Датчики ОВЕН ПД100И моделей 115/125/175/185-2-EXD представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, «полевым» корпусом, матричным ЖК-индикатором, с температурным диапазоном работы от -20 до +70 °С, кнопками для перенастройки диапазона до 1:5 и корректировки точки «нуля» до +20 %.

Модели ПД100И-1х5-2-EXD производятся в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II.

В преобразователях применён высокостабильный сенсор, ввариваемый в штуцер лазерной сваркой. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом. Межповерочный интервал составляет 5 лет для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцеры с резьбой М20×1,5, G 1/2, G 1/4, G 1/2 с торцевой мембраной.

Датчики моделей ПД100И-1х5-2 предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.

  • Измеряемые давления нейтральных к нержавеющим сталям AISI 316L и AISI 304S сред:
    • ДИ (избыточное): 0,04 / 0,1 / 0,25 / 0,6 / 1,0 / 4,0 МПа;
    • ДВ (вакуумметрическое): 0,04 / 0,1 МПа;
    • ДИВ (избыточно-вакуумметрическое): 0,03 / 0,1 / 0,3 / 0,5 / 0,8 / 2,4 МПа;
    • ДА (абсолютное): 0,1 / 0,25 / 0,6 / 1,0 / 2,5 МПа.
  • Графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
  • Возможность перенастройки диапазона измерений до 1:5 и корректировки точки 4 мА («нуля») с кнопок под индикатором «вверх» до 1/5 ВПИ.
  • Межповерочный интервал:
    • 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
    • 4 года – для датчиков с погрешностью 0,25 % ВПИ.
  • Взрывозащита «взрывонепроницаемая оболочка» 1 Ex d IIC T6 Gb – опционально в том числе с ЖКИ.
  • Присоединение к процессу выполнено без уплотнений – сенсор вварен в штуцер лазерной сваркой.
  • Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
  • Дополнительная температурная погрешность не более 0,05 % на 10 °С в диапазоне от -40 до +80 °С.
  • Выбор размерности измеряемой величины: МПа, кПа, Па, %ВПИ, мм вод. ст., м вод. ст., мбар, бар, psi, кгс/см2.
  • Перегрузочная способность – не менее 200 % ВПИ.
  • Степень защиты корпуса – IP65.

Основные технические характеристики

Наименование

Значение

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 или 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

–40…+100 °С

Напряжение питания

12…36 В постоянного тока (номинальное 24 В)

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Максимальный потребляемый ток

не более 3,4 мА

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Защита от подачи напряжения питания обратной полярности

есть

Степень защиты корпуса

IP65

Устойчивость к климатическим воздействиям

УХЛ3.1

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Диапазон рабочих температур измеряемой среды

–40…+100 °С

Диапазон рабочих температур окружающего воздуха

–40…+80 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

5 лет / 4 года

Методика поверки

КУВФ.406230.100 МП1

Вес без упаковки / в упаковке

2,5 кг / 3,0 кг

Штуцер для подключения давления

М20×1,5, ГОСТ 2405
G 1/2 B DIN EN 837

G 1/4 E DIN 3852

G 1/2 «торцевая мембрана»

Тип электрического соединителя

кабельный ввод М20×1,5 в полевой корпус

Габаритные размеры ПД100И-EXD

(133×154×114) ± 1 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ

Условия эксплуатации

Диапазон температуры измеряемой среды: от -40 до +100 °С.

Температура окружающего воздуха: от -40 до +80 °С.

Относительная влажность воздуха: до 85 % при +35 °С и более низких температурах без конденсации влаги

Атмосферное давление: от 84,0 до 106,7 кПa.

Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S.

Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору.

Схемы подключения

Схемы подключения ПД100И-115

Габаритный чертеж
Варианты выполнения присоединительной резьбы штуцера

Комплект поставки

  • Преобразователь давления ПД100И
  • Комплект крепёжных и уплотнительных элементов
  • Паспорт и гарантийный талон
  • Краткое руководство
