ПД100И-ДГ0,6-167-0,5.200
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

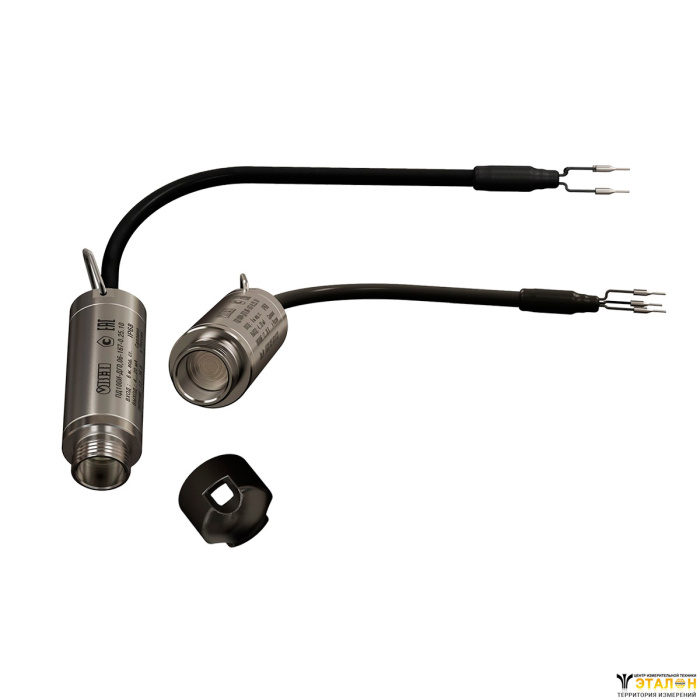

Датчики ОВЕН ПД100И модели 167 представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.
Преобразователи данной модели применяются в системах измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах. Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м вод. ст.
- Перегрузочная способность не менее 200 % ВПИ.
- Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
- Степень защиты корпуса датчика давления – IP68.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | 0…+60 °С |
Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Максимальная потребляемая мощность | не более 0,9 Вт |
Защита от подачи напряжения питания обратной полярности | есть |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Степень защиты корпуса | IP68 |
Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 5 лет / 4 года |
Методика поверки | КУВФ.406230.100 МП |
Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
Штуцер (без защитного колпачка) | M20×1,50 «открытый порт» |
Тип электрического соединителя | кабель гидрометрический (неразъёмно) |
Габаритный размер (без кабеля), не более | 92×27 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
Схемы подключения
Комплект поставки
- Преобразователь давления ПД100И
- Паспорт и гарантийный талон
- Краткое руководство по эксплуатации
