ПД100И-ДИ0,1-115-0,25-2-ЕХD
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

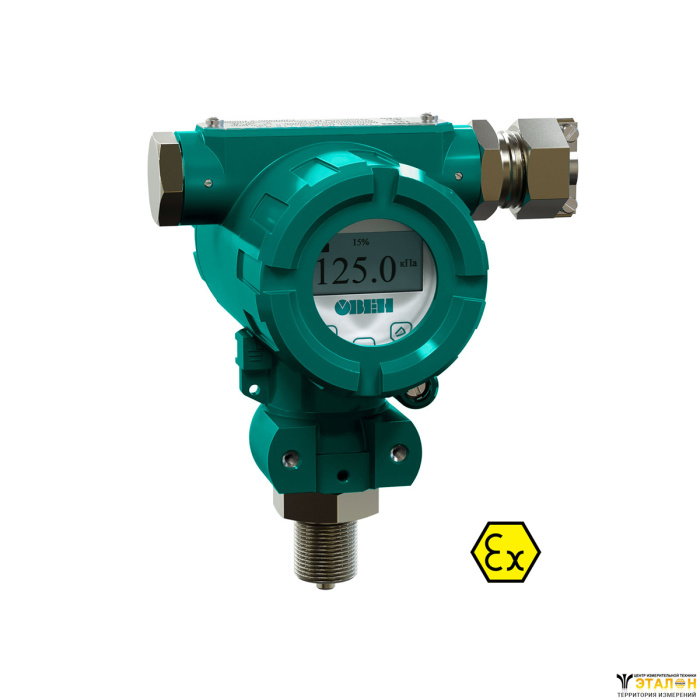

Датчики ОВЕН ПД100И моделей 115/125/175/185-2-EXD представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, «полевым» корпусом, матричным ЖК-индикатором, с температурным диапазоном работы от -20 до +70 °С, кнопками для перенастройки диапазона до 1:5 и корректировки точки «нуля» до +20 %.
Модели ПД100И-1х5-2-EXD производятся в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II.
В преобразователях применён высокостабильный сенсор, ввариваемый в штуцер лазерной сваркой. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом. Межповерочный интервал составляет 5 лет для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцеры с резьбой М20×1,5, G 1/2, G 1/4, G 1/2 с торцевой мембраной.
Датчики моделей ПД100И-1х5-2 предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
- Измеряемые давления нейтральных к нержавеющим сталям AISI 316L и AISI 304S сред:
- ДИ (избыточное): 0,04 / 0,1 / 0,25 / 0,6 / 1,0 / 4,0 МПа;
- ДВ (вакуумметрическое): 0,04 / 0,1 МПа;
- ДИВ (избыточно-вакуумметрическое): 0,03 / 0,1 / 0,3 / 0,5 / 0,8 / 2,4 МПа;
- ДА (абсолютное): 0,1 / 0,25 / 0,6 / 1,0 / 2,5 МПа.
- Графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
- Возможность перенастройки диапазона измерений до 1:5 и корректировки точки 4 мА («нуля») с кнопок под индикатором «вверх» до 1/5 ВПИ.
- Межповерочный интервал:
- 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
- 4 года – для датчиков с погрешностью 0,25 % ВПИ.
- Взрывозащита «взрывонепроницаемая оболочка» 1 Ex d IIC T6 Gb – опционально в том числе с ЖКИ.
- Присоединение к процессу выполнено без уплотнений – сенсор вварен в штуцер лазерной сваркой.
- Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
- Дополнительная температурная погрешность не более 0,05 % на 10 °С в диапазоне от -40 до +80 °С.
- Выбор размерности измеряемой величины: МПа, кПа, Па, %ВПИ, мм вод. ст., м вод. ст., мбар, бар, psi, кгс/см2.
- Перегрузочная способность – не менее 200 % ВПИ.
- Степень защиты корпуса – IP65.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Максимальный потребляемый ток | не более 3,4 мА |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Защита от подачи напряжения питания обратной полярности | есть |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 5 лет / 4 года |
Методика поверки | КУВФ.406230.100 МП1 |
Вес без упаковки / в упаковке | 2,5 кг / 3,0 кг |
Штуцер для подключения давления | М20×1,5, ГОСТ 2405 G 1/4 E DIN 3852 G 1/2 «торцевая мембрана» |
Тип электрического соединителя | кабельный ввод М20×1,5 в полевой корпус |
Габаритные размеры ПД100И-EXD | (133×154×114) ± 1 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
Условия эксплуатации
Диапазон температуры измеряемой среды: от -40 до +100 °С.
Температура окружающего воздуха: от -40 до +80 °С.
Относительная влажность воздуха: до 85 % при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление: от 84,0 до 106,7 кПa.
Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S.
Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору.
Схемы подключения
Комплект поставки
- Преобразователь давления ПД100И
- Комплект крепёжных и уплотнительных элементов
- Паспорт и гарантийный талон
- Краткое руководство
