ПД100-ДИ0,025-115-1,5-ЕХD
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Датчики серии ПД100-ДИ/ДВ/ДИВ-115-0,25/0,5-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.

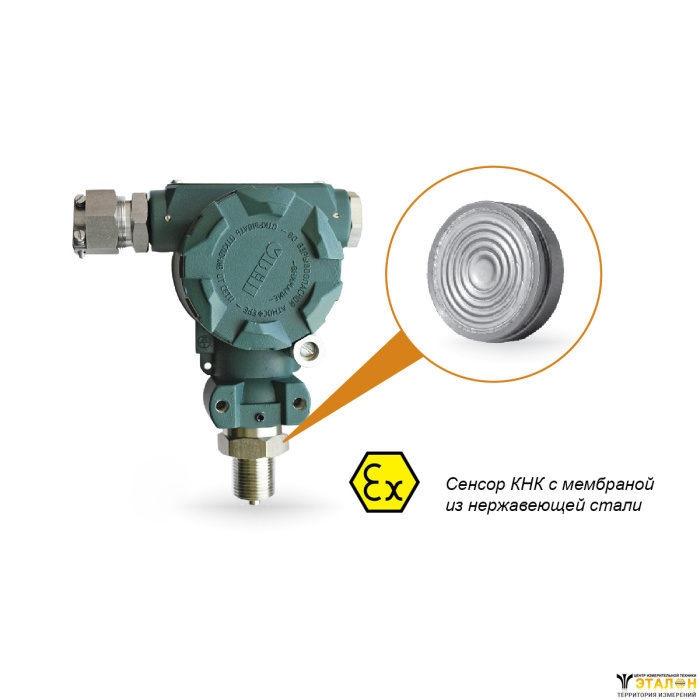

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность – соответственно, точность преобразования.
Датчики ПД100-ДИ/ДИВ/ДВ-115-0,25/0,5-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности, требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы, нефтепромыслы, объекты транспортировки и переработки нефти, НПЗ, и т.п.
- измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости).
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- верхний предел измеряемого давления (ВПИ) – от 10 кПа до 40 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- класс точности – 0,25; 0,5; 1,5 % ВПИ.
- взрывозащита «взрывонепроницаемая оболочка» 1 EX D IIC T6 Gb.
- степень защиты корпуса преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
Исполнение по взрывозащите | "Взыронепроницаемая оболочка" 1Exd IICT6Gb |
Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…36 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 2 года |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 1,0 кг / 1,5 кг |
Штуцер для подключения давления | M20×1,5 по ГОСТ 2405-88 (черт. 20), G1/2, G1/4 |
Тип электрического соединителя | Кабельный ввод под бронированный кабель 6-10 мм, диаметр брони 10-15 мм |
Габаритный размер | не более 155×100 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
Схемы подключения
Схема подключения преобразователя давления ПД100-EXD к внешним устройствам
Комплект поставки
- Преобразователь давления ПД100
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная - 2 шт.
