ПД180-ДИВ0,3-0,25-ST-34-И1-А1
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

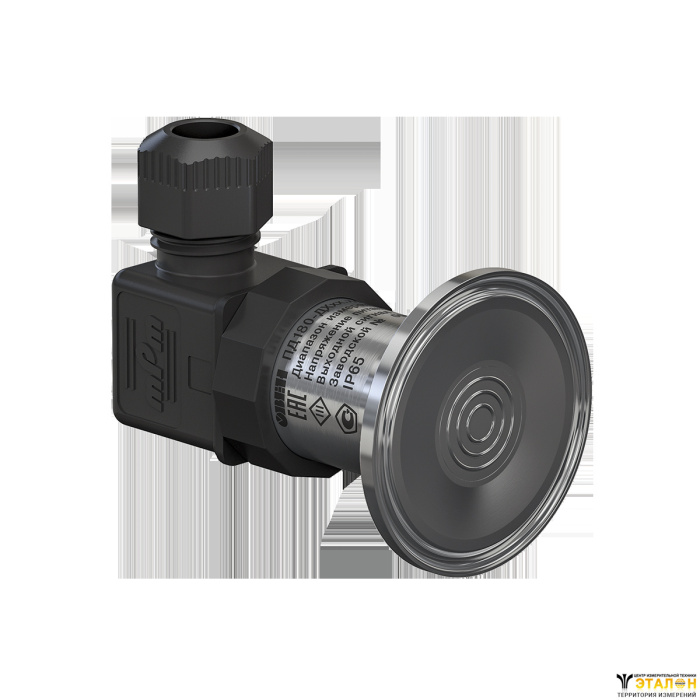

Малогабаритный датчик ПД180 представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали, с широким набором гигиенических присоединений Clamp и молочная гайка (муфта).
Преобразователь давления ПД180 предназначен для применения в пищевом и фармацевтическом производствах, мазутохранилищах, химическом производстве. Отсутствие скрытых полостей в используемых гигиенических присоединениях позволяет датчику работать в производственных процессах, где исключены «мёртвые зоны» для санобработки внутренних полостей и где используются вязкие или полимеризующиеся среды.
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,04 до 1,6 МПа.
- Тип измеряемого давления – избыточное (ДИ, вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
Стандартный срок производства 15 рабочих дней.
Основные технические характеристики
Наименование | Значение |
Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
Основная приведенная погрешность | 0,25 %; 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | -40…+100 °С |
Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
Сопротивление нагрузки | 0…1,6 кОм (в зависимости от напряжения питания) |
Максимальная потребляемая мощность | не более 0,9 Вт |
Защита от подачи напряжения питания обратной полярности | есть |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Степень защиты корпуса | IP65 |
Диапазон рабочих температур окружающего воздуха | –20…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | Сертификат СИ на стадии получения |
Методика поверки | КУВФ.406230.100 МП |
Вес датчика без упаковки / в упаковке | 0,3 кг / 0,4 кг |
Присоединение к измеряемому процессу |
|
Тип электрического соединения | электроразъём EN 175301-803 форма А (DIN 43650 A) |
Габаритный размер, не более | 92×27 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Давление перегрузки разрушения | не менее 400 % от ВПИ |
Схемы подключения
Габаритные размеры
Монтаж
Схема подключения
Комплект поставки
- Преобразователь давления ПД180
- Краткая инструкция
- Паспорт и гарантийный талон
- Прокладка уплотнительная – 1 шт.
