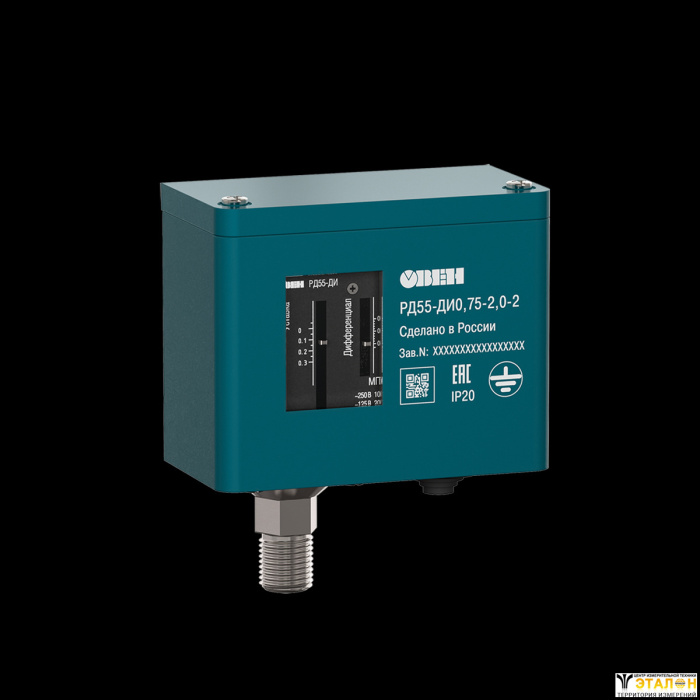

РД55-ДИ представляет собой механическое реле избыточного давления. Реле предназначено для управления аварийной сигнализацией путем переключения электрической цепи при падении давления в системе. Порог срабатывания реле и дифференциал настраивается пользователем.
Реле давления РД55-ДИ применяется для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.
Купить реле избыточного давления можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.
Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси.
Параметр | Значение | ||||||
Общие характеристики | |||||||
| РД55-ДИ0,3 | РД55-ДИ0,75 | РД55-ДИ1,4 | ||||
Диапазон задаваемой уставки избыточного давления (Руст.) | -0,05...0,3 МПа | -0,02…0,75 МПа | 0,2…1,4 МПа | ||||
Диапазон задания дифференциала (Рдиф.) | 35...150 кПа | 70...400 кПа | 100...400 кПа | ||||
Максимальное рабочее давление | 1,65 МПа | 2,0 МПа | 2,0 МПа | ||||
Характеристики контактной группы реле | |||||||
Тип управляющего выхода | Однополюсный перекидной контакт SPDT | ||||||
Максимальный ток при напряжении переменного тока 125 VAC | Полная нагрузка: 20 А Пусковой ток: 72 А | ||||||
Максимальный ток при напряжении переменного тока 250 VAC | Полная нагрузка: 10 А Пусковой ток: 72 А | ||||||
Максимальный ток при напряжении постоянного тока 24 VDC | Полная нагрузка: 8 А Пусковой ток: 64 А | ||||||
Конструктивные параметры | |||||||
Подвод давления к прибору | G1/2’’; G1/4’’ | ||||||
Степень защиты по ГОСТ 14254 | IP20 | ||||||
Масса прибора, не более | Без упаковки: 400 г С упаковкой: 450 г | ||||||
Материалы | |||||||
Материал корпуса | Гальвалюм | ||||||
Материал штуцеров | Никелированная латунь | ||||||
Материал крышки | Пластик | ||||||
Характеристики надежности | |||||||
Срок службы, не менее | 5 лет | ||||||
Условия эксплуатации | |||||||
Температура измеряемой среды | -40…+120 °С | ||||||
Температура окружающей среды | -40…+65 °С | ||||||
Относительная влажность, не более | 85 % (при +25 °С) | ||||||
Атмосферное давление | 84...106,7 кПа |
