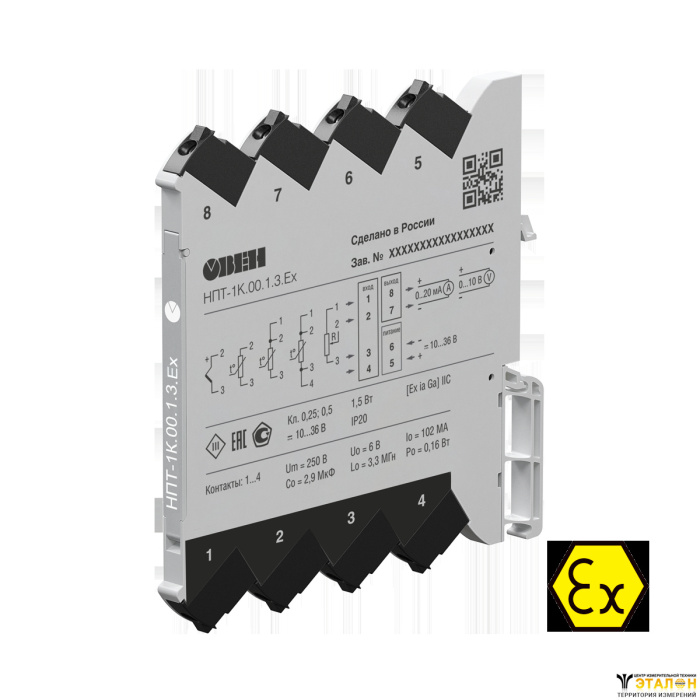

НПТ-1К.Ех активный барьер искрозащиты 0 Ex ia IIC с гальванической развязкой
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Активный барьер искрозащиты ОВЕН НПТ-1К.Ех обеспечивает безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Данное устройство объединяет в одном компактном корпусе барьер искрозащиты и нормирующий преобразователь. Преимуществом этого типа барьеров искробезопасности является наличие гальванической развязки, благодаря чему не требуется заземление, а надежность системы и «помехоустойчивость» повышается.
При этом применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
- Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Встроенный барьер искрозащиты с взрывоопасными зонами 0 Ex ia IIC.
- Гальваническая развязка входных измерительных цепей относительно цепей питания и выходных цепей формирования тока.
- Выходной сигнал активный, не требует внешнего источника питания.
- Высокая точность преобразования – 0,1 %.
- Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Высокая надежность. Соответствие ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Компактный корпус: ширина 6,1 мм.
Основные технические характеристики
Характеристика | Параметр |
Характеристики питания прибора | |
Номинальное значение напряжения питания постоянного тока | 24 В |
Диапазон допустимых напряжений питания постоянного тока | 10…36 В |
Гальваническая развязка питания от входов/выходов | 2500 В |
Тип подключения питания | Отдельными проводами |
Характеристики датчиков и входных сигналов | |
Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») |
Схема подключения ТС | 2, 3, 4-w |
Гальваническая развязка домена «входы» от домена «выходы» | 2500 В |
Характеристики выходных сигналов | |
Номинальный диапазон выходного сигнала преобразователя | 4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В |
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В |
Функция преобразования входных сигналов | Линейная |
Допустимое сопротивление нагрузки, Ом | для мА не более 480 для В не менее 1000 |
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин |
Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек |
Питание выходного сигнала | От встроенного источника |
Метрологические характеристики | |
Основная приведенная погрешность преобразования, не более: | |
– при работе с ТС | 0,25 % |
– при работе с ТП | 0,5 % |
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | |
– при работе с ТС | 0,125 % |
– при работе с ТП | 0,25 % |
Характеристики конструкции | |
Габаритные размеры | (6,1×113×115) ±1 мм |
Степень защиты корпуса | IP20 |
Степень защиты клемм | IP20 |
Масса в упаковке, не более | 200 г |
Условия эксплуатации | |
Диапазон рабочих температур | -40…+70 °С |
Относительная влажность воздуха, не более | 95 % |
Атмосферное давление | 84…106,7 кПа |
Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 |
Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 |
Параметры взрывозащиты | |
Маркировка | 0 Ex ia IIC «T6…Т4» Ga |
Максимальные значения для подключения по цепи датчика | Uo=6 В Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В |
Максимальные значения для подключения по цепи выходного сигнала | - |
Характеристики датчиков
Термометры сопротивления по ГОСТ 6651 | ||
Диапазон преобразования | ||
Макс. | Мин.* | |
Cu50 | -50…+200 оС | 50 оС |
50М | -180…+200 оС | 50 оС |
Pt50 | -200…+750 оС | 100 оС |
50П | -200…+750 оС | 100 оС |
Сu100 | -50…+200 оС | 50 оС |
100M | -180…+200 оС | 50 оС |
Pt100 | -200…+750 оС | 100 оС |
100П | -200…+750 оС | 100 оС |
100H | -60…+180 оС | 50 оС |
Pt500 | - | - |
500П | - | - |
Pt1000 | - | - |
1000П | - | - |
Термопары по ГОСТ Р 8.585 | ||
TХК (L) | –200…+800 °С | 400 оС |
TЖК (J) | –200…+1200 °С | 500 оС |
TНН (N) | –200…+1300 °С | 500 оС |
TХА (К) | –200…+1300 °С | 500 оС |
TПП (S) | 0…+1750 °С | 400 оС |
TПП (R) | 0…+1750 °С | 500 оС |
ТПР (В) | +200…+1800 °С | 700 оС |
TВР (А-1) | 0…+2500 °С | 600 оС |
ТВР (А-2) | 0…+1800 °С | 600 оС |
ТВР (А-3) | 0…+1800 °С | 600 оС |
ТМК (Т) | –200…+400 °С | 300 оС |
Термопары по DIN 43710 | ||
Typ L | –200…+900 оС | 400 оС |
Потенциометр | ||
R<1 кОм | 0…100 % | 10 % |
Сопротивление | ||
R<1 кОм | 0…1000 Ом | 100 Ом |
Напряжение по ГОСТ 26.011 | ||
U | –50…50 мВ | 10 мВ |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
Схемы подключения
Комплект поставки
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
