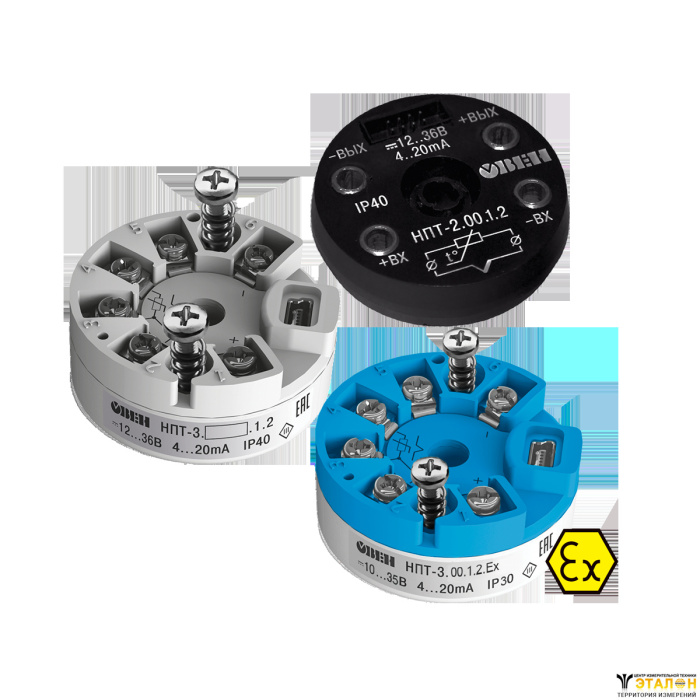

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- НПТ-2, НПТ-3 – 4…20 мА.
- Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

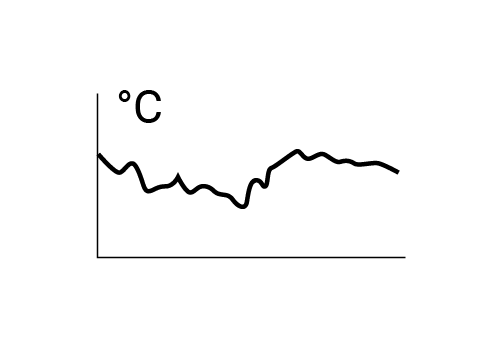

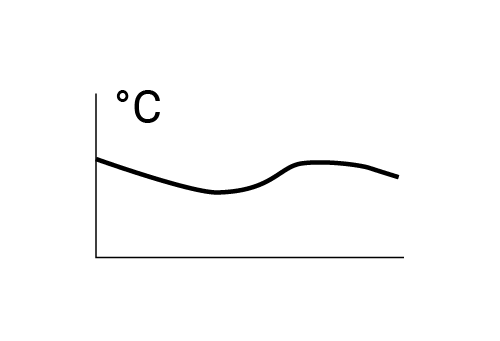

Нормированный и ненормированный сигнал. Сравнительная таблица
Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи | Экономия на кабеле (пример расчета) | |
 | Термопара | Ом, мВ (не нормирован) |
| 20 м | ДТПК015-0100.120 + Кабель ДКТК011-0,7 × 20 м = 6600 руб. (600 + 6000) |
 | Термопара | 4…20 мА (нормирован) |
| 1000 м | ДТПL015Л-0100.120.1,0.И [7] + Кабель МКЭШ 2×0,5 × 20 м = 3300 руб. (2300 + 1000) |
Основные технические характеристики
| НПТ-1К | НПТ-1К.Ех | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
Для монтажа на DIN рейку | Для монтажа на DIN рейку и работы во взрывоопасной зоне | Для монтажа в головку датчика отечественной конструкции | Для монтажа в головку датчика европейской конструкции (type B) | Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне | ||||||
Характеристики питания прибора | ||||||||||
Номинальное значение напряжения питания постоянного тока, В | 24 | |||||||||
Диапазон допустимых напряжений питания постоянного тока, В | 10…36 | 12…36 | 10…35 | |||||||
Гальваническая развязка питания от входов/выходов | 2500 В | 2500 В | Нет | Нет | 500 В | |||||
Тип подключения питания | Отдельными проводами | От цепи выходного сигнала 4…20 мА | ||||||||
Характеристики датчиков и входных сигналов | ||||||||||
Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») | |||||||||
Схема подключения ТС | 2, 3, 4-w | 2-w | 2, 3, 4-w | |||||||
Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | 2500 В | Нет | Нет | 500 В | |||||
Характеристики выходных сигналов | ||||||||||
Номинальный диапазон выходного сигнала преобразователя | 4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В | 4…20 мА | ||||||||
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В | 20…24 мА | 21…22,5 мА | |||||||
Функция преобразования входных сигналов | Линейная | |||||||||
Допустимое сопротивление нагрузки, Ом | для мА не более 480 для В не менее 1000 | Не более 1250 | Не более 1100 | |||||||
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин | 30 мин | ||||||||
Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек | 1 сек | 1 сек | 2 сек | ||||||
Питание выходного сигнала | От встроенного источника | От внешнего источника | ||||||||
Метрологические характеристики | ||||||||||
| Основная приведенная погрешность преобразования, не более: | ||||||||||
– при работе с ТС | 0,25 % | |||||||||
| – при работе с ТП | 0,5 % | |||||||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||||||
– при работе с ТС | 0,125 % | |||||||||
| – при работе с ТП | 0,25 % | |||||||||
Характеристики конструкции | ||||||||||
Габаритные размеры | (6,1×113×115) ±1 мм | (Ø45×13)±1 мм | (Ø44×18)±1 мм | |||||||
Степень защиты корпуса | IP20 | IP40 | IP30 | |||||||
Степень защиты клемм | IP20 | IP00 | IP00 | |||||||
Масса в упаковке, не более | 200 г | 100 г | ||||||||
Условия эксплуатации | ||||||||||
Диапазон рабочих температур | -40…+70 °С | -40…+85 °С | -40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 | |||||||
Относительная влажность воздуха, не более | 95 % | |||||||||
Атмосферное давление | 84…106,7 кПа | |||||||||
Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | |||||||||
Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |||||||||
Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | |||||||||
Параметры взрывозащиты | ||||||||||
Маркировка | 0 Ex ia IIC «T6…Т4» Ga | |||||||||
Максимальные значения для подключения по цепи датчика | - | Uo=6 В Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В | - | - | Uo=5,5 В Io=26 мА Po=0,035 Вт Сo=3,9 мкФ Lo=40 мГн | |||||
Максимальные значения для подключения по цепи выходного сигнала | - | - | - | - | Ui=35 В Ii=73,8 мА Pi=0,8 Вт Сi=0,04 мкФ Li=1,5 мГн | |||||
Схемы подключения
Комплект поставки
- Прибор
- Крепеж – 1 комплект (только в НПТ-3 и НПТ-3.Ех)
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
