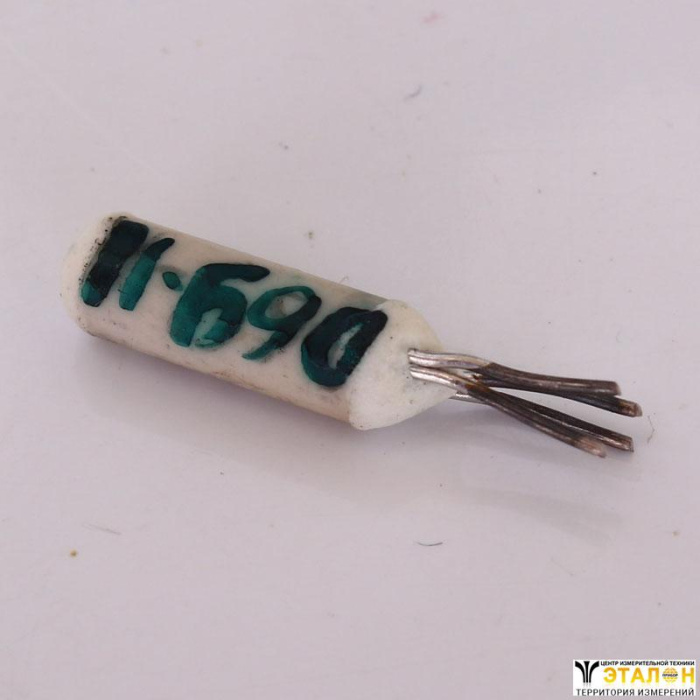

Элемент термометрический чувствительный платиновый ЭЧП-0183 предназначен для использования как самостоятельное изделие при измерении температуры твердых, сыпучих, жидких и газообразных сред.
Условное обозначение НСХ преобразования (ГОСТ 6651) | 1П, 10П, 50П, 100П,500П |
Класс допуска (ГОСТ 6651) | А, В, С |
Схематическое изображение соединений (ГОСТ 6651) | 2, 4 |
Количество чувствительных элементов | 1 или 2 |
Показатель тепловой инерции, с, не более | 1; 1,5; 2; 3; 5; 8 |
Материалы каркаса элемента | керамика |
Элемент представляет собой намотку из платиновой проволоки, помещенную в керамический каркас. Конструкция элемента неразборная.
Принцип работы элемента основан на пропорциональном изменении его электрического сопротивления в зависимости от температуры.

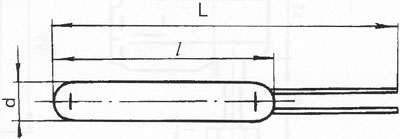

Рис.1. Чертеж элемента термометрического чувствительного ЭЧП-0183
d,мм | 2,5 | 2,8 | 4,8 | 6,5 | 5 | ||||||||
l,мм | 28 | 43 | 23 | 28 | 33 | 45 | 70 | 127 | 28 | 65 | |||
L,мм | 43 | 58 | 38 | 43 | 48 | 60 | 85 | 42 | 43 | 120 | |||
НСХ | 50П | 100П, 50П (дв.)* | 50П | 100П | 10П | 50П | 100П | 1П | 100П | ||||
Диапазон,°С | - 50...400 | 850...1100 | 0...50 | ||||||||||
d,мм | 5,8 | 4,2 | |||||||||||
l,мм | 105 | 13 | 38 (23) | 53 (38) | 18 | 53 (38) | 103 (63) | 38 (23) | 53 (38) | ||||
L,мм | 113 | 125 | 20 | 45 (30) | 60 (45) | 25 | 60 (45) | 110 (70) | 45 (30) | 60 (45) | |||
НСХ | 300П | 500П | 10П | 50П | 100П | 10П (дв.) | 50П (дв.) | 100П (дв.) | 50П | 100П | |||
Диапазон,°С | 0... 200 | -200... 200 | -200.. 750, -200... 450 | -200...600, -200...450 | -260...300 | ||||||||
d,мм | 2,5 | 2,8 | 4,8 | 6,5 | 5 | ||||||||
l,мм | 28 | 43 | 23 | 28 | 33 | 45 | 70 | 127 | 28 | 65 | |||
L,мм | 43 | 58 | 38 | 43 | 48 | 60 | 85 | 42 | 43 | 120 | |||
НСХ | 50П | 100П, 50П (дв.)* | 50П | 100П | 10П | 50П | 100П | 1П | 100П | ||||
Диапазон,°С | - 50...400 | 850...1100 | 0...50 | ||||||||||
d,мм | 5,8 | 4,2 | |||||||||||
l,мм | 105 | 13 | 38 (23) | 53 (38) | 18 | 53 (38) | 103 (63) | 38 (23) | 53 (38) | ||||
L,мм | 113 | 125 | 20 | 45 (30) | 60 (45) | 25 | 60 (45) | 110 (70) | 45 (30) | 60 (45) | |||
НСХ | 300П | 500П | 10П | 50П | 100П | 10П (дв.) | 50П (дв.) | 100П (дв.) | 50П | 100П | |||
Диапазон,°С | 0... 200 | -200... 200 | -200.. 750, -200... 450 | -200...600, -200...450 | -260...300 | ||||||||
d,мм | 2,5 | 2,8 | 4,8 | 6,5 | 5 | ||||||||
l,мм | 28 | 43 | 23 | 28 | 33 | 45 | 70 | 127 | 28 | 65 | |||
L,мм | 43 | 58 | 38 | 43 | 48 | 60 | 85 | 42 | 43 | 120 | |||
НСХ | 50П | 100П, 50П (дв.)* | 50П | 100П | 10П | 50П | 100П | 1П | 100П | ||||
Диапазон,°С | - 50...400 | 850...1100 | 0...50 | ||||||||||
d,мм | 5,8 | 4,2 | |||||||||||
l,мм | 105 | 13 | 38 (23) | 53 (38) | 18 | 53 (38) | 103 (63) | 38 (23) | 53 (38) | ||||
L,мм | 113 | 125 | 20 | 45 (30) | 60 (45) | 25 | 60 (45) | 110 (70) | 45 (30) | 60 (45) | |||
НСХ | 300П | 500П | 10П | 50П | 100П | 10П (дв.) | 50П (дв.) | 100П (дв.) | 50П | 100П | |||
Диапазон,°С | 0... 200 | -200... 200 | -200.. 750, -200... 450 | -200...600, -200...450 | -260...300 | ||||||||
d,мм | 2,5 | 2,8 | 4,8 | 6,5 | 5 | ||||||||
l,мм | 28 | 43 | 23 | 28 | 33 | 45 | 70 | 127 | 28 | 65 | |||
L,мм | 43 | 58 | 38 | 43 | 48 | 60 | 85 | 42 | 43 | 120 | |||
НСХ | 50П | 100П, 50П (дв.)* | 50П | 100П | 10П | 50П | 100П | 1П | 100П | ||||
Диапазон,°С | - 50...400 | 850...1100 | 0...50 | ||||||||||
d,мм | 5,8 | 4,2 | |||||||||||
l,мм | 105 | 13 | 38 (23) | 53 (38) | 18 | 53 (38) | 103 (63) | 38 (23) | 53 (38) | ||||
L,мм | 113 | 125 | 20 | 45 (30) | 60 (45) | 25 | 60 (45) | 110 (70) | 45 (30) | 60 (45) | |||
НСХ | 300П | 500П | 10П | 50П | 100П | 10П (дв.) | 50П (дв.) | 100П (дв.) | 50П | 100П | |||
Диапазон,°С | 0... 200 | -200... 200 | -200.. 750, -200... 450 | -200...600, -200...450 | -260...300 |
