Преобразователь термоэлектрический ТХА-2088 предназначен для измерения температуры газообразных и жидких химически неагрессивных, а также агрессивных, не портящих защитную арматуру сред, твердых тел (металла).
Параметры | Значения |
Литерное обозначение НСХ преобразования (ГОСТ 3044) :
| К |
Класс (ГОСТ 6616) | 1 или 2 |
Количество рабочих спаев для ТХА-2088 | 1 или 2 |
Показатель тепловой инерции, с, не более
| 50 40 20 8 |
Условное давление измеряемой среды Pу, МПа
| 0,4 6,3 |
Материал головки | прессматериал АГ-4В |
Термопреобразователи могут комплектоваться:
| штуцером передвижным 5Ц4.473.002 гильзой защитной 5Ц4.819.015 гильзой защитной 5Ц4.819.016 |
Тип термопреобразователя | Рабочий диапазон измеряемых температур, С | Материал защитной арматуры (сталь) | ||
ТХА-2088 рис. 1, 2, 3 | от -40 до +900 | 08Х20Н14С2 | ||
ТХА-2088 рис. 1, 2, 3, рис.4 L>40 мм | от -40 до +600 | 08Х13, 12Х18Н10Т(08Х18Н10Т) | ||
ТХА-2088 рис. 4 L<40 мм | от -40 до +400 | 08Х13, 12Х18Н10Т(08Х18Н10Т) | ||
ТХА-2088 рис.2 | от -40 до +400 | 10Х17Н13М2Т |
Рис.1 | L,мм | 320 | 500 | 800 | 1000 | 1250 | 1600 | 2000 | ||||||
Рис.2 | L,мм | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | |||||
800 | 1000 | 1250 | 1600 | 2000 | ||||||||||
Рис.3 | L,мм | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | |||||
800 | 1000 | |||||||||||||
d,мм | 14 | 18 | ||||||||||||
l,мм | 100 | 80 | 120 | 80 | 160 | 100 | 200 | |||||||
L,мм | 10 | 20 | 40 | 80 | 100 | 200 | ||||||||
d,мм | 18 | |||||||||||||
Рис.4 | l,мм | 160 | 80 | 320 | 250 | 120 | 170 | 200 | ||||||
L,мм | 250 | 320 | 400 | 500 | 630 | 800 | ||||||||
d,мм | 18 | |||||||||||||
l,мм | 200 | |||||||||||||
L,мм | 1000 | 1250 | 1600 |

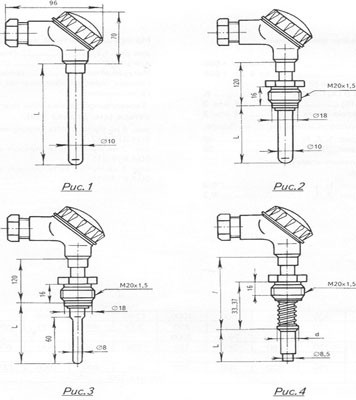

Рис.1. Габаритный чертеж преобразователя термоэлектрического ТХА-2088
