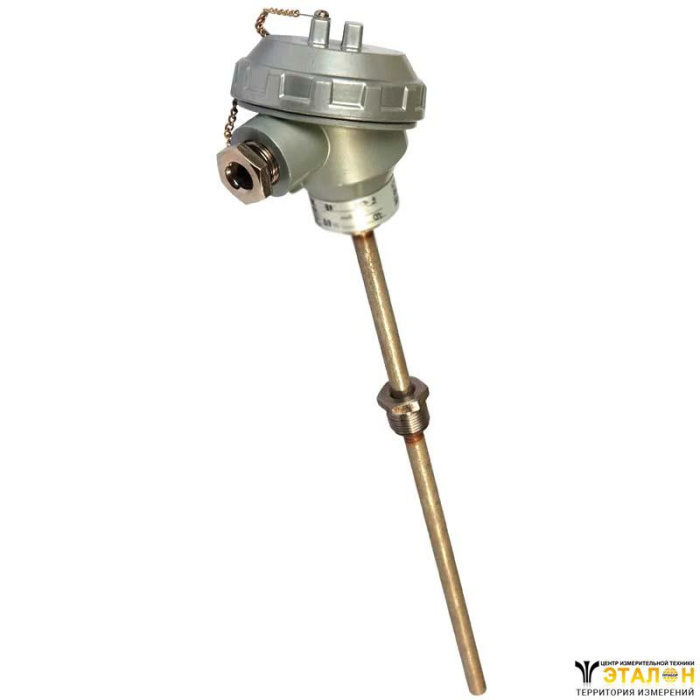

Термопары ТСП-5088 (термомерт сопротивления) предназначены для измерения температуры различных сред:
Рабочий диапазон, С: | |
| от минус 100 до 200 |
| от минус 100 до 250 |
Условное обозначение НСХ ГОСТ 6651-94 | 10П, 50П, 100П* |
Класс допуска | А или В |
Схемы соединений внутренних проводников | |
| 3 или 4 |
| 2 или 4 |
Показатель тепловой инерции, с, не более | |
| 12 |
| 9 |
Условное давление измеряемой среды Ру, , МПа | |
| 4 |
| 25 |
Материал монтажной части защитной арматуры | сталь 12Х18Н10Т |
Материал головки термопреобразователя | прессматериал АГ-4В |
Степень защиты от воздействия пыли и воды | IР54 |
Исп. 1 | L, мм | 100 | 160 | 200 | 250 | 320 | 400 | 500 | 630 |
l, мм | 35 или 45 | ||||||||
L, мм | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | ||
l, мм | 35 или 45 | ||||||||
Исп. 2 | L, мм | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 400 |
Обозначение | L | I | D | d | Масса, кг, не болеt | Условное обозначение НСХ | Класс допуска | Схема электр. соединений | |||
ТСП-5088, Исп. 1. | |||||||||||
5Ц2.821.277 | 100 | 35 | 18 | 11,6 | 0,80 | 10П | В | 4 | |||
-01 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-02 | 100П | ||||||||||
-03 | 160 | 35 | 18 | 11,6 | 0,82 | 10П | В | 4 | |||
-04 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-05 | 100П | ||||||||||
-06 | 200 | 35 | 18 | 11,6 | 0,85 | 10П | В | 4 | |||
-07 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-08 | 100П | ||||||||||
-09 | 250 | 35 | 18 | 11,6 | 0,88 | 10П | В | 4 | |||
-10 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-11 | 100П | ||||||||||
-12 | 320 | 35 | 18 | 11,6 | 0,90 | 10П | В | 4 | |||
-13 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-14 | 100П | ||||||||||
-15 | 400 | 35 | 18 | 11,6 | 0,92 | 10П | В | 4 | |||
-16 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-17 | 100П | ||||||||||
-18 | 500 | 35 | 18 | 11,6 | 0,95 | 10П | В | 4 | |||
-19 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-20 | 100П | ||||||||||
-21 | 630 | 35 | 18 | 11,6 | 1,00 | 10П | В | 4 | |||
ТСП-5088, Исп. 1. | |||||||||||
-22 | 630 | 45 | 15 | 9,6 | 1,00 | 50П | А | 3 | |||
-23 | 100П | ||||||||||
-24 | 800 | 35 | 18 | 11,6 | 1,05 | 10П | В | 4 | |||
-25 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-26 | 100П | ||||||||||
-27 | 1000 | 35 | 18 | 11,6 | 1,10 | 10П | В | 4 | |||
-28 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-29 | 100П | ||||||||||
-30 | 1250 | 35 | 18 | 11,6 | 1,20 | 10П | В | 4 | |||
-31 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-32 | 100П | ||||||||||
-33 | 1600 | 35 | 18 | 11,6 | 1,30 | 10П | В | 4 | |||
-34 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-35 | 100П | ||||||||||
-36 | 2000 | 35 | 18 | 11,6 | 1,45 | 10П | В | 4 | |||
-37 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-38 | 100П | ||||||||||
-39 | 2500 | 35 | 18 | 11,6 | 1,65 | 10П | В | 4 | |||
-40 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-41 | 100П | ||||||||||
-42 | 3200 | 35 | 18 | 11,6 | 1,95 | 10П | В | 4 | |||
-43 | 45 | 15 | 9,6 | 50П | А | 3 | |||||
-44 | 100П | ||||||||||
ТСП-5088, Исп. 2. | |||||||||||
-45 | 80 | - | 18 | 14,2 | 0,49 | 50П | А | 4 | |||
-46 | 100 | 0,50 | |||||||||
-47 | 120 | 0,51 | |||||||||
-48 | 160 | 0,52 | |||||||||
-49 | 200 | 0,52 | |||||||||
-50 | 250 | 0,53 | |||||||||
-51 | 320 | 0,56 | |||||||||
-52 | 400 | 0,58 | |||||||||
-53 | 80 | 16 | 11,6 | 0,61 | В | 2 | |||||
-54 | 100 | 0,49 | |||||||||
-55 | 120 | 0,50 | |||||||||
-56 | 160 | 0,51 | |||||||||
-57 | 200 | 0,52 | |||||||||
-58 | 250 | 0,53 | |||||||||
-59 | 320 | 0,55 | |||||||||
-60 | 400 | 0,58 | |||||||||
-61 | 80 | 0,61 | 100П | ||||||||
-62 | 100 | 0,49 | |||||||||
-63 | 120 | 0,50 | |||||||||
-64 | 160 | 0,51 | |||||||||
-65 | 200 | 0,52 | |||||||||
ТСП-5088, Исп. 2. | |||||||||||
-66 | 250 | 16 | 11,6 | 0,53 | 100П | В | 2 | ||||
-67 | 320 | 0,58 | |||||||||
-68 | 400 | 0,61 |

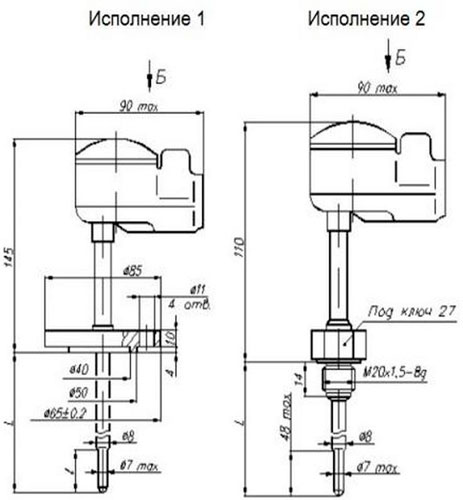

Рис.1. Габаритный чертеж термопреобразователя сопротивления ТСП-5088
