Термопреобразователь ТСМ-1088 предназначен для измерения температуры жидких и газообразных сред в различных отраслях промышленности.
Рабочий диапазон измеряемых температур, °С | от -50 до +150 |
Условное обозначение НСХ преобразования (ГОСТ 6651) | 50М, 100М |
Класс допуска (ГОСТ 6651) | А, В, С |
Схематическое изображение соединений (ГОСТ 6651) | 2, 4 |
Количество чувствительных элементов | 1 |
Показатель тепловой инерции, с, не более
| 40 20 |
Условное давление измеряемой среды Pу, МПа:
| 10 6,3 0,4 |
Материал защитной арматуры | сталь 08Х13 |
Материал головки термопреобразователя | пропилен |
Термопреобразователи могут комплектоваться: | |
рис. 1,6 на Pу= 25 МПа | гильзой защитной 5Ц4.819.015 |
рис. 2,5 на Pу=0,4 МПа | штуцером передвижным 5Ц4.473.002 |
рис. 3,4 на Pу=50 МПа | гильзой защитной 5Ц4.819.016 |
Рис.1 | L,мм | 80* | 100* | 120 | 160 | 200 | 250 | 320 | 400 | 500 | |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||||
Рис.2 | L,мм | 320 | 500 | 800 | 1000 | 1250 | 1600 | 2000 | |||
Рис.3 | L,мм | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 |
Рис.4 | L,мм | 60 | 80 | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 |
Рис.5 | L,мм | 400 | 500 | 1600 | 2500 | ||||||
Рис.6 | L,мм | 400 |

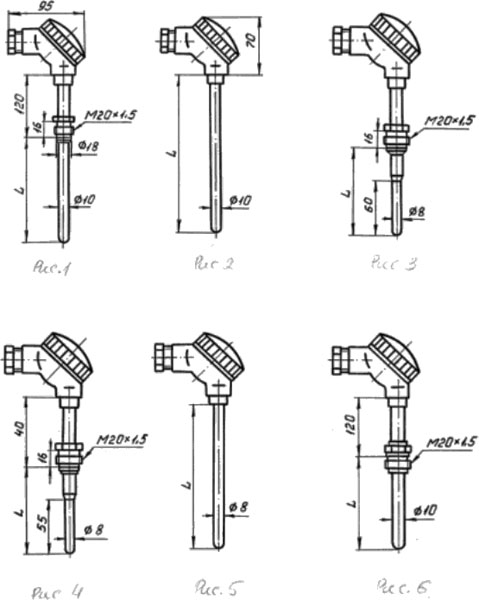

Рис.1. Габаритный чертеж термопреобразователя ТСМ-1088

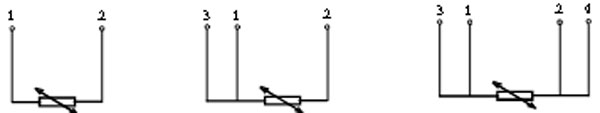

Рис.2. Схематическое изображение соединений
