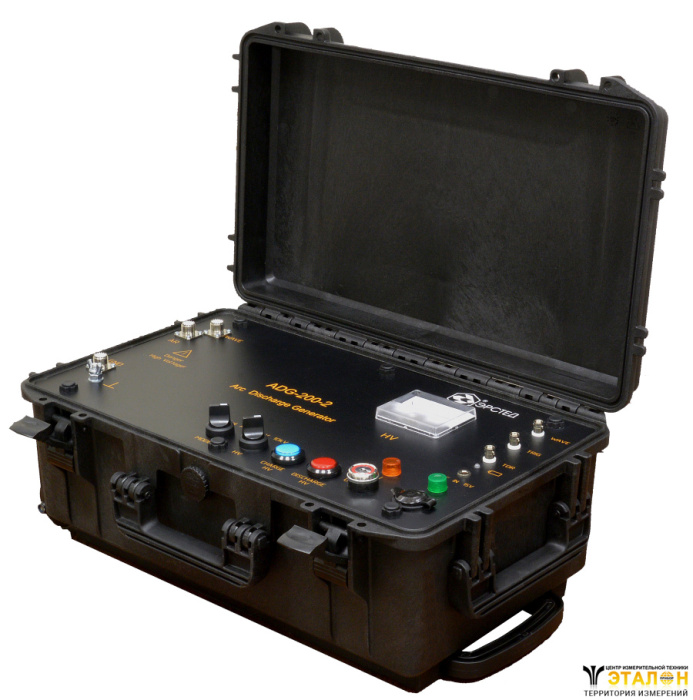

Генератор дуговых разрядов ЭРСТЕД ADG-200-2 «СКАТ-М» служит для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407, TDR-107, TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяя их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.
Генератор обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных (> 1 кОм) мест повреждений изоляции (утечек) на силовых кабелях:
импульсно-дуговой метод ИДМ (ARM, метод кратковременной дуги)
метод колебательного разряда по току МКР (ICE, метод волны тока)
Параметр | Значение |
Диапазон регулировки выходного напряжения | от 0 до 10 кВ |
Ступени выходного напряжения | 4 кВ, 10 кВ |
Режимы заряда |
|
Максимально запасенная энергия | 200 Дж |
Время затягивания дуги (зависит от внешних условий) | от 1 до 10 мс (зависит от внешних условий) |
Минимальный интервал времени между последовательными зарядами | определяется оператором, но не менее 20 с |
Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают |
|
Питание | автономное (аккумулятор 12 В, 12 Ач) |
Габаритные размеры | 570х350х200 мм |
Вес прибора с аккумуляторной батареей | не более 30 кг |
Диапазон рабочих температур | от -20 °С до +40 °С |
