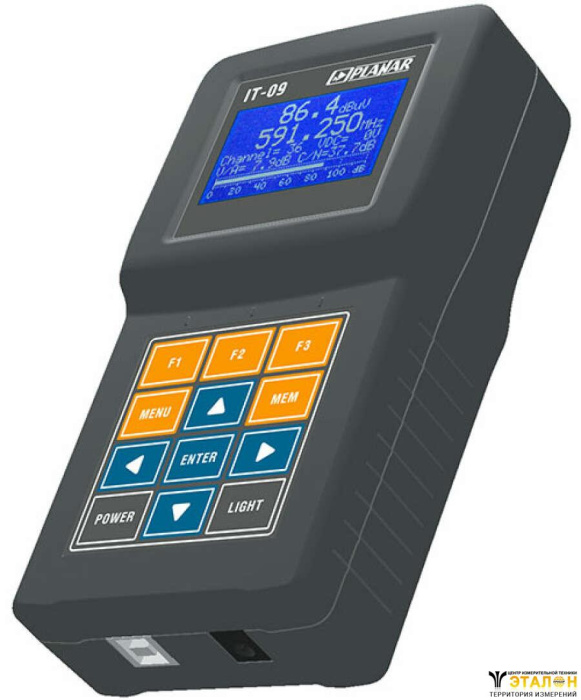

ПЛАНАР ИТ-09СPS - анализатор сигналов DVB-C

Цена:
31 680
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Характеристики и комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение и описание ПЛАНАР ИТ-09СPS - анализатор сигналов DVB-C:

Анализатор сигналов DVB-C ПЛАНАР ИТ-09СPS служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией.

Измеряемые параметры:

  • для аналоговых каналов:
    • уровень напряжения радиосигналов изображения,
    • разность уровней напряжения радиосигналов изображения и звукового сопровождения,
    • разность уровней напряжения радиосигналов изображения и шума;
  • для цифровых каналов:
    • мощность канала,
    • отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения;
  • для телевизионных каналов:
    • коэффициент ошибок модуляции цифрового потока MER,
    • частота появления ошибочных битов BER до декодера Рида-Соломона,
    • счетчик ошибочных пакетов после декодера Рида-Соломона,
    • запас по помехоустойчивости MARGIN,
    • констелляционная диаграмма;
  • измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В.

ИТ-09СPS можно подключать к персональному компьютеру для получения дополнительных сервисных режимов.

Особенности ИТ-09СPS:

  • малогабаритный, лёгкий прибор;
  • эргономичный корпус с защитным кожухом;
  • индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
  • пленочная клавиатура с тактильным эффектом;
  • работа с персональным компьютером через USB-интерфейс;
  • энергонезависимая записная книжка;
  • работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля.

Записная книжка может хранить 16 частотных планов и 130 страниц каналов с результатами измерения параметров каналов.

В комплекте с прибором идет программа для ПК ViewIt.

Возможности программы ViewIt:

  • работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграммы с параметрами DVB-C каналов;
  • чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
  • документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
  • обновление программного обеспечения прибора.

Комплект поставки:

  • измеритель ИТ-09СPS - 1 шт.

  • защитный кожух - 1 шт.

  • аккумулятор NiCd, АА - 4 шт.

  • ВЧ-переход "F"-"F" - 1 шт.

  • руководство по эксплуатации - 1 шт.

  • формуляр - 1 шт.

  • блок питания ТАV03-12/1.5 - 1 шт.

  • диск с ПО - 1 шт.

  • транспортная сумка - 1 шт.

Основные технические характеристики ПЛАНАР ИТ-09СPS - анализатор сигналов DVB-C:

Технические характеристики ПЛАНАР ИТ-09CPS

Диапазон рабочих частот45 - 865 МГц
Диапазон перестройки по частоте5 - 900 МГц
Шаг перестройки по частоте125 кГц
Ослабление встроенного аттенюатора20 дБ, 40 дБ

Диапазон измеряемых уровней в режиме ручного выбора ослабления аттенюатора:

  • с выключенным аттенюатором
  • с включенным аттенюатором 20 дБ
  • с включенным аттенюатором 40 дБ

  • 30 - 80 дБмкВ
  • 50 - 100 дБмкВ
  • 70 - 120 дБмкВ
Разрешение по измеряемому уровню0,1 дБ
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 30 до 120 дБмкВ на частоте настройки
± 1,5 дБ
Пределы допускаемой относительной погрешности измерения в рабочем диапазоне температур окружающего воздуха± 2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ230 ± 60 кГц
Индикация частоты6 разрядов на ГД
Индикация номера канала3 разряда на ГД
Индикация уровня сигнала4 разряда на ГД
Время установления рабочего режимане более 5 мин
Поддерживаемые виды модуляцииQAM16, 32, 64, 128, 256
Символьная скорость DVB-C каналов1,000…7,200 Мсимв/с

Диапазон измерения MER:

  • для QAM16, 32, 64
  • для QAM128, 256

  • 22…40 дБ
  • 28…40 дБ
Разрешение по измерению MER0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER при фактическом уровне напряжения DVB-C канала не ниже 60 дБмкВ±2,0 дБ
Диапазон измерения BER4,0x10-3 - 1,0x10-9

Фактический уровень порогового напряжения DVB-С канала, при котором значение BER не превышает 2,0x10-4:

  • для QAM16, 32, 64
  • для QAM128, 256

  • 45 дБмкВ
  • 50 дБмкВ
Автоматическая подстройка частоты±0,5 МГц
Питаниеот сети переменного тока напряжением 220 ± 22 В частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания БП12/0,8
от внешнего источника постоянного тока напряжением 9-14 В с пульсациями не более 0,5 В
от внутренних аккумуляторов емкостью от 1600 до 1900 мАч
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источниковне менее 24 часов
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1600 мАчне менее 3 часов
Габаритные размеры прибора147х82х43 мм
Вес прибора0,35 кг
Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
  • переходные напряжения соответствуют II категории монтажа.
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
