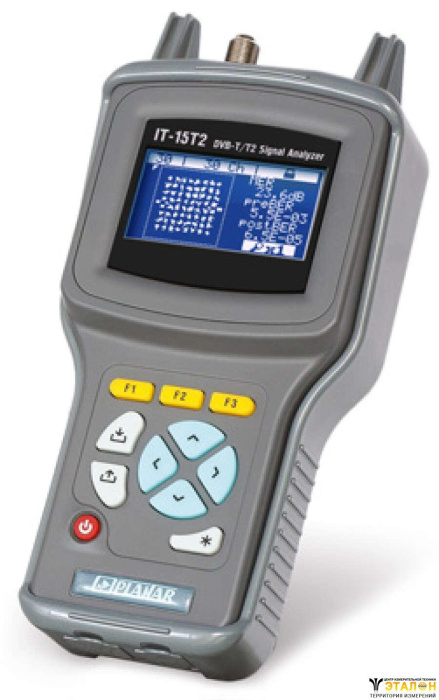

Назначение и описание ПЛАНАР ИТ-15T2 -анализатор сигналов DVB-Т/Т2:

Анализатор сигналов эфирного телевизионного вещания ПЛАНАР ИТ-15Т2 служит для измерения параметров телевизионных каналов:

с аналоговой модуляцией:
- уровень напряжения радиосигнала изображения,
- разность уровней напряжения радиосигналов изображения и звукового сопровождения,
- отношение радиосигнала изображения к шуму в полосе частот канала изображения,
с цифровой модуляцией:
- фактический уровень напряжения радиосигнала и отношения радиосигнала цифрового телевизионного вещания к шуму в канале распределения.
для телевизионного сигнала стандарта DVB-T - показателей качества приема:
- коэффициент ошибок модуляции цифрового потока MER,
- частота появления ошибочных битов BER до декодера Витерби,
- частота появления ошибочных битов BER после декодера Витерби,
- счетчик ошибочных пакетов после декодера Рида-Соломона,
- констелляционная диаграмма,
- импульсная характеристика канала (эхо диаграмма).
для телевизионного сигнала стандарта DVB-T2 - параметров:
- MER,
- BER до и после декодера LDPC,
- счетчик ошибочных пакетов после декодера BCH,
- констелляционная диаграмма,
- эхо диаграмма.

ПЛАНАР ИТ-15Т2 обеспечивает режим автоматического определения параметров настройки на канал.

Измеритель ИТ-15Т2 можно подключать к персональному компьютеру для получения доступа к дополнительным сервисным режимам. Прибор позволяет подавать напряжение питания на внешние устройства через входной разъем, а также измерять постоянное и переменное напряжение дистанционного питания сетей распределительных приемных систем телевидения и радиовещания.

Записная книжка может хранить 16 частотных планов и 130 страниц каналов с результатами измерения параметров каналов.

В комплекте с прибором идет программа для ПК ItToolsT2.

Возможности программы ItToolsT2:

работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной и эхо-диаграммы с параметрами DVB-T/T2 каналов;
чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
обновление программного обеспечения прибора.

Комплект поставки:

измеритель ИТ-15Т2 - 1 шт.
защитный кожух - 1 шт.
аккумулятор Li-Ion (встроенный) - 1 шт.
ВЧ переход “F”-”F” – 1 шт.
USB кабель - 1 шт.
программное обеспечение на CD - 1 шт.
руководство по эксплуатации - 1 шт.
формуляр - 1 шт.

Основные технические характеристики ПЛАНАР ИТ-15T2 -анализатор сигналов DVB-Т/Т2:

Технические характеристики ПЛАНАР ИТ-15Т2

Диапазон рабочих частот	45 - 900 МГц
Шаг перестройки по частоте	125 кГц
Выбор стандарта распределения каналов	OIRT, CCIR и загружаемая с ПК
Диапазон измеряемых уровней	30…120 дБмкВ
Разрешение по измеряемому уровню	0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения напряжения в диапазоне измеряемых уровней на частоте настройки в рабочем диапазоне частот	± 1,5 дБ
Пределы допускаемой абсолютной погрешности измерения в рабочем диапазоне температур окружающего воздуха	±2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ	230 ± 60 кГц
Индикация частоты	6 разрядов на ГД
Индикация номера канала	3 разряда на ГД
Индикация уровня сигнала	4 разряда на ГД
Индикация MER	3 разряда на ГД
Время установления рабочего режима	не более 5 мин
Параметры DVB-T сигнала: тип модуляции поднесущих ширина полосы канала число поднесущих канала защитный интервал иерархическая модуляция относительная скорость кода	QPSK, QAM16, QAM64 7, 8 МГц 2к, 8к 1/32, 1/16, 1/8, 1/4 α=1, α=2, α=4 1/2, 2/3, 3/4, 5/6, 7/8
Параметры DVB-T2 сигнала: ширина полосы канала спецификация стандарта число поднесущих канала режим расширенной полосы канала защитный интервал схема размещения поднесущих пилот-сигналов типы модуляции поднесущих PLP-потока режим наклона констелляции PLP-потока размер BB-фрейма PLP-потока относительная кодовая скорость PLP-потока	7, 8 МГц v1.1.1 1k, 2k, 4k, 8k, 16k, 32k есть 1/128, 1/32, 1/16, 1/8, 1/4, 19/128, 19/256 PP1 – PP8 QPSK, QAM16, 64, 256 есть 16k, 64k 1/2, 2/3, 3/4, 3/5, 4/5, 5/6
Диапазон измерения MER	5 - 35 дБ
Разрешение по измерению MER	0,1 дБ
Рабочий диапазон фактических уровней напряжения радиосигнала в режиме измерения цифровых параметров	50 - 110 дБмкВ
Диапазон измерения BER: для сигнала DVB-T до декодера Витерби для сигнала DVB-T после декодера Витерби для сигнала DVB-T2 до декодера LDPC для сигнала DVB-T2 после декодера LDPC	1,0x10^-2…1,0x10^-6 1,0x10^-3…1,0x10^-8 5,0x10^-2 …1,0x10^-6 1,0x10^-4 …1,0x10^-8
Допустимое отклонение частоты канала от частоты настройки: для сигнала DVB-T для сигнала DVB-T2	±0,5 МГц ±0,1 МГц
Питание
	от внешнего источника постоянного тока напряжением от 10 В до 14 В с пульсациями не более 0,5 В
	от внутренних аккумуляторов емкостью не менее 1500 мАч
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1500 мАч	не менее 3 часов
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников	не менее 24 часов
Габаритные размеры прибора	193x94x53 мм
Вес прибора	0,5 кг

Нормальные условия эксплуатации измерителя:

температура окружающего воздуха (23±5) ºС;
относительная влажность воздуха (55±25) %;
атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
переходные напряжения соответствуют II категории монтажа.

Рабочие условия эксплуатации измерителя:

температура окружающего воздуха от минус 10 до плюс 40 °С;
относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)

Развернуть полное описание

Опции и аксессуары

Опции и аксессуары для ПЛАНАР ИТ-15Т2

Поставляются дополнительно:

блок питания БП TA 03-12/1,5;
автомобильный адаптер IT-01.
