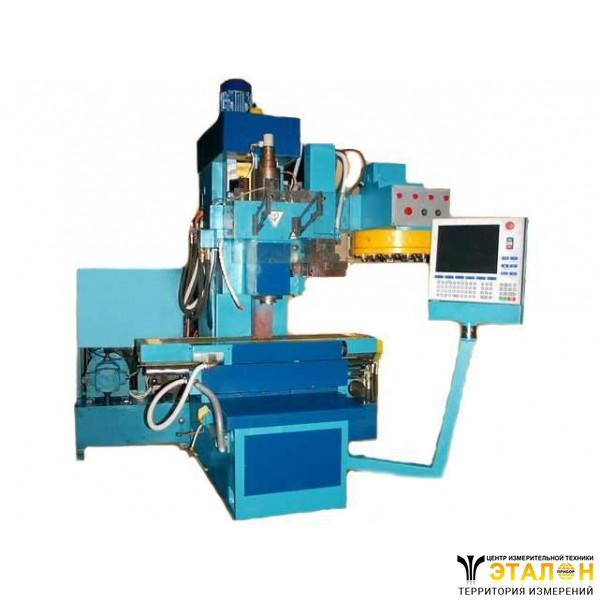

Станок бесконсольный вертикально-фрезерный ЛТ-260МФ3
Также этот станок может называться: ЛТ260МФ3, ЛТ 260 МФ 3, ЛТ-26оМФз, lt-260mf3, lt 260 mf 3, lt260mf3.
ЛТ-260МФ3 станок бесконсольный вертикально-фрезерный с крестовым столом с ЧПУ и автоматической сменой инструмента предназначен для обработки по программе разнообразных деталей сложной формы из различных материалов в мелкосерийном производстве.
Технические характеристики ЛТ-260МФ3:
Размеры рабочей поверхности стола - 320×630 мм.
Вылет шпинделя - 340 мм.
Расстояние от торца шпинделя до поверхности стола - от 100 мм до 450 мм.
Наибольшее перемещение стола:
- продольное - 500 м;
- поперечное - 320 мм.
Наибольшее вертикальное перемещение шпиндельной бабки - 350 мм.
Конус шпинделя - 7:24, №40.
Частота вращения шпинделя (регулирование бесступенчатое) - от 100 мин-1 до 4000 мин-1.
Величина рабочих подач (бесступенчатое регулирование) - от 5 мм/мин до 5000 мм/мин.
Класс точности станка ЛТ-260МФ3 - Н.
Ускоренное перемещение по осям координат X, Y, Z - 6000 мм/мин.
Количество инструментов в магазине - 14.
Наибольший диаметр инструмента в магазине - 100 мм.
Точность ЛТ260МФ3:
- межосевых расстояний - 50 мкм;
- позиционирования при одностороннем подходе по осям координат X, Y, Z - 40 мкм;
- дискретность перемещения - 10 мкм.
Мощность привода главного движения - 5,5 кВт.
Тип системы ЧПУ - следящая.
Вид индикации ЛТ-260МФ3 - цифровая.
Число управляемых координат:
- при линейной интерполяции - 3;
- при круговой интерполяции - 2.
Вид интерполяции - линейная, круговая.
Код - ISO - 7 bit.
Возможность коррекции инструмента.
Род тока питающей сети - переменный, трехфазный.
Напряжение - 380 В.
Частота - 50 Гц.
Габаритные размеры ЛТ-260МФ3:
- без выносного оборудования - 2120×2000×2570 мм;
- с выносным оборудованием - 3200×2020×2570 мм.
Масса:
- без выносного оборудования - 3300 кг;
- с выносным оборудованием - 4200 кг.
Компоновка станков ЛТ-260МФ3 характеризуется вертикальным расположением шпинделя и горизонтальным - рабочего стола. Формообразующими движениями являются вертикальное перемещение шпиндельной бабки по направляющим стойки, продольное перемещение стола по направляющим салазок, поперечное перемещение салазок по направляющим основания. Наличие инструментального магазина и устройства автоматической смены инструмента дает возможность его автоматической смены в цикле обработки детали.
В качестве системы программного управления станки ЛТ-260МФ3 реализуют контурную систему ЧПУ. Следящий привод представляет собой гидравлическую следящую систему с цилиндрами и золотниковыми копировальными устройствами.
Применение для всех приводов подач гидравлической следящей системы обеспечивает полное отсутствие зазоров в цепи подач, а также высокую надежность, долговечность и длительное сохранение точности.
