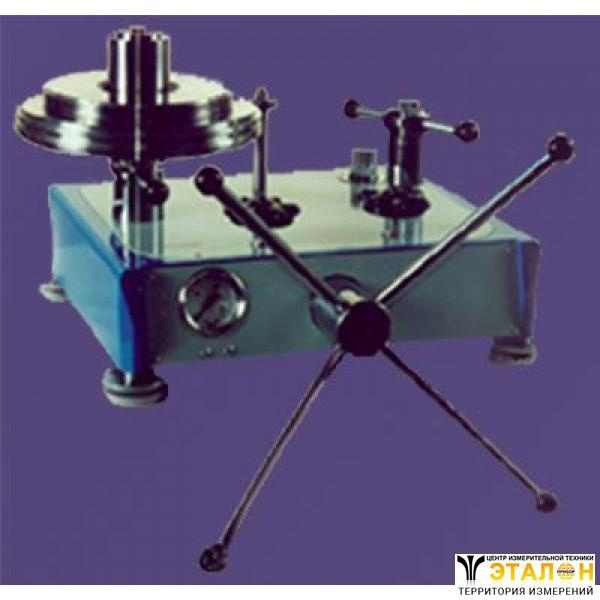

Манометр газовый грузопоршневой МГП-100
Также этот прибор может называться: МГП100, МГП 100.
Манометры газовые грузопоршневые МГП-100 предназначены для создания и точного измерения вакуума и избыточного давления газов.
В основе роботы прибора МГП-100 лежит принцип «неуплотненного поршня» - суммарный вес поршня, грузоприемного устройства, и установленных на нем грузов уравновешивает измеряемое давление, действующее на нижний торец поршня.
Сфера применения МГП-100: эталон при поверке и калибровке средств измерений избыточного давления, вакуумметров, измерительных преобразователей, образцовых и технических манометров и других средств измерений (кроме кислородных СИ) в лабораторных условиях.
Технические характеристики:
Класс точности МГП-100 - 0,02; 0,05 (Таблица 1).
Верхний предел измерения (воспроизведения) - 10 МПа (100 кгс/см2).
Нижний предел измерения (воспроизведения) - от 0,04 МПа (0,4 кгс/см2).
Дискретность создания давления, обеспечиваемая стандартным набором грузов - 25 кПа.
Рабочий ход поршня - не менее 10 мм.
Номинальная площадь поршня - 0,2 см2.
Предельное отклонение от номинального значения приведённой площади поршня - 1%.
Рабочая жидкость - воздух, азот.
Габаритные размеры - 500х340х240 мм.
Масса без грузов - не более 25 кг.
Таблица 1
Назначение параметра | МГП-100 кл. т. 0,02 | МГП-100 кл. т. 0,05 |
Предел допускаемой основной относительной погрешности | 0,02% | 0,05% |
Порог чувствительности МГП-100 | не более 20 Па | не более 50 Па |
Скорость опускания поршня | не более 2 мм/мин | не более 3 мм/мин |
Свободное вращения поршня для манометра МГП-100 | не менее 6 мин | не менее 5 мин |
Условия эксплуатацииприбора манометр газовый грузопоршневой МГП-100:
Температура окружающей среды - от 15ºС до 30ºС.
Относительная влажность воздуха - 80%.
Атмосферное давление - от 84 кПа до 106,7 кПа.
Напряжение сети переменного тока - 220 В.
Частота сети переменного тока - 50 Гц.
Средняя наработка на отказ - 3000 ч.
Средний срок службы - 8 лет.
Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого манометра газового грузопоршневого МГП-100 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
