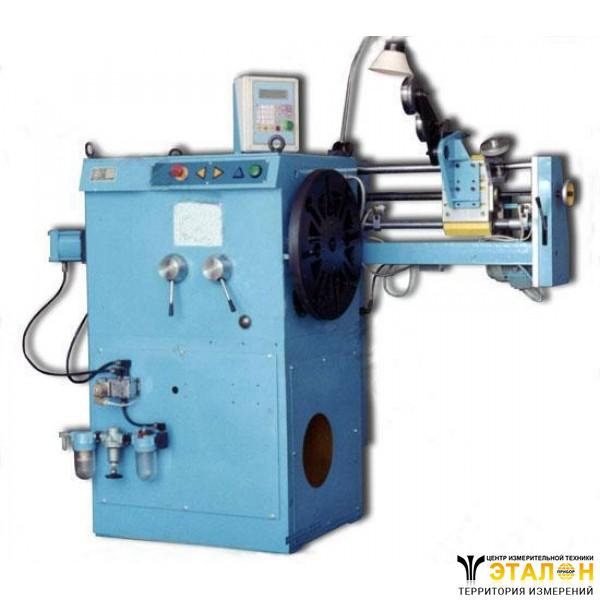

Станок для намотки катушек НК3-2А
Также этот прибор может называться: НК32А, НК3 2А, НКЗ-2А, hk3-2a, hk32a, hk3 2a.
НК3-2Астанок для намотки катушек предназначен для намотки катушек изолированными проводами с механической раскладкой витков.
Технические характеристики НК3-2А:
Частота вращения планшайбы - до 240 об/мин.
Максимальный крутящий момент - 1600 Н·м.
Направление вращения планшайбы - реверсивное.
Длина хода раскладчика - до 350 мм.
Предел диаметра намотки станка - 800 мм.
Усилие прижима шаблона - 4000 Н.
Диаметр наматываемого провода - от 0,8 мм до 6 мм.
Размеры прямоугольного провода:
- ширина - от 2 мм до 10 мм;
- толщина - от 0,9 мм до 5 мм.
Количество одновременно наматываемых проводов - 1.
Максимальное число витков в катушке - 5000.
Привод - электромеханический.
Мощность станков - 2,5 кВт.
Габаритные размеры - 1770×1000×1610 мм.
Масса - 1350 кг.
Условия эксплуатацииНК3-2А:
Температура окружающей среды - от 10º С до 35º С.
Воздушная среда - невзрывоопасная.
Климатическое исполнение - УХЛ.
Категория размещения - 4 по ГОСТ 15150-69.
Конструкция НК3-2А:
- станина;
- передняя бабка;
- раскладчик;
- блок привода планшайбы;
- электрооборудование;
- пневматическое устройство для прижима щеки шаблона.
Принцип действия оборудования станки НК3-2Аоснован на намотке катушки посредством вращающегося шаблона, раскладка витков при этом выполняется с помощью раскладчика, который перемещается вдоль оси шаблона.
Намотка может осуществляться в автоматическом и полуавтоматическом режимах.
Станки для намотки катушек НК3-2А могут использоваться с:
- 93.099.00.000 устройство смоточно-натяжное - применяется для проводов круглого сечения, поставляемых в катушках;
- 93.188.00.000 устройство натяжное - применяется для изолированного провода прямоугольного и круглого сечения при намотке в один провод;
- 93.142.00.000 устройство смоточное - применяется для проводов прямоугольного и круглого сечения, поставляемых на барабанах;
- 93.172.00.000 устройство натяжное - для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов.
