Система температурных испытаний СТИ-2МК (СТИ2МК, СТИ-2-МК, СТИ 2 МК, СТИ 2МК)
Система температурных испытаний СТИ-2МКпредназначена для испытаний образцов из различных материалов при повышенных температурах на разрывных машинах серии ИР 5047-50, ИР 5113-100, ИР 5143-200, ИР 5145-500 (моделей 10, 11).
Технические характеристики приборов системы температурных испытаний СТИ-2МК:
Диапазон рабочих температур - от +300ºС до +1000ºС;
Номинальное значение температуры применения прибора система температурных испытаний СТИ-2МК - +900ºС;
Предельные отклонения от установленной температуры испытания в точках измерения по длине расчетной части образца при температуре от +300ºС до +600ºС - не более ±5ºС;
Предельные отклонения от установленной температуры испытания в точках измерения по длине расчетной части образца при температуре от +600ºС до +1000ºС - не более ±7ºС;
Продолжительность нагрева образца до температуры +600ºС - не более 1,5 часа;
Продолжительность нагрева образца до температуры +1000ºС - не более 2,5 часов;
Потребляемая мощность прибора система температурных испытаний СТИ-2МК - не более 4кВт;
Питание - 380В, 50Гц;
Габариты прибора система температурных испытаний СТИ-2МК:
- пульта управления - 600х600х760мм;
- электропечи - 350х500мм;
- устройства для крепления электропечи - 200х300х1500мм;
Масса прибора система температурных испытаний СТИ-2МК:
- пульта управления - 110кг;
- электропечи - 35кг;
- устройства для крепления электропечи - 11кг;

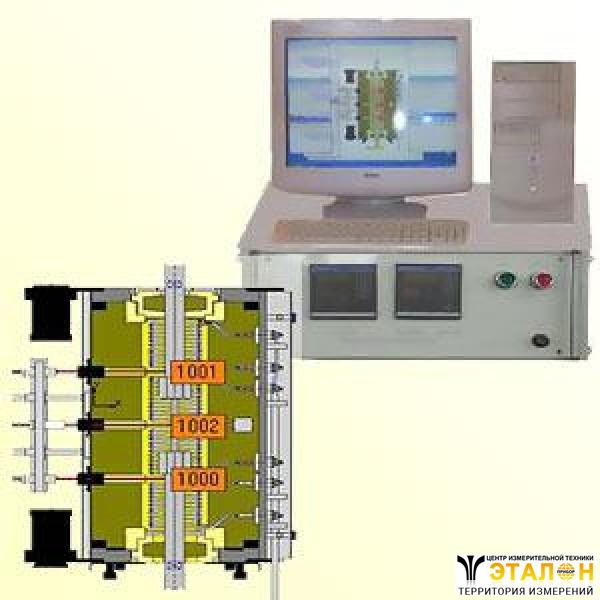

Состав прибора система температурных испытаний СТИ-2МК: электропечь, пульт управления, устройство для установки электропечи;
Электропечь имеет три зоны нагрева и снабжена низковольтными нагревателями напряжением не более 25В;
Регулирование температуры прибора система температурных испытаний СТИ-2МК производится раздельно для каждой зоны;
В качестве регуляторов температуры используются микропроцессорные регуляторы серии «МЕТАКОН», которые обеспечивают связь с ПК по RS-485;
Система прибора система температурных испытаний СТИ-2МК оснащена термоэлектрическими кабельными преобразователями типа ХА (хромель-алюмель) или НН (нихросил-нисил) с изолированными рабочим спаем;
По дополнительному договору поставляются:
- комплекты захватов для конкретного номера образца;
- персональный компьютер (при отсутствии в составе машины);
- лицензионное программное обеспечение, которое обеспечивает:
- управление работой регуляторов;
- сбор и отображение контролируемых параметров на экране ПК;
- архивирование контролируемых параметров в виде отчетов;
- печать архивированных и текущих значений;
- и т. д;
Программа позволяет создавать программно-аппаратную систему сбора данных и управления — рабочее место оператора;
Изготовитель гарантирует соответствие качества прибора система температурных испытаний СТИ-2МК требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
