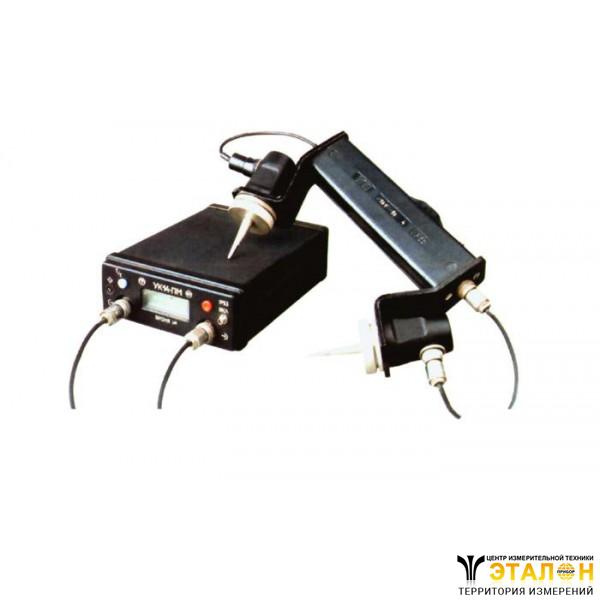

Бетоноскоп УК-14ПМ
Также этот прибор может называться: УК14ПМ, УК 14ПМ, УК14-ПМ, УК-14-ПМ, УК14 ПМ, uk-14pm, uk14pm, uk 14pm.
УК-14ПМ бетоноскоп предназначается для измерения времени распространения продольных ультразвуковых колебаний и длительности фронта первого вступления принятого сигнала.
Принцип действия приборов бетоноскопы УК-14ПМ основан на ультразвуковом импульсном методе с раздельным вводом в материал и последующим приемом прошедших через него УЗК.
Технические характеристики УК-14ПМ:
Рабочие частоты - 0,06 МГц; 0,1 МГц.
Диапазон скоростей - от 330 м/с до 6500 м/с.
Диапазон измерения времени распространения УЗК - от 20 мкс до 8800 мкс.
Разрешающая способность шкалы индикатора:
- в диапазоне от 20 мкс до 899,9 мкс - 0,1 мкс;
- в диапазоне от 900 мкс до 8800 мкс - 1,0 мкс.
Пределы допускаемой абсолютной погрешности измерения времени распространения УЗК - ± (0,01t + 0,1) мкс, где t - измеренное время.
Диапазон измерения длительности переднего фронта импульса УЗК - от 3 мкс до 30 мкс.
Разрешающая способность шкалы индикатора УК-14ПМ при измерении длительности переднего фронта импульса УЗК - 0,1 мкс.
Пределы допускаемой абсолютной погрешности измерения длительности переднего фронта импульса УЗК - ±(0,05 Тизм+0,1) мкс, где Тизм - измеренная длительность фронта.
Абсолютная чувствительность бетоноскопа УК-14ПМ - 110 дБ.
Источники питания - три гальванических элемента А343 типа ПРИМА с номинальным напряжением 4,5 В.
Ток, потребляемый электронным блоком - не более 100 мА.
Количество измерений за 1 час - не менее 300.
Габаритные размеры:
- электронного блока с автономным источником питания - 135×55×185 мм;
- преобразователя - 40×45×70 мм;
- устройства прозвучивающего с автономным источником питания и с преобразователями - 250×160×100 мм.
Масса:
- электронного блока с автономным источником питания - не более 1,3 кг;
- преобразователя - не более 0,2 кг;
- устройства прозвучивающего с автономным источником питания и с преобразователями - не более 1 кг.
Бетоноскопы УК-14ПМ предназначаются для:
- определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях;
- контроля твердения бетона в сборных и монолитных бетонных и железобетонных конструкциях в процессе тепловой обработки и твердения их в естественных условиях;
- для контроля качества огнеупорных бетонных изделий;
- определения прочности при сжатии кирпича и камней силикатных;
- для определения скорости распространения упругих продольных волн в твердых горных породах.
УК-14ПМ может также использоваться для обнаружения дефектов типа несплошности (зон расслоения и нарушенного адгезионного сцепления) в изделиях из бетона.
Условия эксплуатации УК-14ПМ:
Температура окружающего воздуха - от -10° С до +50° С.
Относительная влажность при +35° С - до 95%.
Атмосферное давление - от 84 кПа до 106 кПа.
Высота над уровнем моря - до 1000 м.
В бетоноскопах УК-14ПМ предусмотрены два режима работы. В первом режиме работы прибор автоматически измеряет время, за которое передний фронт ультразвукового импульса проходит известную базу в материале образца и изделия, на сновании чего рассчитывается скорость распространения волн. Во втором режиме работы УК-14ПМ измеряет длительность фронта первой полуволны принятого ультразвукового импульса.
