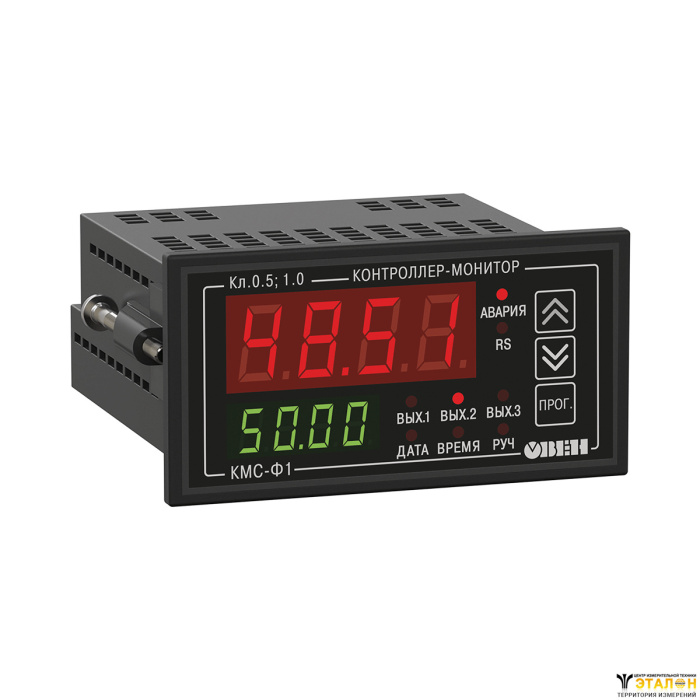

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.
Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.
Основные функции прибора.
- вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
- отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
- конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
- передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
- взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
- возможность ручного управления ВУ;
- индикация аварийной ситуации
- вход прибора имеет канал измерения напряжения и канал измерения тока.
Скачать брошюру
Контроллер-монитор сети КМС-Ф1 PDF (0.9 Мб)
Основные технические характеристики
Наименование | Значение |
Напряжение питания
| от 90 до 264 В переменного тока (номинальное значение 220) частотой от 47 до 63Гц (номинальные значения 50 и 60 Гц) |
Потребляемая мощность, ВА, не более | 10 |
Время измерения параметров, с, не более | 1 |
Количество каналов измерения | 2 |
Сопротивление канала измерения напряжения, | 500 кОм |
Сопротивление канала измерения тока, не более | 0,02 Ом |
Интерфейс связи с мастером сети | RS-485 |
Максимальное количество приборов, одновременно подключаемых к сети RS-485,не более | 32 |
Максимальная скорость обмена по RS-485, бит/с | 115200 |
Протоколы связи, используемые для передачи информации | ModBus-RTU; ModBus-ASCII; OWEN |
Дополнительное оборудование | Часы реального времени (погрешность хода – не более 5 с/сутки), встроенный источник выдачи звукового сигнала |
Время установления рабочего режима прибора, мин, не более | 5 |
Габаритные размеры прибора, мм | 96,0×48,0×100,0 |
Масса прибора, кг, не более | 0,25 |
Степень защиты корпуса | IP54 со стороны передней панели, IP00 со стороны клеммной колодки |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, часов | 50000 |
Характеристики ВУ
Наименование ВУ (обозначение типа) | Значение | |
Максимальный ток нагрузки | 5 А | |
Максимальное напряжение нагрузки | 250 В 50 Гц и cosj >0,4 | |
Максимальное напряжение нагрузки постоянного тока, не менее | 30 В | |
Максимальный ток нагрузки, не менее | 400 мА | |
Максимальное напряжение, не менее | 60В постоянного тока | |
Оптопара симисторная (С) | В режиме управления внешним симистором: | |
ток, при длительности импульса не более 2мс и частоте (50±1)Гц, не менее400мА | ||
действующее напряжение, не менее250В, 50 Гц | ||
В режиме коммутации нагрузки: | ||
ток нагрузки, не менее40 мА | ||
действующее напряжение, не менее250 В, 50 Гц | ||
Выход для управления внешним твердотельным реле (Т) | Выходное напряжение холостого хода (6 ±0,5) Впостоянного тока | |
Выходное напряжение на нагрузке 250Ом, не менее(3,3…4,9)В постоянного тока | ||
Ток короткого замыкания | ||
Выходной сигнал постоянного тока | от 4 до 20 мА | |
Сопротивление нагрузки | от 0 до 1300 Ом | |
Номинальное сопротивление нагрузки | 700Ом | |
Напряжение питания ЦАП | от 10 до 36 В | |
Номинальное напряжение питания ЦАП | (24,0+3,0)В | |
Выходной сигнал постоянного напряжения | от 0 до 10 В | |
Сопротивление нагрузки, не менее | 5кОм | |
Напряжение питания ЦАП | от 15 до 36 В | |
Номинальное напряжение питания ЦАП | (24,0±3,0)В | |
Характеристики измеряемых и вычисляемых параметров
Параметр | Диапазон | Основная погрешность измерений, % | |
Прямое подключение | Подключение с использованием трансформаторов | ||
Переменное напряжение, В | от 40 до 400 | от 40× до 4×106 | ±0,5 |
Переменный ток, А | от 0,02 до 5 | от 2×10-2 до 5×105 | ±0,5 |
Активная мощность (P, Ватт) | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
Реактивная мощность, вар | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
Полная мощность (S, ВА) | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
Частота, Гц | от 45,00 до 65,00 | от 45,00 до 65,00 | ±0,5 |
Коэффициент мощности (cosφ) | от 0 до 1,000 | от 0 до 1,000 | ±2,0 * |
Активная энергия, кВт/ч | от 0 до 4 ×106 | от 0 до 4 ×1012 | ±0,5 |
Реактивная энергия, кВАр/ч | от 0 до 4 ×106 | от 0 до 4 ×1012 | ±0,5 |
Полная энергия, кВА/ч | от 0 до 4 ×106 | – | ±0,5 |
* – значение основной погрешности измерения для мощностей более 30Вт (Вар, ВА). Для мощностей менее 30 Вт(Вар, ВА) значение основной погрешности измерения не более 5%. | |||
Схемы подключения
Схема расположения контактов на приборе
Схемы подключения различных исполнений ВУ1
Комплект поставки
- Прибор КМС-Ф1
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
