Описание:

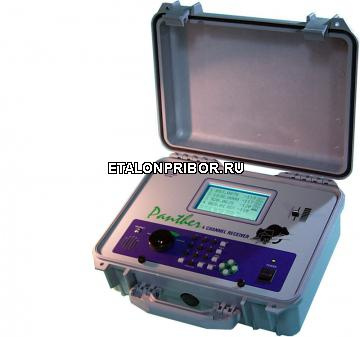

PantherTM представляет собой модульную систему приемников с высокими эксплуатационными характеристиками и возможностью точного измерения мощности сигнала за счет использования четырех независимых приемников.
PantherTM представляет собой модульную систему приемников с высокими эксплуатационными характеристиками и возможностью точного измерения мощности сигнала за счет использования четырех независимых приемников. На выходе система обеспечивает оперативное получение нефильтрованных данных, включая время, GPS, маркерную частоту измерений с последующими измерениями в количестве 512 на канал. Наличие модуля FinchTM CDMA делает Panther по настоящему мощной четырехканальной системой приемников, способной одновременно измерять и фиксировать как аналоговые, так и цифровые модулированные сигналы. Модуль Finch охватывает все 512 базовых станций и замеряет мощность Ec/Io с погрешностью ± 1,0 дБ менее чем за одну секунду.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Поддерживает одновременно CDMA и аналоговый модули для проверки списков «соседей», распределения PN, порогов передачи, загрязнения и анализа зон покрытия.
Модульная конструкция позволяет выбрать любую комбинацию аналоговых и цифровых приемников, т.е. Cellular, PCS, Paging, SMR/iDEN и LMR, с функцией измерения мощности прямых и отраженных сигналов.
Функция навигации с использованием 8-канального GPS приёмника.
Яркий ЖК-дисплей с фоновой подсветкой 128 х 240 пикселей.
Прямой ввод значений частоты: через клавиатуру или поворотный переключатель.
Питание от сети или источника постоянного тока на 12 В.
512 измерений в секунду на один приемник.
Общий вес системы не превышает 6,8 кг, прочный водонепроницаемый корпус.
Внутренний громкоговоритель FM/FSK; комплект из микрофона и наушников.
Измерения превышают требования для 40л даже при скорости движения транспортного средства > 112 км/ч.
Преобразование данных (40 лямбда).
ПК интерфейс (порт последовательного вывода на 38.400 бит/с).
ЧУВСТВИТЕЛЬНОСТЬ ПРИЕМНИКА: Чувствительность Отклонение каналов |
-118 – -30 дБ + 1 дБ (полоса частот 10 кГц) > 50 дБ, 30 КГц |
ИЗМЕРЕНИЕ RSSI Быстрое сканирование (каждый приемник), аналого-цифровой преобразователь точностью 10 бит Режим сканирования |
512
До 80 Freq/Rec |
ХАРАКТЕРИСТИКИ ПРИЕМНИКА: Дисплей
Диапазон регулирования Чувствительность Отклонение каналов Время настройки синтезатора |
Графический ЖК-дисплей с подсветкой 240 x 128 пикселей 20-40 МГц по любой полосе -118 – -30 дБ + 1 дБ (полоса частот 10 кГц) > 50 дБ, 30 кГц От 10 мс (<8 каналов) до 40 мс (> 500 каналов) |
ОБЩИЕ ХАРАКТЕРИСТИКИ: Двойное гетеродинирование: Полоса частот ИК спектра:
Стабильность: Фазовый шум: Антенна: Средства управления: Время готовности: Питание: |
83 МГц 1-ая Пч, 455 кГц 2-ая ПЧ 4 кГц, 10 кГц, 25 кГц, 30 кГц или 50 кГц (при 5 дБ) ± 2,5 РРМ при диапазоне температур от замерзания до 500С > 80 дБи/Гц при 10 кГц
TNC на 50 Ом Клавиатура с 20 кнопками < 3 минут Внешнее: от прикуривателя в машине на 12- 16 VDС и 200 мА Внешнее: трансформатор DC на 16В и 500 мА, 120 или 240 VAC, с автоматическим переключением |
ХАРАКТЕРИСТИКИ МОДУЛЯ FINCH: Полоса частот ПЧ Точность измерений Шум-фактор приемника Входная чувствительность антенны Максимальный безопасный вход |
1,25 МГц Ec/lo ± 1 дБ при 250С; ± 2 дБ при 0-500С < 7,5 дБ > -90 дБм + 10 дБм |
КОДОВОЕ РАЗДЕЛЕНИЕ КАНАЛОВ С МНОГОСТАНЦИОННЫМ ДОСТУПОМ: Последовательность генератора PN Минимальное значение Ec/lo Длина корреляции Минимальная обнаруживаемая пилотная мощность Скорость сканирования базовых станций Скорость обновления показаний на дисплее Идентификация базовых станций Точность синхронизации Дрожание вазы |
IS-95 I и Q Pilot -20 дБ 1024 чипов (для I и Q) -20 дБ < 1 секунды < 1 секунды Прямая демодуляция IS-95 BS Абсолютная (полученная из сигнала) ± 200 нс |
МЕХАНИЧЕСКИЕ СВОЙСТВА: Порт последовательного вывода:
Вес: Размеры: Одобрен: |
RS-232, 9600 бод, 8 бит, без бита четности, 1 стоповый бит 7,700 кг 17,78 x 33 x 40.64 см UL, CSA для внешнего источника |
АКСЕССУАРЫ: Антенна Прикуриватель Программное обеспечение для ПК: GPS ChameleonCW |
Четыре с разъемам «f» на 50 ом 12-16 VDC, 600 мА 3-1/2” дискета MS DOS с ключом Встроенный 8-канальный GPS с активной антенной Программное обеспечение для преобразований файлов для Windows 95/98 |
ОПЦИИ: Ширина полосы ПЧ Демодуляция BER
GPS |
4 кГц, 10 кГц, 25 кГц, 30 кГц Пакет «бит-байт» и счетчик пакетных ошибок (в отдельных моделях) Навигация |
ЧАСТОТЫ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
При управлении Panther с помощью Panther DataLogger™ через ПК, пользователь может выполнять пошаговое сканирование, которое проходит по всем каналом той или иной полосы.
-------------------------------PANTHER 1 ВТОРОЙ ОТЧЕТ------------------------------- ПОЗИЦИЯ / ДАТА / GPS / МАРКЕР / ЧАСТОТА 1 / 512 ИЗМЕРЕНИЙ / ЧАСТОТА 2 / 512 ИЗМЕРЕНИЙ / ЧАСТОТА 3 / 512 ИЗМЕРЕНИЙ / ЧАСТОТА 4 / 512 ИЗМЕРЕНИЙ Пошаговое сканирование (с использованием программного обеспечения для ПК); Табличное сканирование (с использование ПК или клавиатуры Panther): сканирует весь перечень заданных пользователем каналов (80 каналов на Rx).
Определение средних показателей на 40 Lambda в Chameleon CW.
В некоторых случаях желательно уменьшить влияние, которое оказывает затухание при анализе распространения переданного сигнала. Методика 40 Лямбда – широко известный способ достижения данной цели. Компания Berkeley Varitronics Systems, Inc. обеспечила поддержку данного типа усреднения в ChameleonCW™, универсальном инструменте для преобразования данных, начиная с версии 1.53. Данная программа преобразует данные, собираемые различными приемниками производства Berkeley. Было установлено, что необходимая для нейтрализации эффекта затухания частота дискретизации составляет:
36-50 выборок/ 40 длин волн. Объяснение данной теории можно найти в книге под названием "Мобильные сотовые телекоммуникационные системы" Уильяма С.Й. Ли. Если признать данную теорию верной, тогда можно предположить, что если частота дискретизации приемника будет больше, чем число образцов, требуемых по теории 40 Лямбда, тогда количество образцов может быть уменьшено до нужного значения путем усреднения. Пример: частота сигнала = 800 МГц.
Скорость движения = 100 км/ ч.
L = длина волны сигнала.
v = скорость распространения сигнала.
f = частота сигнала. Отсюда l=v/f. l=(300000000 м/с)/(800000000/с). l = .375 метров.
Теперь мы возьмем 40 выборок на 40 длин волн. Нам нужно узнать время для 1 длины волны.
T = время, необходимое для того, чтобы проехать1 длину волны.
V = скорость движения транспортного средства, V = (100 км.ч)(1000 м/км)/(3600 с/ч) = 27.78 м/с.
T = (l) / V = (.375м) / (27.78м/ с)
T = .0135 секунд, S = Необходимая частота дискретизации, S = 1 / .0135 с = 74.08 выборок /секунду.
Инструмент для преобразования данных.
Chameleon CW от BVS поддерживает функцию усреднения на основе теории 40 Лямбда. Данная опция доступна для данных, собранных 4-канальным приемником Panther от BVS.
В быстром режиме частота дискретизации составляет 512 образцов в секунду. Затем Chameleon CW от BVS сокращает эти данные до нужного числа образцов, требуемого по критериям 40 Лямбда. Все, что нужно сделать пользователю, так это ввести среднюю скорость движения транспортного средства.
