Описание:
Демодулятор: Поддерживаемые полосы частот 2,3-3,8 ГГц, радиочастотная чувствительность (широкая полоса частот) от -20 до -90 дБм, RSSI (Канал) для определения ID соты и сегмента от -20 до -80 дБм, измерение коррелированных характеристик нескольких каналов от 0 до -10 дБм.
Анализатор спектра: Поддерживаемые диапазоны 2,0-5,9 ГГц, средний минимальный уровень шума (без ввода) <-100 дБм, динамический диапазон >40 дБ, погрешность уровня ±1,5 дБ

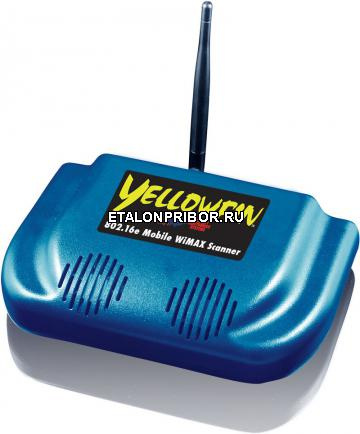

Прибор Yellowfinтм-OEM представляет собой инструментарий разработчика WiMAX, который включает в себя откалиброванный приемник и DLL- библиотеки. Откалиброванный приемник проводит измерения в диапазоне 2,0-5,9 ГГц, что соответствует распространенным стандартам широкополосной радиосвязи, таким как Wi-Fi, Wi-MAX, ISM, PublicSafety, Bluetooth и другим. Прибор Yellowfinтм-OEM отлавливает пакеты 802.16e; обеспечивает демодуляцию измерений RSSI для определения ID соты и ID сегмента, на основе преамбул осуществляет многолучевой анализ и определение параметра CINR (отношение мощности несущей к помехе и шуму). Технологическая база приемника (производства лаборатории Berkeley) позволяет проводить измерения RSSI с погрешностью ± 1,5 дБ любого ближайшего пакета WiMAX, включенного/не включенного в вашу сеть. Модуль Yellowfinтм-OEM включает в себя (1) Ethernet-порт 10/100 Мбит и (1) мини USB-порт для подключения ПК, (1) стандартный SMA-разъем для подключения антенны, встроенный 12-канальный/спутниковый GPS-приемник, необходимое программное обеспечение DLL и документацию.
Yellowfinтм-OEM включает в себя модуль DLL (Динамически компонуемые библиотеки) для обеспечения пользователей и разработчиков различными возможностями при отладке и совершенствовании программного обеспечения под собственные требования. Комплект Yellowfinтм-OEM включает в себя все необходимые компоненты для наблюдения/исследования объектов с помощью Mobile WiMAX, обнаружения помех и анализа пакетных трафиков.
Функциональные возможности:
Технические характеристики
ТЕХНИЧЕСКИЕ ДАННЫЕ ДЕМОДУЛЯТОРА | |
Поддерживаемые полосы частот | 2,3-3,8 ГГц |
Радиочастотная чувствительность (широкая полоса частот) | от -20 до -90 дБм |
RSSI (Канал) для определения ID соты и сегмента | от -20 до -80 дБм |
Измерение коррелированных характеристик нескольких каналов | от 0 до -10 дБм |
CINR | от 0 до +20 дБм |
ТЕХНИЧЕСКИЕ ДАННЫЕ АНАЛИЗАТОРА СПЕКТРА | |
Поддерживаемые диапазоны | 2,0-5,9 ГГц |
Средний минимальный уровень шума (без ввода) | <-100 дБм (контрольный уровень -70 дБм, полоса частот по разрешению 50 кГц) |
Динамический диапазон | >40 дБ |
Погрешность уровня | ±1,5 дБ (25 град. по Цельсию) |
Максимальный ввод (безопасный) | +0 дБ |
Максимальный ввод (без насыщения) | -20 дБ |
Контрольный уровень | от -20 до -70 дБм (с шагом 10 дБ) |
ПЕРЕКЛЮЧЕНИЕ | |
Управление для пользователя | Автоматическое или ручное |
Переключение при изменении пакета/уровня помех | Анализатор триггера при достижении/ превышении порогового уровня входной мощности (диапазон 20 МГц) |
Порог запуска | Настраивается пользователем в дБм |
Задержка запуска | Настраивается пользователем в мс |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Встроенный GPS-приемник | 12-канальный GPS-приемник |
Входной разъем | SMA-разъем, 50 Ом |
Питание | Встроенный преобразователь переменного/ постоянного тока |
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Масса | 0,9 кг |
Размеры | 7,62 x 10,16 x 20,32 см (Водонепроницаемый, противоударный пластиковый (ABS) корпус) |
Частотный диапазон
