ПЛК100-24.К-L
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

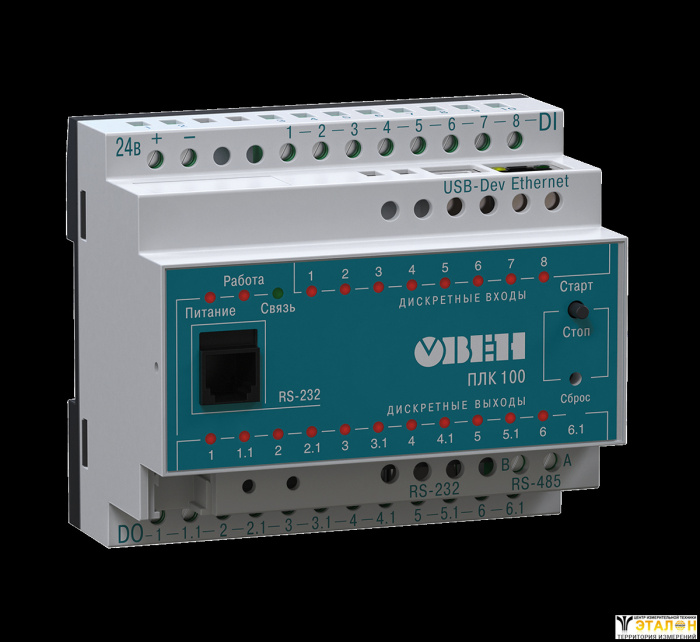

ОВЕН ПЛК100 – моноблочный контроллер с дискретными входами/выходами на борту для автоматизации малых систем
- Создание систем управления малыми и средними объектами.
- Построение систем диспетчеризации.
Особенности ОВЕН ПЛК100
- Компактный DIN-реечный корпус.
- Дискретные входы/выходы на борту.
- Наличие последовательных портов (RS-485, RS-232) и Ethernet.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- Два варианта питания: 220 В переменного тока и 24 В постоянного тока.
Конкурентные преимущества ОВЕН ПЛК100
- Отсутствие ОС, что повышает надежность работы контроллеров.
- Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
- Большое количество интерфейсов на борту, работающих независимо друг от друга: Ethernet, 3 последовательных порта, USB Device для программирования контроллера.
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
- Встроенные часы реального времени.
- Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Программирование контроллеров ОВЕН ПЛК100
Программирование контроллеров ОВЕН ПЛК100 осуществляется профессиональной системой программирования CODESYS v.2.
Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.
Получить более подробную информацию по системе программирования CODESYS и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru.
Сервисное программное обеспечение ОВЕН ПЛК100
Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК100 и таргет-файлы можно скачать в разделе "Сервисное ПО контроллеров ОВЕН ПЛК100".
Дополнительные утилиты
Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:
- EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
- PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.
Подробнее узнать про утилиты и скачать их можно на странице Утилиты EasyWorkPLC и PLC_IO.
Ознакомиться с сертификатами можно скачать на странице сертификатов к приборам.

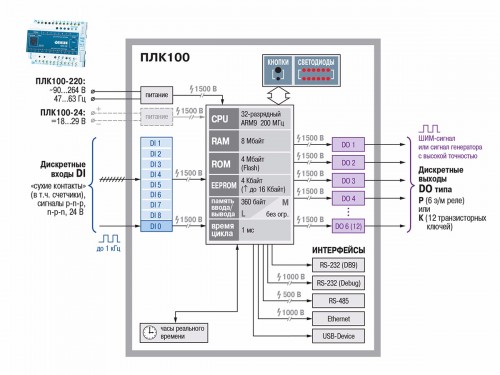

Функциональная схема
Основные технические характеристики
Общие сведения
Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм |
Степень защиты корпуса | IР20 |
| Напряжение питания: | |
ПЛК100-24 | 18... 29 В постоянного тока (номинальное напряжение 24 В) |
| ПЛК100-220 | 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц |
| Потребляемая мощность, не более | |
ПЛК100-24 | 6 Вт* |
| ПЛК100-220 | 10 Вт |
Индикация передней панели |
|
Ресурсы
Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9 |
Объем оперативной памяти | 8 Мбайт |
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов | 4 Мбайт** |
Размер Retain-памяти | 4 кбайт*** |
Время выполнения цикла ПЛК | Минимальное 250 мкс (нефиксированное), типовое от 1 мс |
Дискретные входы
Количество дискретных входов | 8 |
Гальваническая развязка дискретных входов | есть, групповая |
Электрическая прочность изоляции дискретных входов | 1,5 кВ |
| Максимальная частота сигнала, подаваемого на дискретный вход: | |
| - при программной обработке | 1 кГц |
| - при применении аппаратного счетчика | 10 кГц |
| - при применении обработчика энкодера | 1 кГц |
Дискретные выходы
| Количество дискретных выходов в: | |
ПЛК100-24.Р и ПЛК100-220.Р | 6 э/м реле |
| ПЛК100-24.К | 6 сдвоенных транзисторных ключей (всего 12 выходных сигналов) |
Гальваническая развязка дискретных выходов | есть, индивидуальная |
Электрическая прочность изоляции дискретных выходов | 1,5 кВ |
Интерфейсы связи
Интерфейсы | Ethernet 100 Ваsе-Т RS-232 - 2 канала RS-485 USB 2.0-Device |
Скорость обмена по интерфейсам RS | от 4800 до 115200 bps |
Протоколы | ОВЕН Modbus-RTU, Modbus-АSCII DСОN Моdbus-ТСР GateWay (протокол СODESYS) |
Программирование
Среда программирования | СODESYS 2.3.8.1 (и старше) |
Интерфейс для программирования и отладки | RS-232 USB-Device Ethernet |
Поддерживаемые интерфейсы и протоколы
Протокол | Интерфейс | Применение |
ОВЕН | RS-232 | Поддержка модулей ввода/вывода линейки ОВЕН Мх110 |
Modbus RTU | RS-232 | Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами. |
Modbus TCP | Ethernet 10/100 Mbps | Передача данных на верхний уровень (в SCADA-системы). |
DCON | RS-232 | Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM-4хххх |
GateWay | RS-232 | Программирование контроллера, отладка пользовательской программы. Связь с контроллерами других производителей на базе СODESYS. |
Контроллеры ОВЕН ПЛК позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования СODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК (библиотека входит в комплект поставки контроллера).
* Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
** Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
*** Настраивается пользователем, максимальный объем 16 Кбайт.

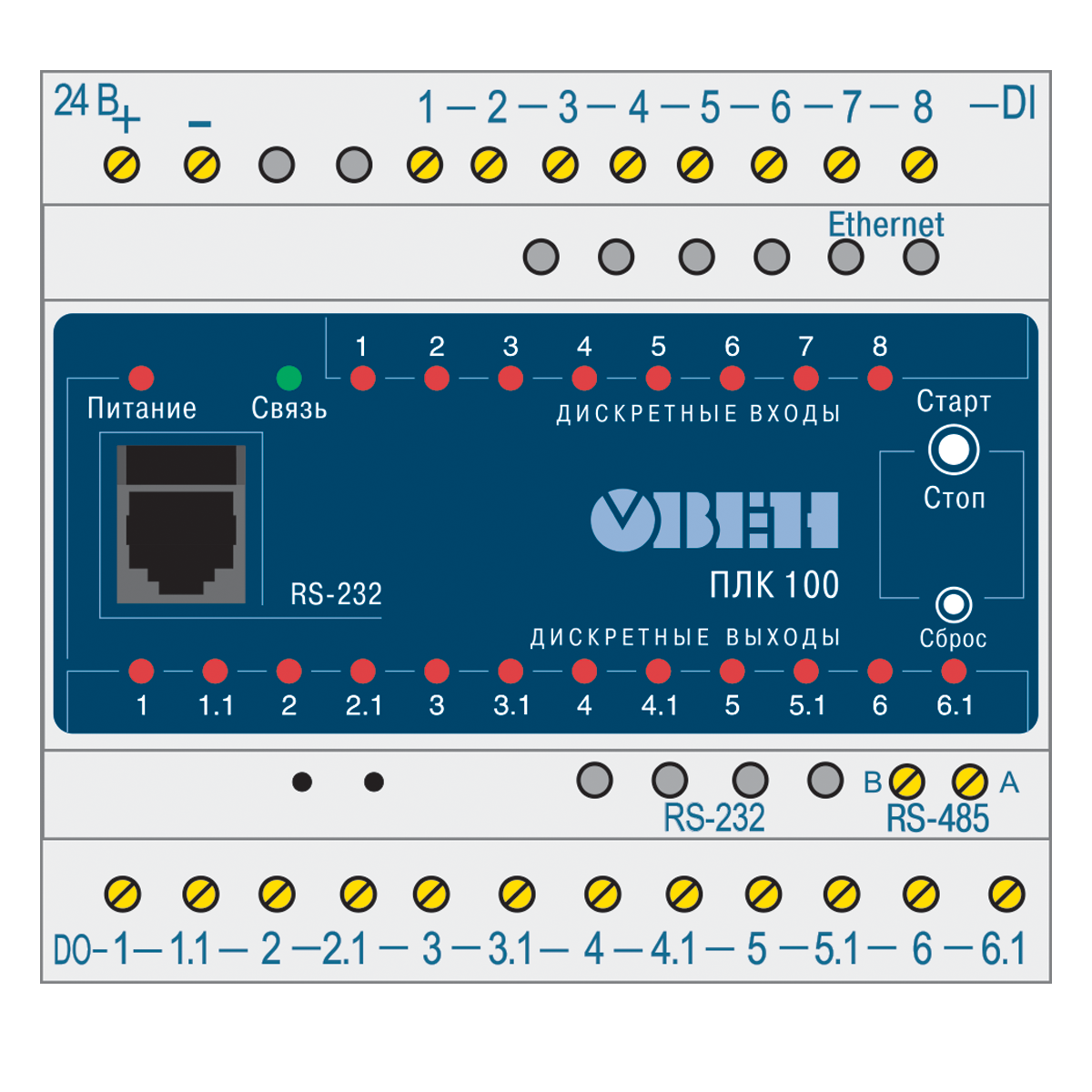

Элементы управления
 | Светодиодная индикация:
|
 | Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере. |
 | Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом). |

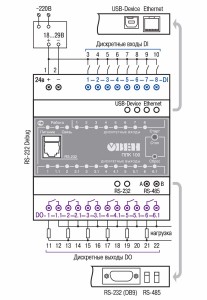

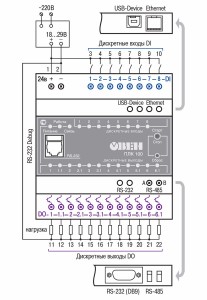

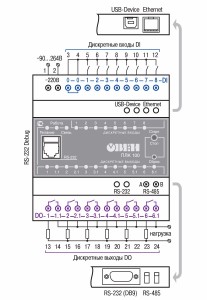

Схемы подключения
Схема подключения дискретных входов ПЛК100
Схемы подключения к ПЛК100 дискретных датчиков с полупроводниковым выходным каскадом
Примечание.
Для подключения к ПЛК100-24 датчиков n-p-n по схеме «с общим минусом» рекомендуется использовать дополнительно устройство ОВЕН ПДИМ-8
Кабели
Наименование | Изображение | Комментарии | Длина, м |
| КС1 |  | Применяется для прошивки и программирования контроллеров: - ПЛК100 (порт RS-232 DEBUG) | 1,5 2,7 |
КС2 |
| Применяется для соединения контроллеров ПЛК100 (порт RS-232 DEBUG) с панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232) | 1,5 2,7 |
КС3 |
| Применяется для соединения контроллеров ПЛК100 (порт RS-232 DEBUG) с модемом ПМ01[M02] (порт RS-232, соединитель Х2) | 1,5 |
Комплект поставки
- Прибор ПЛК100
- Кабель программирования КС1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
