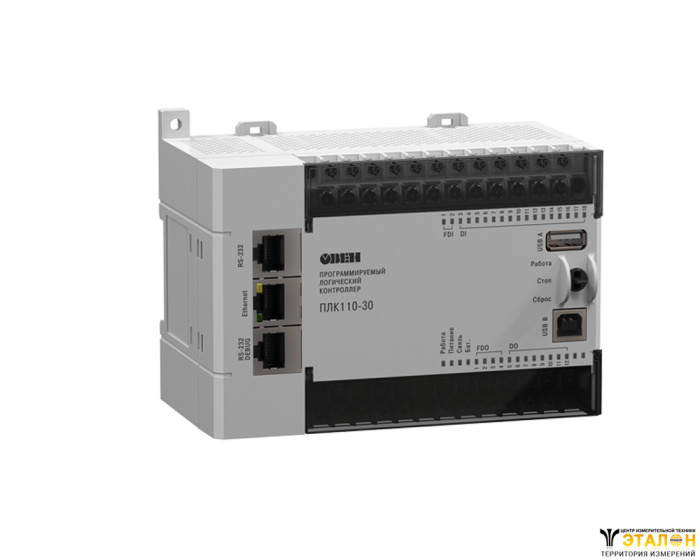

ПЛК110 [М02] программируемый контроллер для средних систем
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами
Преимущества ОВЕН ПЛК110[М02]
- Наличие встроенных дискретных входов/выходов на борту.
- Скоростные входы для обработки энкодеров.
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
- Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
- 4 последовательных порта (RS-232, RS-485) для:
- увеличения количества входов-выходов;
- управления частотными преобразователями;
- подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
- Наличие двух исполнений по питанию (220 В и 24 В).
Схема применения ПЛК110 [M02]
![Схема применения ПЛК110 [M02]](/files/items/0/ec0694f5b7cf1be0749a907ac25a08d4.png "Схема применения ПЛК110 [M02]")
Линейка ПЛК110[М02]
Параметр | ПЛК110-30[М02] | ПЛК110-32[М02] | ПЛК110-60[М02] |
Количество входов | 18 | 18 | 36 |
Быстрых входов | 2 | 2 | 4 |
Быстрых счетчиков | 2 | 2 | 4 |
Энкодеров | 1 AB | 1 AB | 1 ABZ или 2 AB |
Количество выходов | 12 | 14 | 24 |
Быстрых выходов (для ПЛК110 с транзисторными выходами) | 4 | 4 | 4 |
Количество портов | |||
RS-485 | 2 | 1 | 2 |
RS-232 | 1 | 1 | 1 |
RS-232-Debug | 1 | 1 | 1 |
Ethernet 100 Base-T | 1 | 1 | 1 |
Сравнительная таблица ПЛК110 и ПЛК110[М02]
Параметр | ПЛК110 | ПЛК110[М02] |
Вычислительные ресурсы Процессор ОЗУ FLASH-диск ПЛК Операционная система | 200 МГц 128 кБайт+2 МБ (размер heap варьируется) 4 МБ нет | 400 МГц 128 кБайт+3 МБ (размер heap варьируется) 6 МБ Есть, EmbOS Segger - ОС реального времени |
Интерфейсы | RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device | RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device USB Host |
Работа по беспроводным сетям | SMS, CSD, GPRS | SMS, CSD, GPRS |
Питание 5 В в RS-232 | Нет | Есть |
Температурный диапазон эксплуатации | -10…+50 °C | -40…+55 °C |
Источник питания для часов RTC | Встроенный аккумулятор | Заменяемая стандартная батарейка CR2032 |
Источник питания для Retain | Встроенный аккумулятор | Не требуется, используется MRAM |
Ведение архивов на USB Flash | нет | До 8 ГБ |
Быстрые входы | Есть, до 10 кГц | Есть, 100 кГц |
Быстрые выходы | до 5 кГц | До 100 кГц |
Функциональная схема
![Функциональная схема ОВЕН ПЛК110[M02]](/files/items/0/a08c4f4a71435ceb4cad263b700ec7bc.svg "Функциональная схема ОВЕН ПЛК110[M02]")
Функциональная схема ОВЕН ПЛК110[M02]
Основные технические характеристики
Параметр | Значение (свойства) | ||
ПЛК110-Х.30[М02] | ПЛК110-Х.32[М02] | ПЛК110-Х.60[М02] | |
Питание | |||
| Напряжение питания: | |||
ПЛК110-24.Х.Х-Х
| от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) * | ||
| ПЛК110-220.Х.Х-Х | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) | ||
| Потребляемая мощность, не более: | |||
ПЛК110-24.Х.Х-Х | 28 Вт | 31 Вт | |
| ПЛК110-220.Х.Х-Х | 41 ВА | 45 ВА | |
| Параметры встроенного источника питания: | |||
ПЛК110-24.Х.Х-Х | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА | ||
| ПЛК110-220.Х.Х-Х | Выходное напряжение 24 В±4 %, ток не более 400 мА | ||
Цифровые (дискретные) входы | |||
Количество входов (из них быстродействующих) | 18 (2) | 18 (2) | 36 (4) |
Тип входов по ГОСТ Р 51841–2001 | 1 | ||
Напряжение «логического нуля» | минус 3 … 5 В | ||
Максимальный ток «логического нуля» | 2 мА | ||
Напряжение «логической единицы» | 15…30 В | ||
Максимальный ток «логической единицы» | 9 мА (при 30 В) | ||
| Минимальная длительность импульса, воспринимаемого дискретным входом: | |||
- для обычных входов | 1,6 мс (меандр) | ||
| - для быстродействующих | см. таблицу 3.1 | ||
Подключаемые входные устройства |
| ||
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) | |||
Количество релейных выходных каналов | 12 | 14 | 24 |
Максимальный ток, коммутируемый контактами реле, не более | 3 А | ||
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) | 10 мс (выходы DО1…DО14) | 10 мс (выходы DО1…DО24) |
| Суммарный максимальный ток нагрузки группы реле: | |||
COM1-COM2 | 3 А | 3 А | 3 А |
COM3 | 3 А | 12 А | 3 А |
COM4 | 3 А | 12 А | 3 А |
COM5 | 12 А | 12 А | 2,5 А |
COM6 | 12 А | - | 6 А |
COM7-COM10 | - | - | 12 А |
Механический ресурс реле |
| ||
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) | |||
Количество транзисторных выходных каналов, из них быстродействующих | 12 4 (DО1…DО4) | 14 4 (DО1…DО4) | 24 4 (DО1…DО4) |
| Максимальный ток транзисторного выхода, не более | |||
– для обычных | 400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000) | ||
| – для быстродействующих | 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) | ||
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) | SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В) | ||
| Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более | |||
– для обычных | 5 мс (выходы DО5…DО12) | 5 мс (выходы DО5…DО14) | 5 мс (выходы DО5…DО24) |
| – для быстродействующих | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) |
Интерфейсы связи, количество | |||
RS-485 | 2 | 1 | 2 |
RS-232 | 1 | 1 | 1 |
RS-232-Debug | 1 | 1 | 1 |
Ethernet 100 Base-T | 1 | 1 | 1 |
Схемы подключения
Расположение контактов для подключения внешних цепей ПЛК110-60
Расположение контактов для подключения внешних цепей ПЛК110-32
Расположение контактов для подключения внешних цепей ПЛК110-30
Подключение входных устройств и схемы входных элементов контроллера ПЛК110
Схема подключения контактных датчиков (Sl-Sn) к входам ПЛК110
Обе схемы равнозначны, может использоваться любая. При применении контактных датчиков совместно с датчиками, имеющими на выходе транзисторный ключ, схема подключения должна определяться типом транзисторных датчиков.
Суммарный ток потребления всех внешних датчиков и всех подключенных дискретных входов (7 мА на вход) не должен превышать 620 мА. Если потребление датчиков и входов больше указанного, то для питания датчиков следует использовать внешний блок питания требуемой мощности.
Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн – пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.)
Подключение цепей защиты при реактивной нагрузке
Кабели
Наименование | Изображение | Комментарии | Длина, м |
КС14 |
| Применяется для прошивки и программирования контроллера ПЛК110[М02] (порт RS-232 DEBUG). | 1,8 |
КС16 |
| Применяется для связи контроллера ПЛК110[М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232). | 1,5 2,5 |
КС17 |
| Применяется для связи контроллера ПЛК110[М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01]. |
|
Комплект поставки
- Прибор ПЛК110[М02]
- Кабель для программирования КС14
- Руководство по эксплуатации
- Паспорт/гарантийный талон
