Общие характеристики | |
Конструктивное исполнение (ШШхВВхГГ) | Унифицированный корпус для крепления на DIN-рейку (77×130×30 мм) |
Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клемм |
Напряжение питания | =10...30 В (номинальное значение =24 В) |
Потребляемая мощность | Не более 4 Вт |
Индикация передней панели | Светодиодная индикация питания и состояния портов передачи данных |
Ресурсы | |
Центральный процессор | 32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200) |
Объем оперативной памяти | 64 Мб (SDRAM) |
Объем энергонезависимой | 16 Мб (DataFlash) |
Интерфейсы связи | |
Общее количество последовательных портов | 4 |
RS-232/485 (в зависимости от положения DIP-переключателей) | 2 |
RS-232 | 2 |
RS-485 | - |
Ethernet | 1 |
Слот для карты памяти (MicroSD/MicroSDHC) | 1 |
USB 2.0 | 2 (Host) |

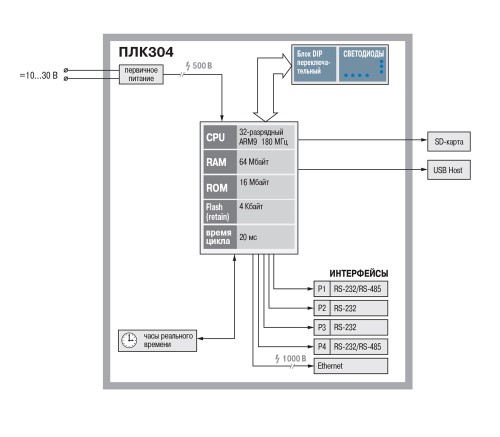

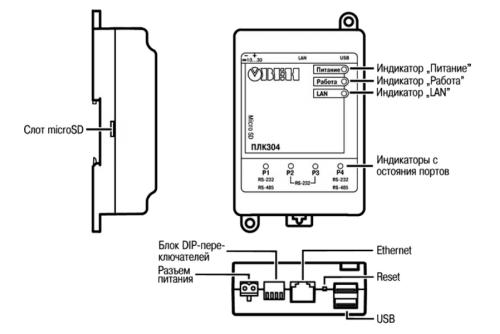

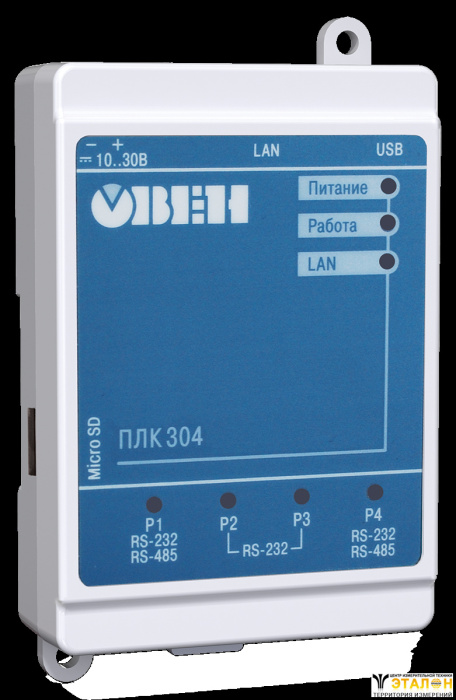

Внешний вид ПЛК304
а) Нижняя поверхность прибора с последовательными портами

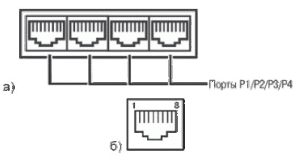

б) разъем типа RJ45
Номер контакта | Номер порта | |||||
P1 | P2 | P3 | P4 | |||
RS-232 | RS-485 | RS-232 | RS-485 | |||
1 | DSR | - | DSR | - | - | |
2 | RTS | - | RTS | RTS | RTS | - |
3 | GND | - | GND | GND | GND | - |
4 | TXD | - | TXD | TXD | TXD | - |
5 | RXD | - | RXD | RXD | RXD | - |
6 | - | B (Data-) | DCD | - | - | B (Data-) |
7 | CTS | - | CTS | CTS | CTS | - |
8 | - | A (Data+) | - | - | - | A (Data+) |
Монтаж контактов последовательных портов на разъеме RJ45
Наименование | Изображение | Комментарии | Длина, м |
КС6 | Применяется только для прошивки и консольного доступа (Linux) контроллера ПЛК304 (по порту Р3). Присоединение прочих устройств этим кабелем невозможно. | 1,5 | |
КС12 | Применяется для подключения внешних устройств c разъемом DB9F по RS-232/RS-485 к ПЛК304 | 1,5 0,27 |
* Обратите внимание на то, что программирование осуществляется по Ethernet. Кабель в комплекте не идет.
