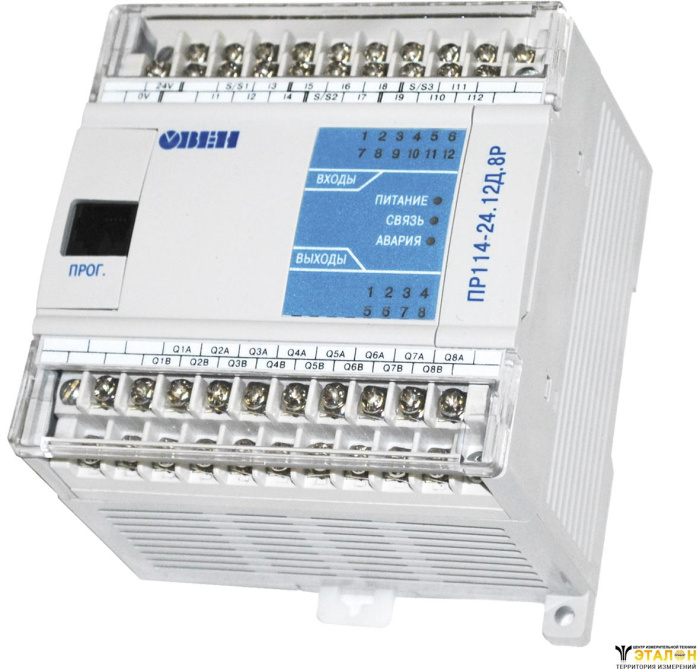

ПР114-224.8Д4А.РРРРТТТТ
Цена:
20 412
₽
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Построение простых локальных систем управления:
- разного типа насосных станций с возможностью управления частотным преобразователем;
- контроля доступа и релейной защиты;
- конвейерных систем с дозаторами;
- технологического оборудования (станки, прессы и пр.);
- вентиляции и отопления.
Преимущества
- Различные виды исполнения. (по питанию, по типу и количеству входов/выходов).
- Наличие часов реального времени.
- Простая, интуитивно понятная среда программирования OWEN Logic.
- Возможность создания и отладки проекта без прибора.
- Возможность интеграции в сети RS-485, протокол Modbus-Slave.
- Компактный корпус на DIN-рейку.
- Широкий климатический диапазон -20..+55 °C.
Функциональные возможности
- Логические функции (И, ИЛИ, НЕ).
- Арифметические функции и функции сравнения.
- Счетчики, триггеры.
- Блоки временных задержек.
- Формирователи сигналов.
- Блоки работы с битами.
- Возможность создания своих блоков (макросы).
- Онлайн база макросов.
Сводная таблица технических характеристик ПР110/ПР114:
Наименование | Значение | ||
ПР110 | ПР114 | ||
Каналы ввода / вывода | |||
Количество входов аналоговых | Нет | 4 (0) | |
Количество входов дискретных | 8 или 12 | 8 (12) | |
Количество выходов дискретных | 4 или 8 | 4 - 8 | |
Количество выходов аналоговых | Нет | До 4 | |
Питание прибора | |||
Напряжение питания | =24 В или ~220 В | =24 В и ~220 В | |
Потребляемая мощность, ВА, не более | 8 | 16 | |
Программирование | |||
Количество ФБ, среднее | 63 | 500 | |
RETAIN-переменные | Нет | 136 байт | |
Время цикла, мс, не менее | 3 | 1 | |
Конструкция | |||
Тип крепления | На DIN-рейку, настенное | ||
Степень защиты корпуса | IP20 | ||
Климатика | -20...+55 °С | ||
Габариты, мм | (110×73×63)±1 (110×73×96)±1 | (110×73×96)±1 | |
Основные особенности
- Подходит для задач локальной автоматизации
- До 12 дискретных входов
- До 4 аналоговых входов
- До 8 дискретных выходов
- До 4 аналоговых выходов
- Наличие часов реального времени
- Универсальный источник питания (как от 220 В переменного так и от 24 В постоянного тока)
- Встроенный источник питания 24 В, 160 мА
- Программирование в среде OWEN Logic (ссылка)
- Энергонезависимая память для хранения состояния внутренних переменных
- Работа в сети Modbus (с ПР-МИ485)
- Расширенный диапазон рабочих температур -20...+55 °С
Внимание!
По всем вопросам связанных с программируемым реле ОВЕН ПР обращайтесь по адресу support@owen.ru.
Так же рекомендуем ознакомиться с разделом FAQ, возможно, на Ваш вопрос уже есть ответ.
Программа для ОВЕН ПР создается в специализированной среде OWEN Logic.
Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.
Основные технические характеристики
Питание
Наименование | Значение |
| Напряжение питания, В* | 21...27 В (номинальное напряжение 24 В) |
| 90...264 В (номинальное 110-220 В, при частоте 47...63 Гц) | |
| Потребляемая мощность, ВА, не более | 16 |
| Гальваническая развязка, В | есть, 1500 |
| Встроенный источник питания | =24 В, 145 мА max |
*Блок питания универсальный
Дискретные входы
Параметр | Значение |
| Количество дискретных входов | 8, развязка групповая по 4 входа (1-4, 5-8),1500 В |
| Тип датчика дискретного входа | - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); |
| - датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором | |
| Напряжение питания дискретных входов, В | 21...27 |
| Максимальный ток дискретного входа, мА не более | 4 |
| Ток «логической единицы», мА | 2,0…4,0 |
| Ток «логического нуля», мА | не более 0,1 |
| Уровень сигнала, соответствующий логической единице на дискретном входе, В | 15…30 |
| Уровень сигнала, соответствующий логическому нулю на дискретном входе, В | - 3…+ 5 |
Аналоговые/дискретные входы
Параметр | Значение |
| Количество входов | 4 (входа 9-12) |
| Режим аналогового входа | |
| Тип измеряемых сигналов | «0…10 В», «4…20 мА», |
| Входное сопротивление, кОм | 67 |
| Предел основной приведенной погрешности, % | ±0,5 |
| Значение наименьшего значащего разряда, мВ | 2,7 (3700 ед./(0-10 В)) |
| Период обновления результатов измерения четырех каналов, мс, не более | 0,5 |
| Дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, % | ±0,25 |
| Режим дискретного входа | |
| Напряжение «логической единицы» , В (ток в цепи) | 14…30 (1,0…2,6 мА) |
| Напряжение «логического нуля», В (ток в цепи) | 0…11 (не более 0,2 мА) |
| Гальваническая развязка | Отсутствует |
Выходные устройства
Параметр | Значение |
| Количество выходных устройств | 8, из них 4 с возможностью |
| Из них: - фиксированные (дискретные) - на выбор (аналоговые/дискретные) | 4 (выходы 1-4) 4 (выходы 5-8) |
| Гальваническая развязка | Индивидуальная, 1500 В, кроме выхода типа Т |
| Типы выходных элементов | см табл. "Тип встроенного выходного устройства" |
Конструкция
Параметр | Значение |
| Индикация состояния входов/выходов | Светодиодная, на передней панели |
| Тип корпуса | Корпус для крепления на стену или на DIN-рейку шириной 35 мм. |
| Габаритные размеры, мм | (96×110×73)±1 |
| Климатическое исполнение | IP20 (-20…+55) |
| Масса прибора, кг, не более | 0,5 |
Вычислительные ресурсы
| Время цикла, мс min (зависит от сложности программы) | 1 |
| Количество ФБ, шт., среднее | 500 |
| Количество функций, шт., среднее | 500 |
| Количество переменных для сетевого обмена, шт. max | 64 (32 на чтение, 32 на запись) |
| Объем памяти для энергонезависимых переменных, байт | 136 |
Тип встроенного выходного устройства
| Обозначение выходного элемента | Тип выходного элемента | Технические параметры |
| Р | Контакты электромагнитного реле | Максимальный коммутируемый ток, А, не более – 5 A при напряжении не более 30 В постоянного тока – 10 A при напряжении не более 250 В переменного тока, 50 Гц и cosφ> 0,95 Механический ресурс реле, циклов, не менее – 5 000 000 Электрический ресурс реле, циклов, не менее – 200 000 |
| К | Оптопара транзисторная n-p-n-типа | Постоянный ток не более 400 мА при напряжении не более 60 В |
| Т | Выход для управления внешним твердотельным реле | Выходное напряжение 4…6 В, постоянный ток не более 25 мА |
| С | Оптопара симисторная | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц) |
| И | ЦАП «параметр – ток» | Постоянный ток 4…20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12…30 В |
| У | ЦАП «параметр – напряжение» | Постоянное напряжение 0…10 В на внешней нагрузке не менее 2 кОм, напряжение питания 16…30 В |

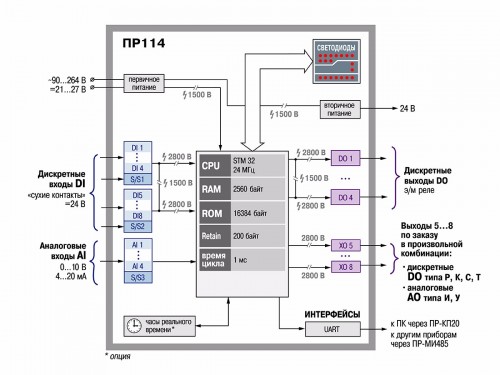

Функциональная схема
Схемы подключения

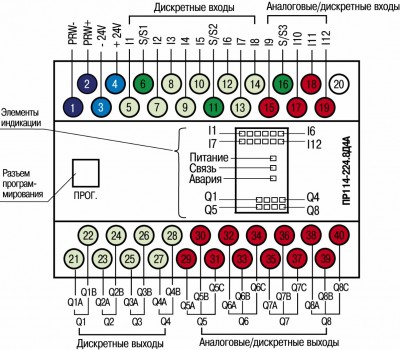

Назначение контактов ПР114
Подключение входов
Подключение дискретных датчиков с выходом типа «сухой контакт»
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором
Схема подключения аналгового датчика 0..10 В
Схема подключения аналогового датчика 4..20 мА
Подключение выходов
Схема подключения дискретного выхода
Схема подключения нагрузки к ВУ типа Р
Схема подключения нагрузки к ВУ типа К
Схема подключения силового симистора к ВУ типа С
Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно
Схема подключения нагрузки к ВУ типа Т
Схема подключения нагрузки к ВУ типа У
Схема подключения нагрузки к ВУ типа И
Комплект поставки
- Прибор ПР114
- Резистор С2-29В-0,125Т-180 Ом 0,1%-25ppm/C - 4 шт.
- Паспорт и руководство по эксплуатации
- Гарантийный талон
