Описание

Внимание!

С 20 апреля 2023 года снимаются с производства модификации ПР114 с часами реального времени.
О снятии с производства модификаций ПР114 без часов реального времени уведомим дополнительно.

Для замены модификаций ПР114 с релейными выходами рекомендуем использовать ПР100 –компактное программируемое реле для локальных систем автоматизации. ПР100 может работать аналогично ПР114, при этом имеет более расширенный функционал.

Для вашего удобства мы подготовили таблицу замен модификаций ПР114 на другие ПР.

Обращаем внимание:

Все приборы ПР имеют на борту часы реального времени, поэтому могут заменить и модификации ПР114 с часами реального времени (ПР114-224. 8Д4А.РРРРхххх-Ч), и без них (ПР114-224. 8Д4А.РРРРхххх).
Если совместно с ПР114 использовался модуль интерфейсный ПР-МИ485, то необходимо выбрать модификацию ПР с интерфейсом RS-485.
ПР114 имеет универсальное питание, поэтому при подборе замены необходимо выбрать ПР с нужным типом питания: 24 В или 220 В.

Таблица замен на основные модификации ПР114

Модификация ПР114	Варианты замены	Примечание
ПР114-224.8Д4А.РРРРРРРР	ПР100-24.1208.03.0 ПР100-24.1208.03.1	="24 В, без интерфейса RS-485
ПР114-224.8Д4А.РРРРРРРР-Ч		="24 В, c интерфейсом RS-485
ПР114-224.8Д4А.РРРРКККК	ПР200-24.5.0.0 ПР200-24.5.1.0 ПР200-220.25.0.0 ПР200-220.25.1.0	="24 В, без интерфейса RS-485
		=24 В, c интерфейсом RS-485
ПР114-224.8Д4А.РРРРКККК-Ч		~220 В, без интерфейса RS-485
		~220 В, c интерфейсом RS-485
ПР114-224.8Д4А.РРРРРРУУ	ПР200-24.4.0.0 ПР200-24.4.1.0 ПР200-220.24.0.0 ПР200-220.24.1.0	="24 В, без интерфейса RS-485
		=24 В, c интерфейсом RS-485
ПР114-224.8Д4А.РРРРРРУУ-Ч		~220 В, без интерфейса RS-485
		~220 В, c интерфейсом RS-485
ПР114-224.8Д4А.РРРРРРИИ	ПР200-24.2.0.0 ПР200-24.2.1.0 ПР200-220.22.0.0 ПР200-220.22.1.0	="24 В, без интерфейса RS-485
		="24 В, c интерфейсом RS-485
ПР114-224.8Д4А.РРРРРРИИ-Ч		~220 В, без интерфейса RS-485
		~220 В, c интерфейсом RS-485

Для подбора замен на заказные позиции ПР114 вы можете обратиться в техническую поддержку по почте: support@owen.ru

Сравнительная таблица ПР100 и ПР114

Параметр	Значение
Параметр	ПР100	ПР114
Каналы ввода/вывода
AI	До 4	До 4
Возможность работы AI в дискретном режиме	есть	есть
DI	До 12	До 12
AO	Нет	До 4
DO	До 8 (релейные)	До 8
Программирование и отладка
Встроенный ПИД-регулятор	Есть	Есть
Часы реального времени	Есть	Опционально
Количество ФБ, среднее	500	500
Объем Retain-памяти	1024 байт	136 байт
Время цикла, мс, не менее	1	1
Порт для программирования	USB	UART (необходим ПР-КП20)
Настраиваемые светодиоды	Есть, 2 шт.	Нет
Коммуникационные возможности
Интерфейс	RS-485 (до 1 шт.)	UART (необходим ПР-МИ485)
Протокол	Modbus RTU/ASCII-Master/Slave	Modbus RTU/ASCII-Slave
Конструктивные особенности
Тип крепления	На DIN-рейку, автоматный корпус, 5 DIN	На DIN-рейку
Климатическое исполнение	-40...+55 ºС	-20...+55°С
Питание	24 В и ~230 В	24 В и ~230 В
Возможность питания от бортовой сети 12 В	Есть	нет
Монтаж
Съемные клеммники	Есть, нижний и верхний	Есть, верхний
«Быстрая» замена батарейки	есть	нет

Построение простых локальных систем управления:

разного типа насосных станций с возможностью управления частотным преобразователем;
контроля доступа и релейной защиты;
конвейерных систем с дозаторами;
технологического оборудования (станки, прессы и пр.);
вентиляции и отопления.

Различные виды исполнения. (по питанию, по типу и количеству входов/выходов).
Модификации ПР114 с часами реального времени сняты с производства. Для замены рекомендуем использовать ПР100 и ПР200
Простая, интуитивно понятная среда программирования Owen Logic.
Возможность создания и отладки проекта без прибора.
Возможность интеграции в сети RS-485, протокол Modbus-Slave.
Компактный корпус на DIN-рейку.
Широкий климатический диапазон -20..+55 °C.

Функциональные возможности

Логические функции (И, ИЛИ, НЕ).
Арифметические функции и функции сравнения.
Счетчики, триггеры.
Блоки временных задержек.
Формирователи сигналов.
Блоки работы с битами.
Возможность создания своих блоков (макросы).
Онлайн база макросов.

Сводная таблица технических характеристик ПР110/ПР114:

Наименование	Значение
	ПР110	ПР114
Каналы ввода / вывода
Количество входов аналоговых	Нет	4 (0)
Количество входов дискретных	8 или 12	8 (12)
Количество выходов дискретных	4 или 8	4 - 8
Количество выходов аналоговых	Нет	До 4
Питание прибора
Напряжение питания	=24 В или ~220 В	=24 В и ~220 В
Потребляемая мощность, ВА, не более	8	16
Программирование
Количество ФБ, среднее	63	500
RETAIN-переменные	Нет	136 байт
Время цикла, мс, не менее	3	1
Конструкция
Тип крепления	На DIN-рейку, настенное
Степень защиты корпуса	IP20
Климатика	-20...+55 °С
Габариты, мм	(110×73×63)±1 (110×73×96)±1		(110×73×96)±1

Основные особенности

Подходит для задач локальной автоматизации
До 12 дискретных входов
До 4 аналоговых входов
До 8 дискретных выходов
До 4 аналоговых выходов
Наличие часов реального времени
Универсальный источник питания (как от 220 В переменного так и от 24 В постоянного тока)
Встроенный источник питания 24 В, 160 мА
Программирование в среде Owen Logic.
Энергонезависимая память для хранения состояния внутренних переменных
Работа в сети Modbus (с ПР-МИ485)
Расширенный диапазон рабочих температур -20...+55 °С

Внимание!

По всем вопросам связанных с программируемым реле ОВЕН ПР обращайтесь по адресу support@owen.ru.

Программа для ОВЕН ПР создается в специализированной среде OwenLogic.

Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.

Основные технические характеристики

Питание

Наименование	Значение
Напряжение питания, В*	21...27 В (номинальное напряжение 24 В)
Напряжение питания, В*	90...264 В (номинальное 110-220 В, при частоте 47...63 Гц)
Потребляемая мощность, ВА, не более	16
Гальваническая развязка, В	есть, 1500
Встроенный источник питания	=24 В, 145 мА max

*Блок питания универсальный

Дискретные входы

Параметр	Значение
Количество дискретных входов	8, развязка групповая по 4 входа (1-4, 5-8),1500 В
Тип датчика дискретного входа	- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
Тип датчика дискретного входа	- датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов, В	21...27
Максимальный ток дискретного входа, мА не более	4
Ток «логической единицы», мА	2,0…4,0
Ток «логического нуля», мА	не более 0,1
Уровень сигнала, соответствующий логической единице на дискретном входе, В	15…30
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В	- 3…+ 5

Аналоговые/дискретные входы

Параметр	Значение
Количество входов	4 (входа 9-12)
Режим аналогового входа
Тип измеряемых сигналов	«0…10 В», «4…20 мА»,
Входное сопротивление, кОм	67
Предел основной приведенной погрешности, %	±0,5
Значение наименьшего значащего разряда, мВ	2,7 (3700 ед./(0-10 В))
Период обновления результатов измерения четырех каналов, мс, не более	0,5
Дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, %	±0,25
Режим дискретного входа
Напряжение «логической единицы» , В (ток в цепи)	14…30 (1,0…2,6 мА)
Напряжение «логического нуля», В (ток в цепи)	0…11 (не более 0,2 мА)
Гальваническая развязка	Отсутствует

Выходные устройства

Параметр	Значение
Количество выходных устройств	8, из них 4 с возможностью
Из них: - фиксированные (дискретные) - на выбор (аналоговые/дискретные)	4 (выходы 1-4) 4 (выходы 5-8)
Гальваническая развязка	Индивидуальная, 1500 В, кроме выхода типа Т
Типы выходных элементов	см табл. "Тип встроенного выходного устройства"

Конструкция

Параметр	Значение
Индикация состояния входов/выходов	Светодиодная, на передней панели
Тип корпуса	Корпус для крепления на стену или на DIN-рейку шириной 35 мм.
Габаритные размеры, мм	(96×110×73)±1
Климатическое исполнение	IP20 (-20…+55)
Масса прибора, кг, не более	0,5

Вычислительные ресурсы

Время цикла, мс min (зависит от сложности программы)	1
Количество ФБ, шт., среднее	500
Количество функций, шт., среднее	500
Количество переменных для сетевого обмена, шт. max	64 (32 на чтение, 32 на запись)
Объем памяти для энергонезависимых переменных, байт	136

Тип встроенного выходного устройства

Обозначение выходного элемента	Тип выходного элемента	Технические параметры
Р	Контакты электромагнитного реле	Максимальный коммутируемый ток, А, не более – 5 A при напряжении не более 30 В постоянного тока – 10 A при напряжении не более 250 В переменного тока, 50 Гц и cosφ> 0,95 Механический ресурс реле, циклов, не менее – 5 000 000 Электрический ресурс реле, циклов, не менее – 200 000
К	Оптопара транзисторная n-p-n-типа	Постоянный ток не более 400 мА при напряжении не более 60 В
Т	Выход для управления внешним твердотельным реле	Выходное напряжение 4…6 В, постоянный ток не более 25 мА
С	Оптопара симисторная	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц)
И	ЦАП «параметр – ток»	Постоянный ток 4…20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12…30 В
У	ЦАП «параметр – напряжение»	Постоянное напряжение 0…10 В на внешней нагрузке не менее 2 кОм, напряжение питания 16…30 В

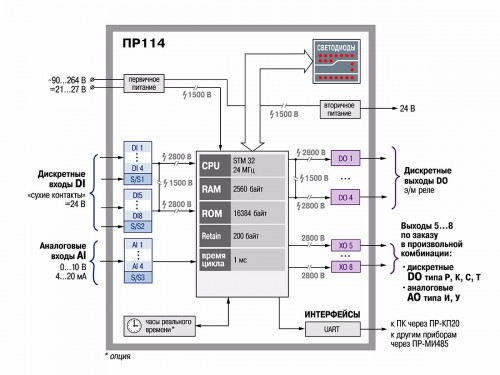

Функциональная схема

Габаритные размеры ОВЕН ПР114

Схемы подключения

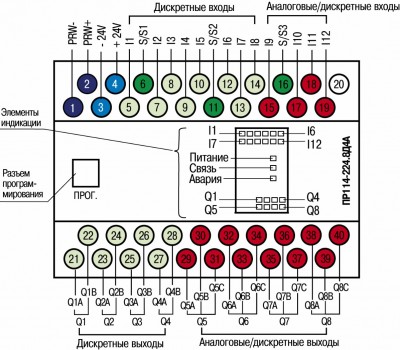

Назначение контактов ПР114

Подключение входов

Подключение дискретных датчиков с выходом типа «сухой контакт»

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Схема подключения аналгового датчика 0..10 В

Схема подключения аналогового датчика 4..20 мА

Подключение выходов

Схема подключения дискретного выхода

Схема подключения нагрузки к ВУ типа Р

Схема подключения нагрузки к ВУ типа К

Схема подключения силового симистора к ВУ типа С

Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно

Схема подключения нагрузки к ВУ типа Т

Схема подключения нагрузки к ВУ типа У

Схема подключения нагрузки к ВУ типа И

Комплект поставки

Прибор ПР114
Резистор С2-29В-0,125Т-180 Ом 0,1%-25ppm/C - 4 шт.
Паспорт и руководство по эксплуатации
Гарантийный талон

Развернуть полное описание

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

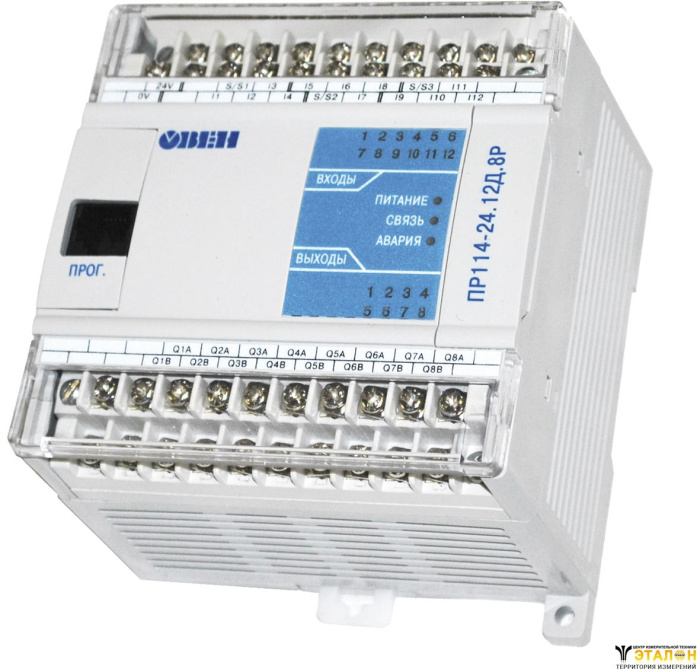

Отзывы о товаре ПР114-224.8Д4А.РРРРТТУУ

Файлы для загрузки

Сервисное обслуживание

Простой обмен и возврат

Поможем решить любую проблему с товаром

Подробнее

Собственный сервисный центр

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Подробнее

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Подробнее

Похожие товары

ПР110-220.12ДФ.8Р-Ч

Цена: 14 280 ₽

В корзину

Хит продаж

ПР114-224.8Д4А.РРРРССУУ

Цена: 23 490 ₽

В корзину

Хит продаж

ПР200-24.3.2.0

Цена: 15 240 ₽

В корзину

Хит продаж

ПР200-220.24.2.0

Цена: 16 140 ₽

В корзину

Хит продаж

ПР114-224.8Д4А.РРРРКИИИ

Цена: 23 490 ₽

В корзину

Хит продаж

ПР114-224.8Д4А.РРРРРРИУ-Ч

Цена: 20 574 ₽

В корзину

Хит продаж

Полезные статьи

Цифровые тахометры: Преимущества и особенности работы

Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.

Мегаомметр: Назначение, применение и правила использования

Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.

Измерительные приборы: Полное руководство по эксплуатации и уходу

Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.

Полное руководство по осциллографам: виды, советы и рекомендации

Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.

Амперметр: принцип работы, виды и область применения

Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.

Виды и устройство лазерных уровней

На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.

Ротационный нивелир: ключевой инструмент для точной разметки

В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.

Как устроен вольтметр?

Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.

Устройство и принцип действия газоанализатора

Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.

Где используется омметр?

Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
