ПР200-х8 специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модификация ПР200-х8 – специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.
Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.
Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.

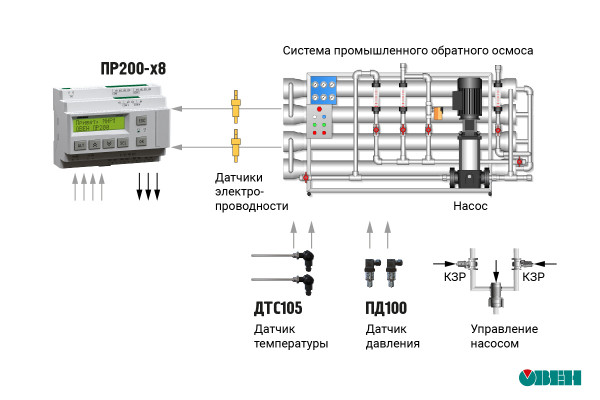

Система промышленного обратного осмоса

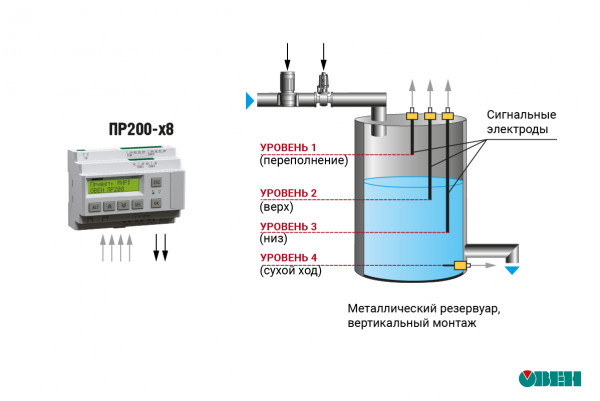

Сигнализатор уровня
Особенности прибора
Особенности новых модификаций ПР200-х8:
- Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см.
- Сигнализация и контроль уровня по кондуктометрическим датчикам.
- 4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
- Автоматическая температурная коррекция показаний качества воды.
- 8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
- 2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.
Общие преимущества ПР200:
- Создание собственных уникальных алгоритмов в среде OwenLogic.
- Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
- До 2×RS-485 на борту с поддержкой режимов Master и Slave:
- Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
- Визуализация процессов с помощью панелей оператора.
- Интеграция в SCADA-системы и облачный сервис OwenCloud.
Модули расширения и аксессуары для ПР200-х8
Интерфейсная плата ПР-ИП485 | |
Внешний вид | Подключение |
|
|
Описание | |
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно. | |
Модуль расширения ПРМ | |
Внешний вид | Подключение |
|
|
Описание | |
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания. | |
Основные технические характеристики
Наименование | ПР200-230 | ПР200-24 |
Программирование | ||
| Среда программирования | OwenLogic | |
| Объем Retain-памяти | 1016 байт | |
| Стек | динамический | |
| Объем памяти сетевых переменных (режим slave) | 128 байт | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | miniUSB | |
Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 19...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | есть | |
| Модули расширения ПРМ | да, до 2 шт. | |
| Встроенный источник питания | есть (в зависимости от модификации) | нет |
Дискретные входы | ||
| Количество | 8 | |
| Тип | Дискретный (Д) | |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | =24 В | |
| Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
Аналоговые входы | ||
| Количество | 4 | |
| Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно | |
| Разрешающая способность АЦП | 12 бит | |
| Период обновления значений всех каналов, не более | 10 мс | |
| Работа в дискретном режиме | да | |
| Гальваническая развязка | отсутствует | |
| Режим температурной компенсации | ||
| Температурная компенсация | 18, 20 или 25 ºС (устанавливается в OwenLogic) | |
| Диапазон компенсации температуры раствора | 0…50 ºС | |
| Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек) | 0,05…2 | |
| Время обновления данных от входа, не более | 800 мс | |
| Входы для измерения электропроводности (CDM) | ||
| Диапазон измерения электропроводности | 0...200 мкСм/см, 0...2000 мкСм/см | |
| Тип схемы измерения | двухэлектродная, четырехэлектродная | |
| Предел основной приведенной погрешности | ±1,5 % | |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной | |
| Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона) | ±1,5 % | |
| Рабочая частота входа | 1400 Гц | |
| Тип подключаемых датчиков электропроводности | Кондуктометрический | |
| Тип подаваемого сигнала на электроды датчика | Меандр | |
| Работа в дискретном режиме (измерение уровня) | Да | |
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» | 0...1999 мкСм/см (устанавливается в OwenLogic) | |
| Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» | 1...2000 мкСм/см (устанавливается в OwenLogic) | |
| Время обновления данных от входа, не более | 65 мс | |
Дискретные выходы | ||
| Количество | 8 | |
| Тип | релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): | 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока | |
| Гальваническая развязка | групповая по 2 выхода | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
Аналоговые выходы | ||
| Количество | 2 | |
| Тип аналогового выхода | Универсальный: 4...20 мА / 0...10 В Устанавливается программно | |
| Разрядность ЦАП | 12 бит | |
| Гальваническая развязка | выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В | |
Коммуникационные возможности | ||
Интерфейс RS-485 (до 2 шт. – выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
Индикация и управление | ||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Поддерживаемые языки | русский, английский | |
| Количество механических кнопок | 6 | |
Функциональная схема
Схемы подключения
Схемы подключения датчиков
к дискретным входам трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа
с открытым коллектором
для сигналов 24 В
к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт
к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
к аналоговому входу
с выходом в виде тока
с выходом в виде напряжения
Комплект поставки
| Наименование | Количество |
| Прибор ПР200 | 1 шт. |
| Краткое руководство по эксплуатации | 1 экз. |
| Паспорт и гарантийный талон | 1 экз. |
| Комплект клеммных соединителей | 1 экз. |
| Кабель miniUSB | 1 шт. |
